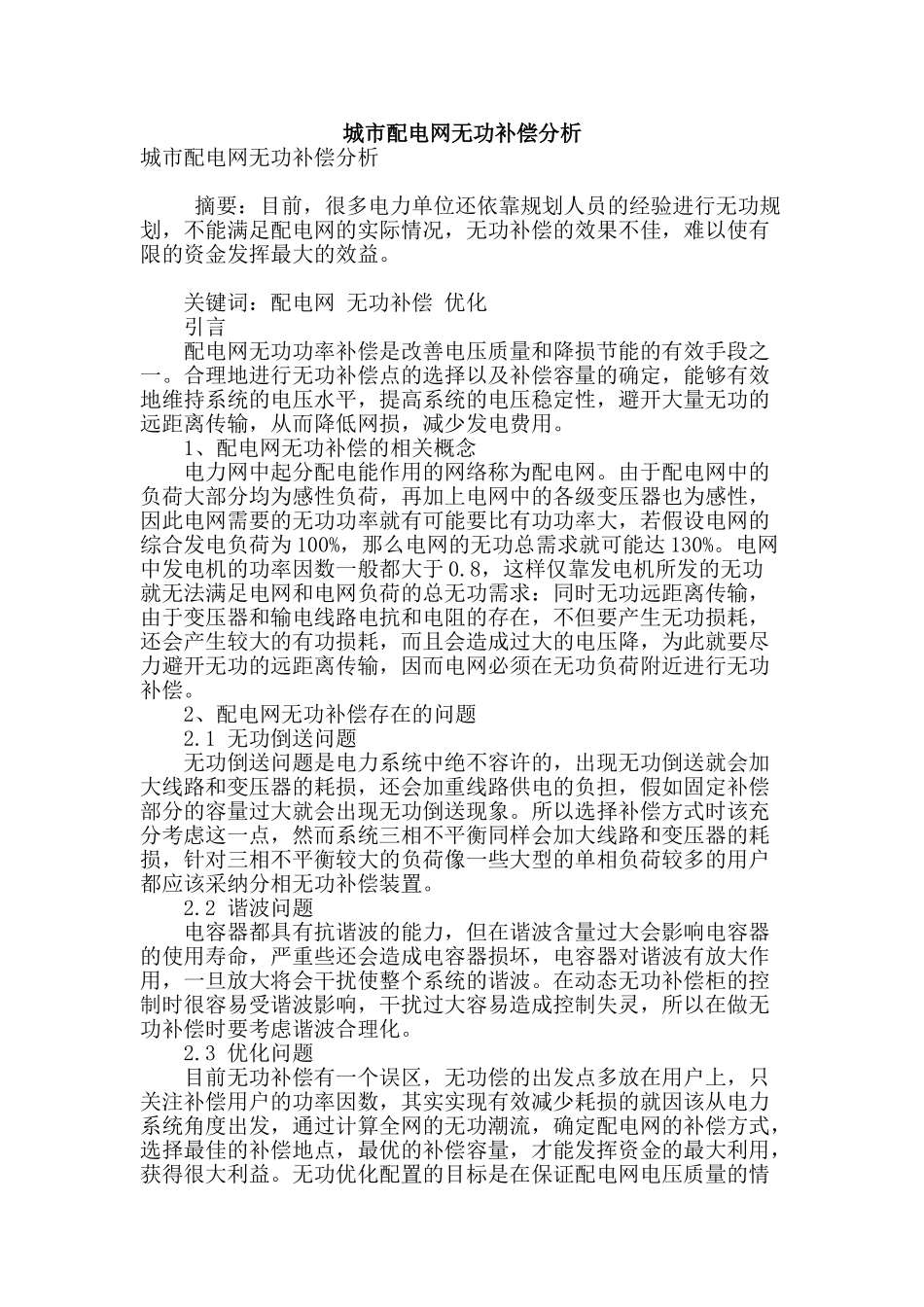

城市配电网无功补偿分析城市配电网无功补偿分析 摘要：目前，很多电力单位还依靠规划人员的经验进行无功规划，不能满足配电网的实际情况，无功补偿的效果不佳，难以使有限的资金发挥最大的效益。 关键词：配电网 无功补偿 优化 引言 配电网无功功率补偿是改善电压质量和降损节能的有效手段之一。合理地进行无功补偿点的选择以及补偿容量的确定，能够有效地维持系统的电压水平，提高系统的电压稳定性，避开大量无功的远距离传输，从而降低网损，减少发电费用。 1、配电网无功补偿的相关概念 电力网中起分配电能作用的网络称为配电网。由于配电网中的负荷大部分均为感性负荷，再加上电网中的各级变压器也为感性，因此电网需要的无功功率就有可能要比有功功率大，若假设电网的综合发电负荷为 100%，那么电网的无功总需求就可能达 130%。电网中发电机的功率因数一般都大于 0.8，这样仅靠发电机所发的无功就无法满足电网和电网负荷的总无功需求：同时无功远距离传输，由于变压器和输电线路电抗和电阻的存在，不但要产生无功损耗，还会产生较大的有功损耗，而且会造成过大的电压降，为此就要尽力避开无功的远距离传输，因而电网必须在无功负荷附近进行无功补偿。 2、配电网无功补偿存在的问题 2.1 无功倒送问题 无功倒送问题是电力系统中绝不容许的，出现无功倒送就会加大线路和变压器的耗损，还会加重线路供电的负担，假如固定补偿部分的容量过大就会出现无功倒送现象。所以选择补偿方式时该充分考虑这一点，然而系统三相不平衡同样会加大线路和变压器的耗损，针对三相不平衡较大的负荷像一些大型的单相负荷较多的用户都应该采纳分相无功补偿装置。 2.2 谐波问题 电容器都具有抗谐波的能力，但在谐波含量过大会影响电容器的使用寿命，严重些还会造成电容器损坏，电容器对谐波有放大作用，一旦放大将会干扰使整个系统的谐波。在动态无功补偿柜的控制时很容易受谐波影响，干扰过大容易造成控制失灵，所以在做无功补偿时要考虑谐波合理化。 2.3 优化问题 目前无功补偿有一个误区，无功偿的出发点多放在用户上，只关注补偿用户的功率因数，其实实现有效减少耗损的就因该从电力系统角度出发，通过计算全网的无功潮流，确定配电网的补偿方式，选择最佳的补偿地点，最优的补偿容量，才能发挥资金的最大利用，获得很大利益。无功优化配置的目标是在保证配电网电压质量的情况下尽量的减少电网耗损，因为配置优化要使补偿后的运行费用和安装...
