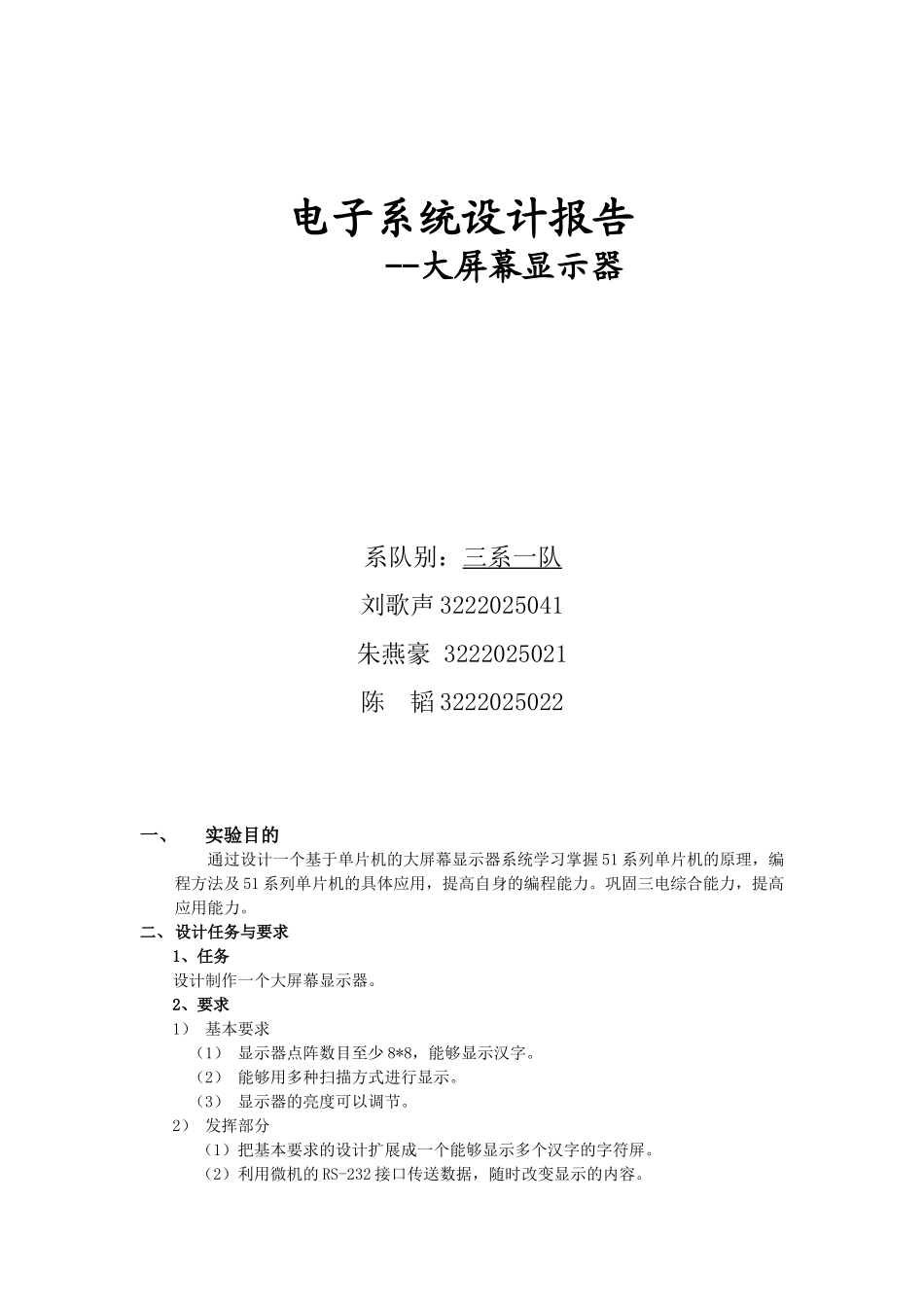

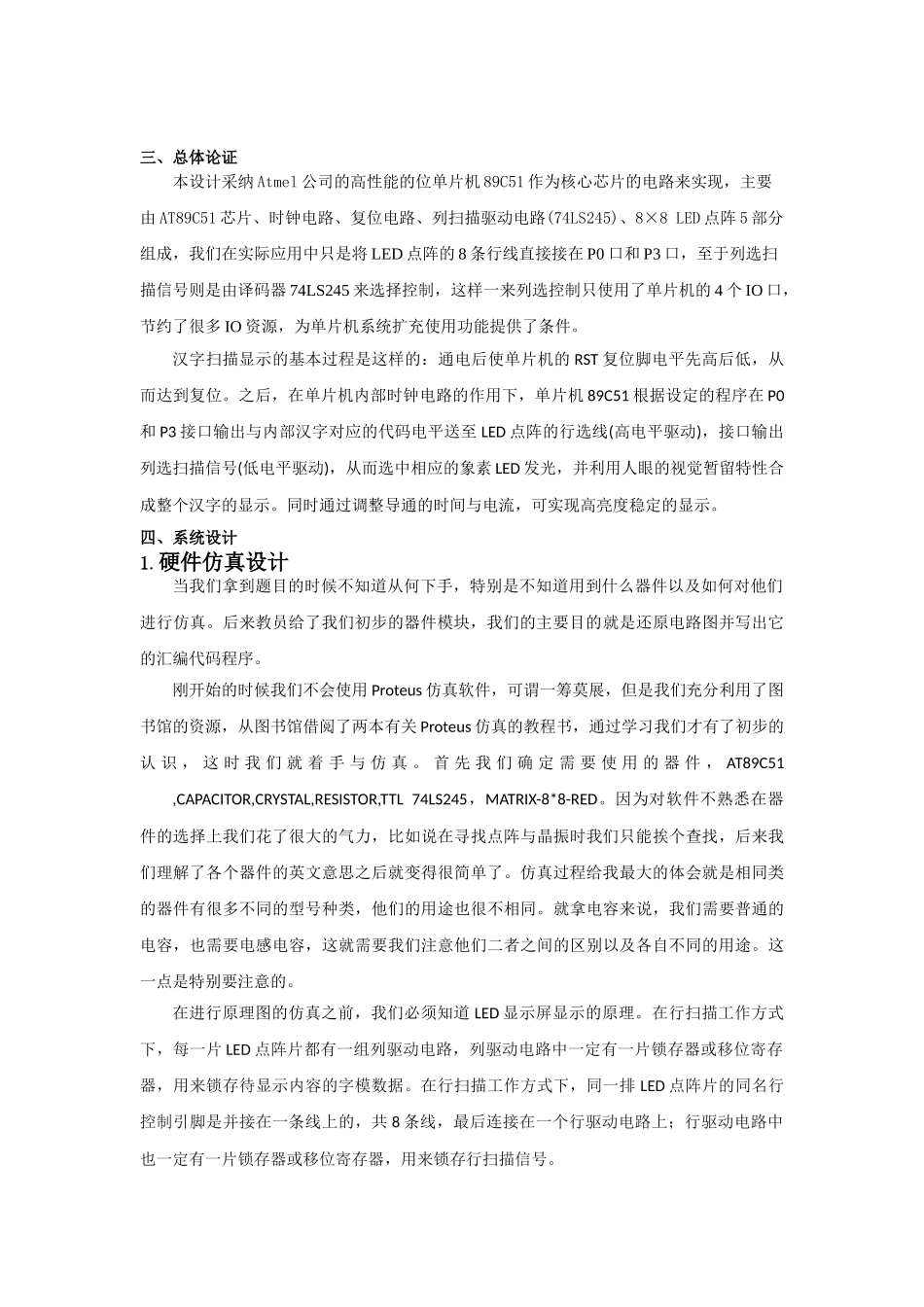

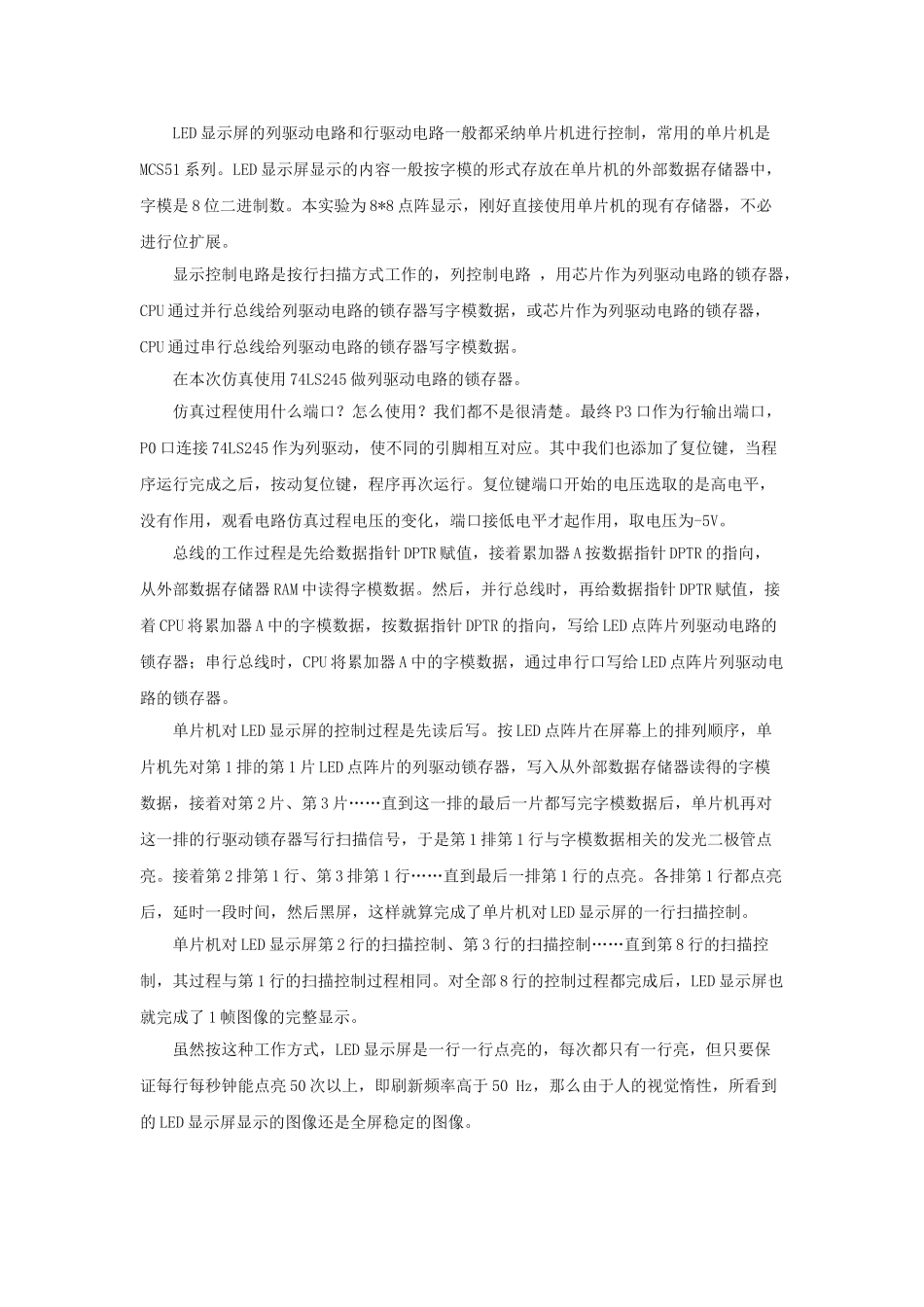

电子系统设计报告 --大屏幕显示器系队别：三系一队刘歌声 3222025041朱燕豪 3222025021 陈 韬 3222025022一、实验目的通过设计一个基于单片机的大屏幕显示器系统学习掌握 51 系列单片机的原理，编程方法及 51 系列单片机的具体应用，提高自身的编程能力。巩固三电综合能力，提高应用能力。二、设计任务与要求 1、任务设计制作一个大屏幕显示器。2、要求1） 基本要求 （1） 显示器点阵数目至少 8*8，能够显示汉字。 （2） 能够用多种扫描方式进行显示。 （3） 显示器的亮度可以调节。2） 发挥部分 （1）把基本要求的设计扩展成一个能够显示多个汉字的字符屏。 （2）利用微机的 RS-232 接口传送数据，随时改变显示的内容。三、总体论证本设计采纳 Atmel 公司的高性能的位单片机 89C51 作为核心芯片的电路来实现，主要由 AT89C51 芯片、时钟电路、复位电路、列扫描驱动电路(74LS245)、8×8 LED 点阵 5 部分组成，我们在实际应用中只是将 LED 点阵的 8 条行线直接接在 P0 口和 P3 口，至于列选扫描信号则是由译码器 74LS245 来选择控制，这样一来列选控制只使用了单片机的 4 个 IO 口，节约了很多 IO 资源，为单片机系统扩充使用功能提供了条件。 汉字扫描显示的基本过程是这样的：通电后使单片机的 RST 复位脚电平先高后低，从而达到复位。之后，在单片机内部时钟电路的作用下，单片机 89C51 根据设定的程序在 P0和 P3 接口输出与内部汉字对应的代码电平送至 LED 点阵的行选线(高电平驱动)，接口输出列选扫描信号(低电平驱动)，从而选中相应的象素 LED 发光，并利用人眼的视觉暂留特性合成整个汉字的显示。同时通过调整导通的时间与电流，可实现高亮度稳定的显示。四、系统设计1.硬件仿真设计当我们拿到题目的时候不知道从何下手，特别是不知道用到什么器件以及如何对他们进行仿真。后来教员给了我们初步的器件模块，我们的主要目的就是还原电路图并写出它的汇编代码程序。刚开始的时候我们不会使用 Proteus 仿真软件，可谓一筹莫展，但是我们充分利用了图书馆的资源，从图书馆借阅了两本有关 Proteus 仿真的教程书，通过学习我们才有了初步的认 识 ， 这 时 我 们 就 着 手 与 仿 真 。 首 先 我 们 确 定 需 要 使 用 的 器 件 ， AT89C51,CAPACITOR,CRYSTAL,RESISTOR,TTL 74LS245，MATRIX-8*8-RED。因为对软件不熟悉在器件的选择上我们花了很大的...
