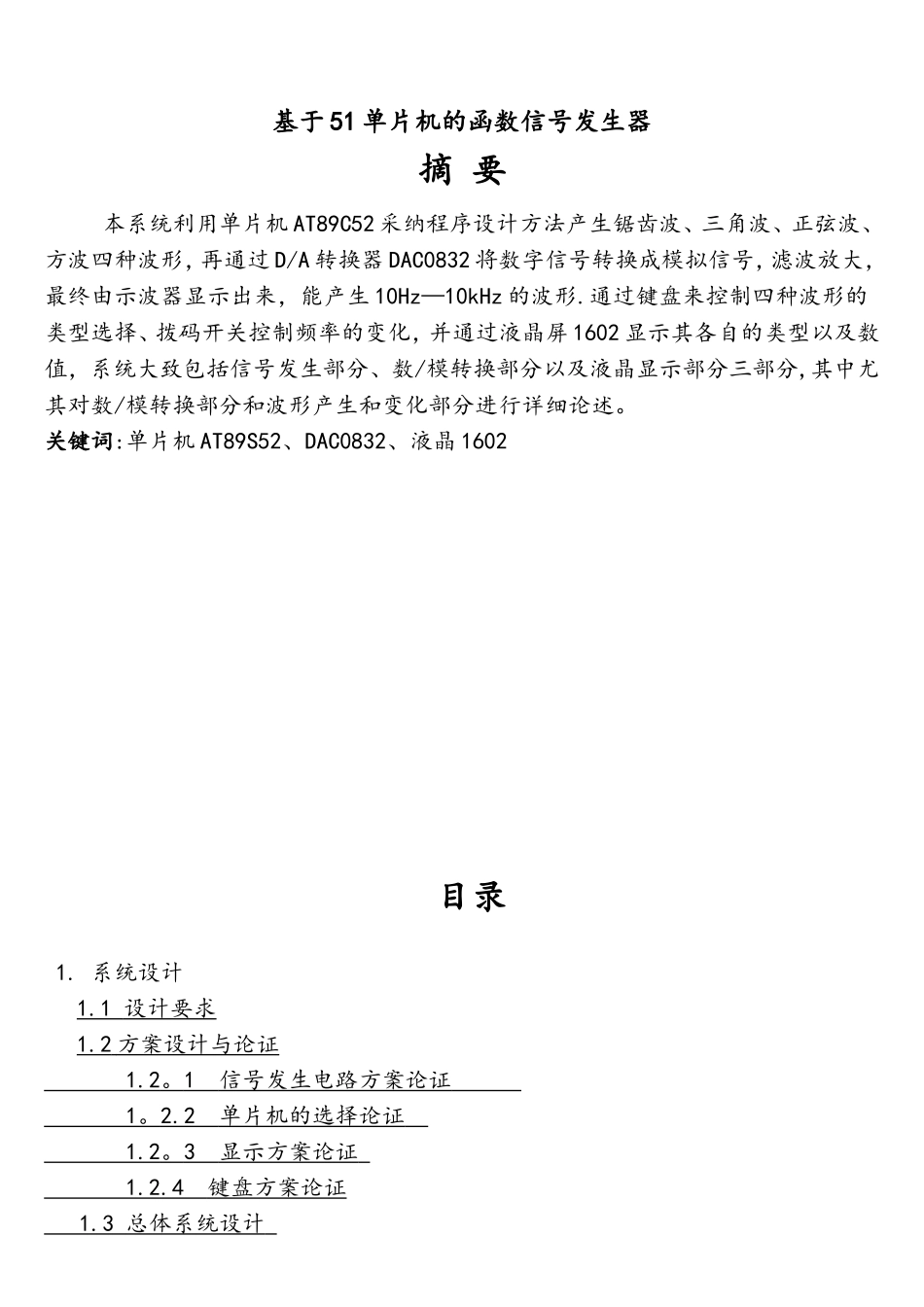

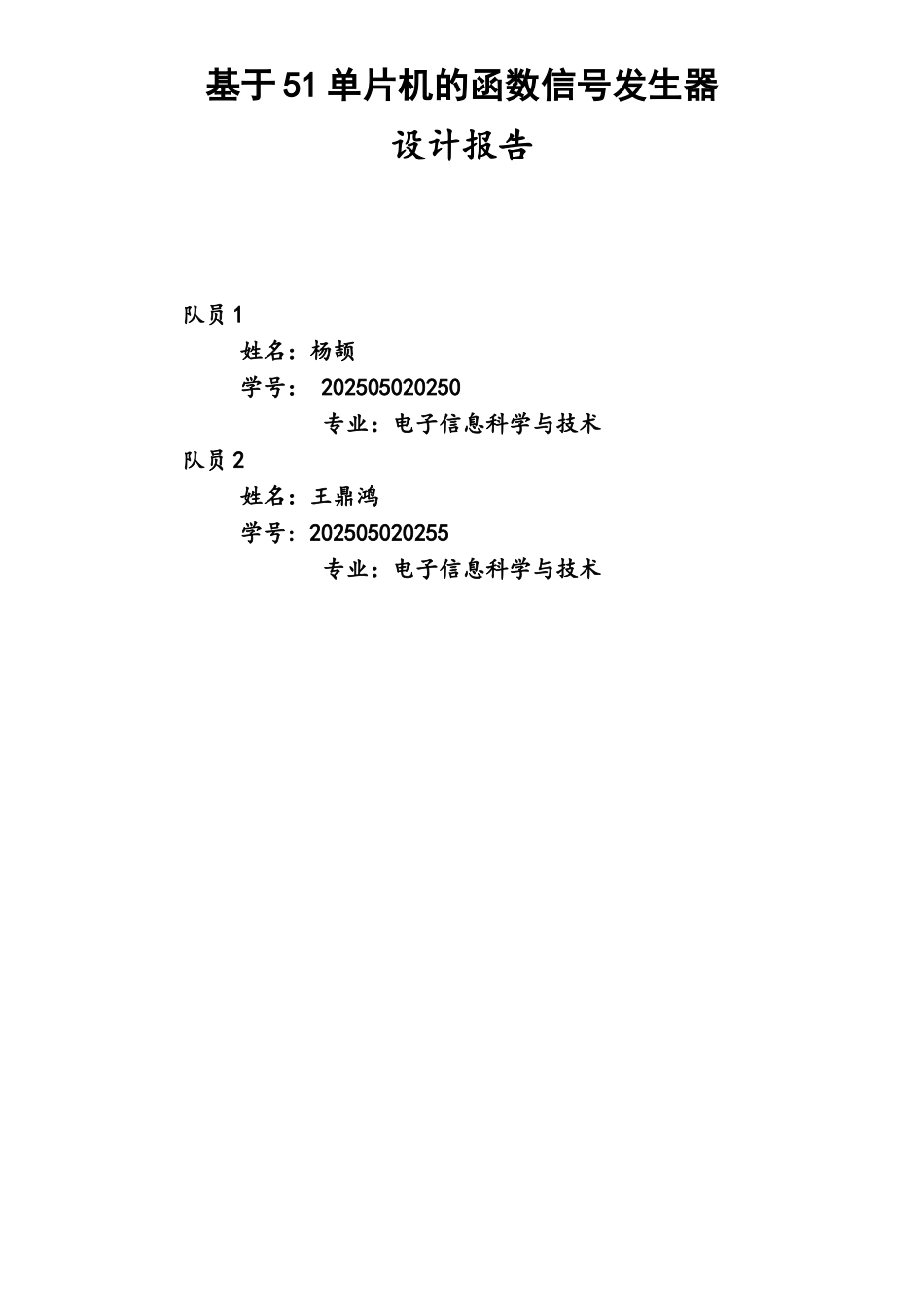

基于 51 单片机的函数信号发生器设计报告队员 1姓名：杨颉 学号： 202505020250专业：电子信息科学与技术队员 2姓名：王鼎鸿学号: 202505020255专业：电子信息科学与技术基于 51 单片机的函数信号发生器摘 要 本系统利用单片机 AT89C52 采纳程序设计方法产生锯齿波、三角波、正弦波、方波四种波形，再通过 D/A 转换器 DAC0832 将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来，能产生 10Hz—10kHz 的波形.通过键盘来控制四种波形的类型选择、拨码开关控制频率的变化，并通过液晶屏 1602 显示其各自的类型以及数值，系统大致包括信号发生部分、数/模转换部分以及液晶显示部分三部分,其中尤其对数/模转换部分和波形产生和变化部分进行详细论述。关键词:单片机 AT89S52、DAC0832、液晶 1602目录1. 系统设计1.1 设计要求 1.2 方案设计与论证 1.2 。 1 信号发生电路方案论证 1 。 2.2 单片机的选择论证 1.2 。 3 显示方案论证 1.2.4 键盘方案论证 1.3 总体系统设计 1.4 硬件实现及单元电路设计 1 。 4.1 单片机最小系统的设计 1 。 4 。 2 波形产生模块设计 1.4.3 显示模块的设计 1 。 4 。 4 键盘模块的设计 1.5 软件设计流程 1.6 源程序2. 输出波形的种类与频率的测试2.1 测试仪器及测试说明2.2 测试结果3、附录 3.1 参考文献3.2 附图1、 系统设计 经过考虑，我们确定方案如下：利用 AT89C52 单片机采纳程序设计方法产生锯齿波、三角波、正弦波、方波四种波形，再通过 D/A 转换器 DAC0832 将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来，通过键盘来控制四种波形的类型选择频率变化,最终输出显示其各自的类型以及数值。1.1、设计要求 1）、利用单片机采纳软件设计方法产生四种波形 2）、四种波形可通过键盘选择 3）、波形频率可调 4）、需显示波形的种类及其频率1。2 方案设计与论证 1。2.1 信号发生电路方案论证 方案一:通过单片机控制 D/A，输出四种波形。此方案输出的波形不够稳定，抗干扰能力弱，不易调节。但此方案电路简单、成本低。 方案二：使用传统的锁相频率合成方法。通过芯片 IC145152,压控振荡器搭接的锁相环电路输出稳定性极好的正弦波，再利用过零比较器转换成方波，积分电路转换成三角波。此方案,电路复杂，干扰因素多，不易实现。 方案三：利用 MAX038 芯片组成的电路输出波形.MAX038 是精密高频波形产生...
