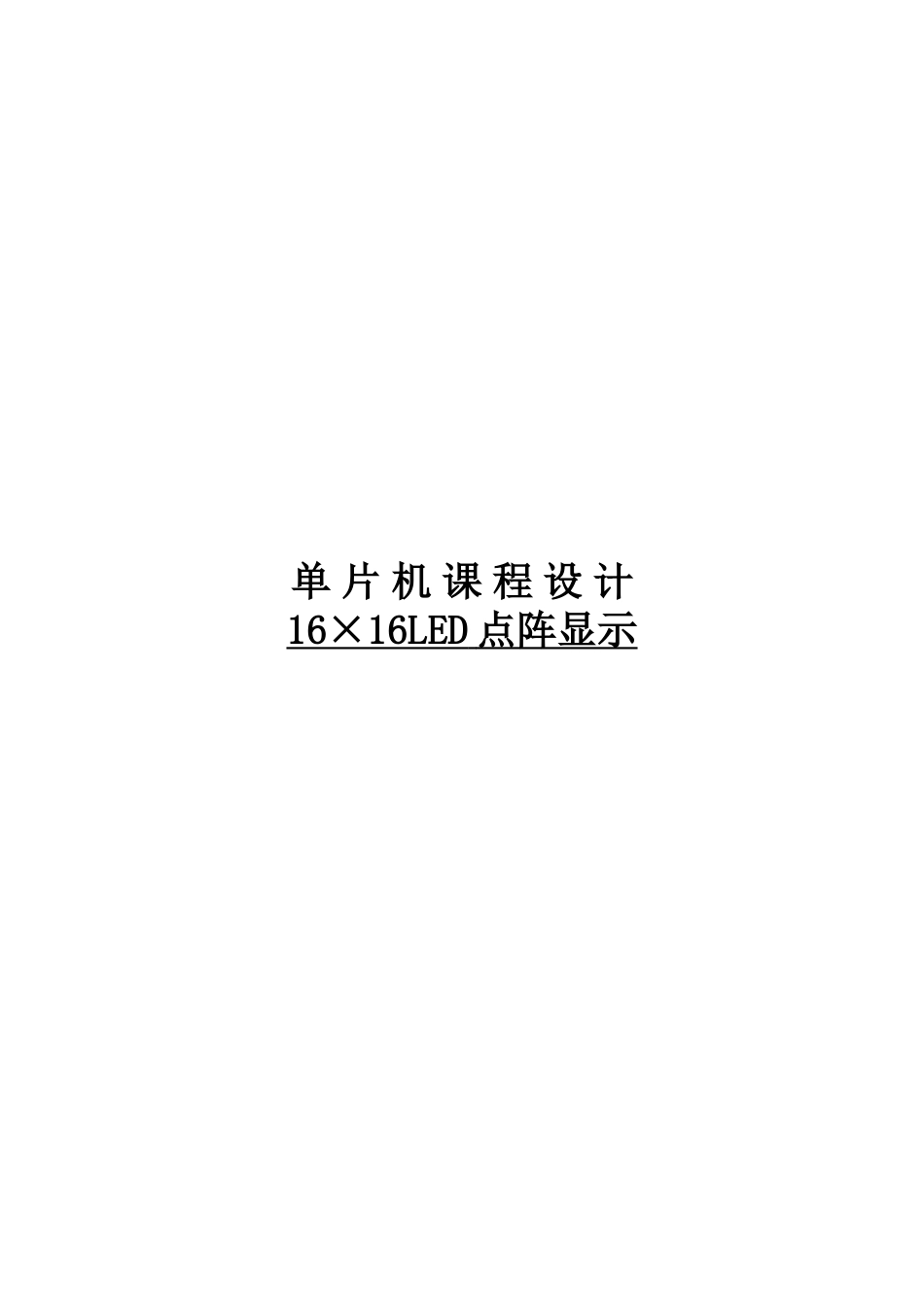

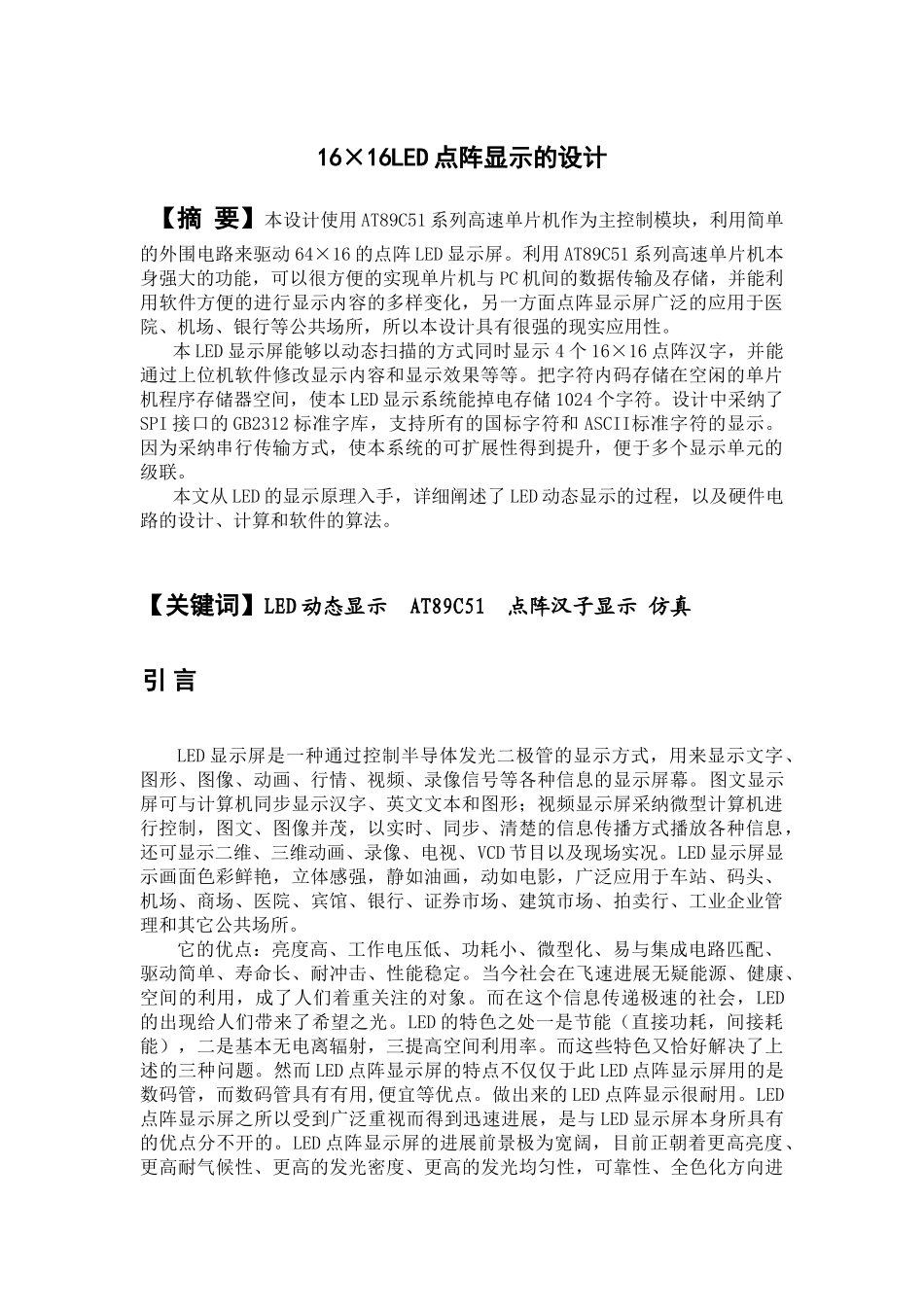

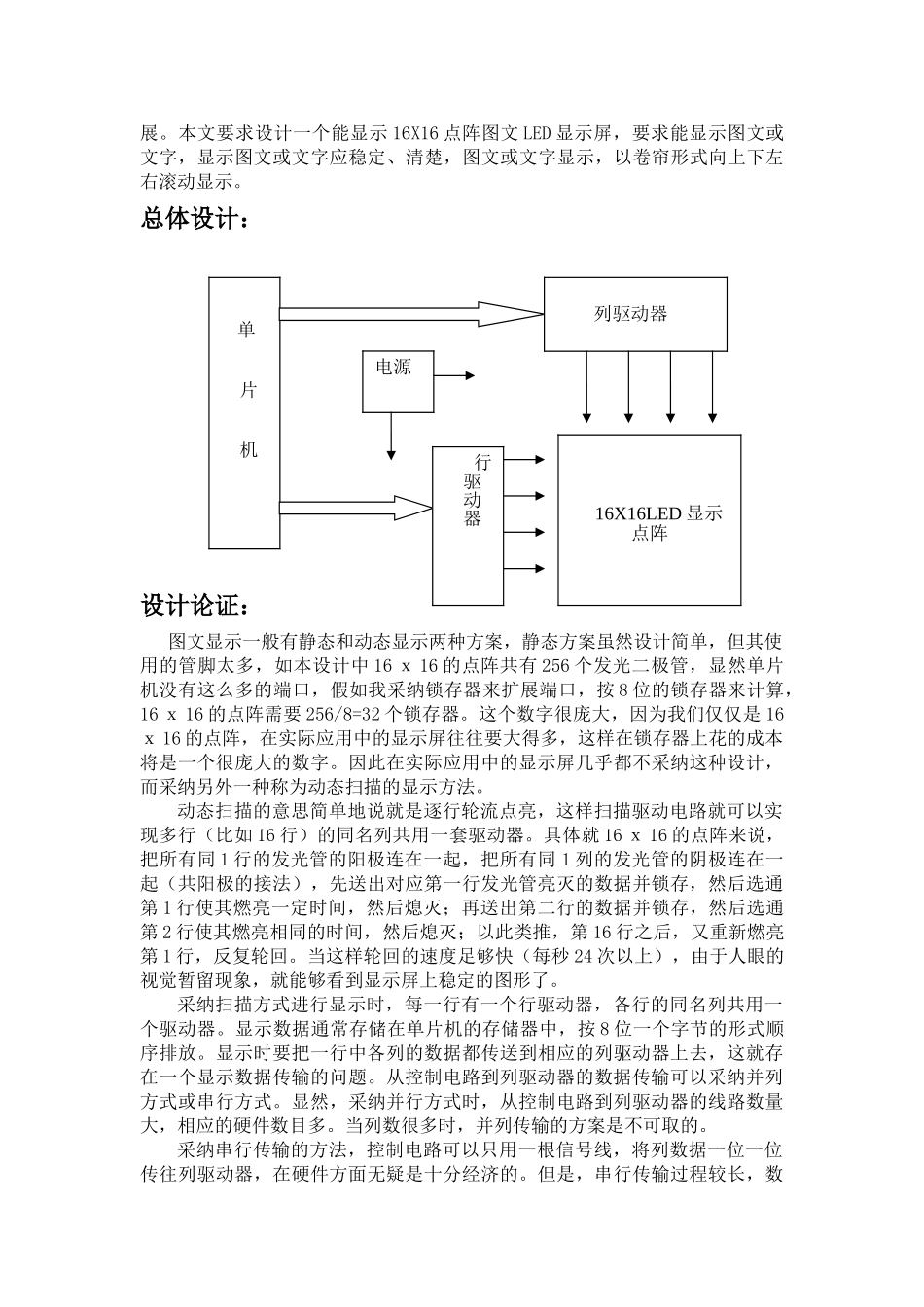

单 片 机 课 程 设 计16×16LED 点阵显示 16×16LED 点阵显示的设计【摘 要】本设计使用 AT89C51 系列高速单片机作为主控制模块，利用简单的外围电路来驱动 64×16 的点阵 LED 显示屏。利用 AT89C51 系列高速单片机本身强大的功能，可以很方便的实现单片机与 PC 机间的数据传输及存储，并能利用软件方便的进行显示内容的多样变化，另一方面点阵显示屏广泛的应用于医院、机场、银行等公共场所，所以本设计具有很强的现实应用性。本 LED 显示屏能够以动态扫描的方式同时显示 4 个 16×16 点阵汉字，并能通过上位机软件修改显示内容和显示效果等等。把字符内码存储在空闲的单片机程序存储器空间，使本 LED 显示系统能掉电存储 1024 个字符。设计中采纳了SPI 接口的 GB2312 标准字库，支持所有的国标字符和 ASCII标准字符的显示。因为采纳串行传输方式，使本系统的可扩展性得到提升，便于多个显示单元的级联。本文从 LED 的显示原理入手，详细阐述了 LED 动态显示的过程，以及硬件电路的设计、计算和软件的算法。【关键词】LED 动态显示 AT89C51 点阵汉子显示 仿真引 言LED 显示屏是一种通过控制半导体发光二极管的显示方式，用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。图文显示屏可与计算机同步显示汉字、英文文本和图形；视频显示屏采纳微型计算机进行控制，图文、图像并茂，以实时、同步、清楚的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、VCD 节目以及现场实况。LED 显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。它的优点：亮度高、工作电压低、功耗小、微型化、易与集成电路匹配、驱动简单、寿命长、耐冲击、性能稳定。当今社会在飞速进展无疑能源、健康、空间的利用，成了人们着重关注的对象。而在这个信息传递极速的社会，LED的出现给人们带来了希望之光。LED 的特色之处一是节能（直接功耗，间接耗能），二是基本无电离辐射，三提高空间利用率。而这些特色又恰好解决了上述的三种问题。然而 LED 点阵显示屏的特点不仅仅于此 LED 点阵显示屏用的是数码管，而数码管具有有用,便宜等优点。做出来的 LED 点阵显示很耐用。LED点阵显示屏之所以受到广泛重视而得到迅速进展，是与 LED 显示屏本身所具有的优...
