基于BIM技术的三维建筑设计软件APM2010VIP专享

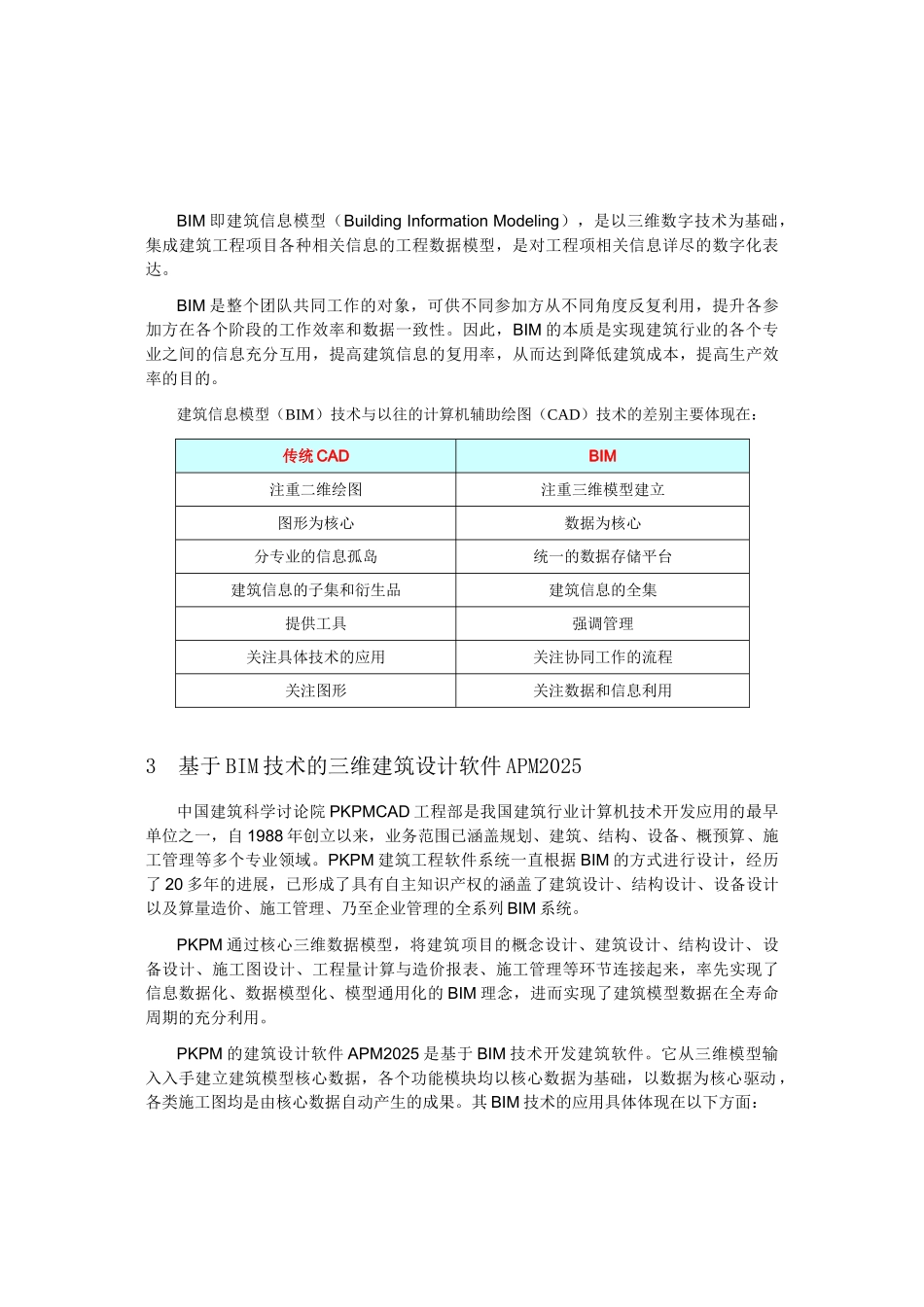

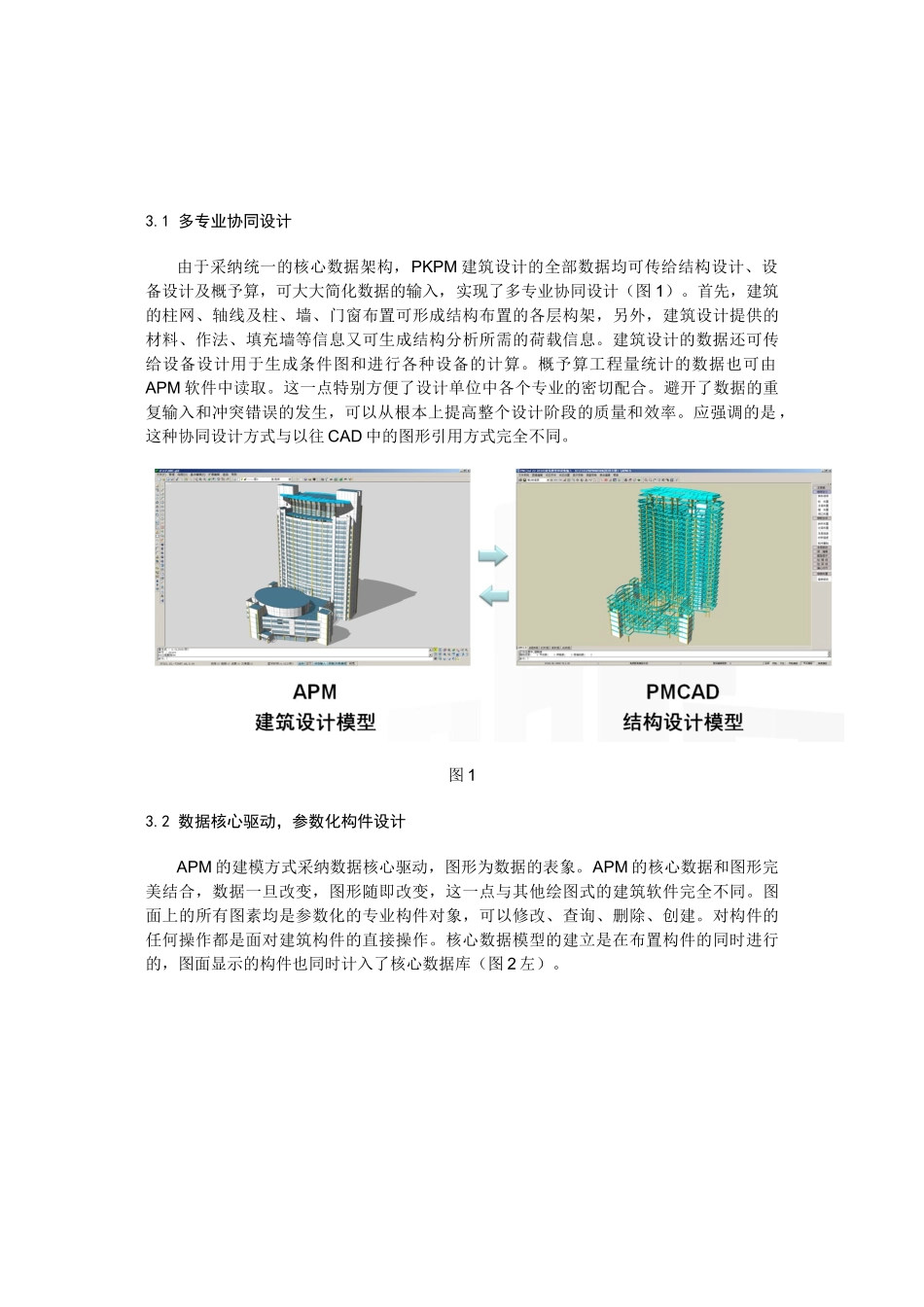

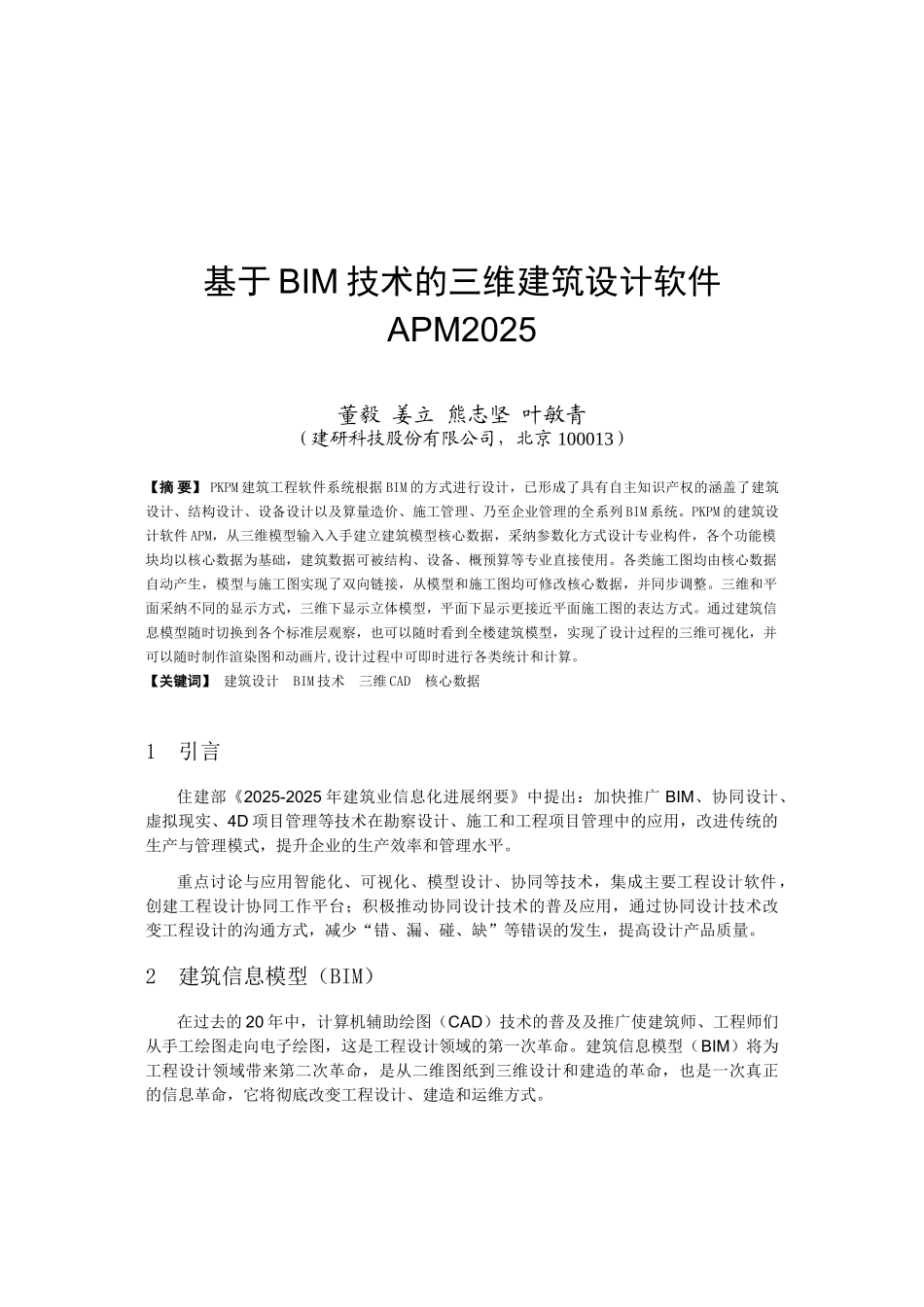

基于 BIM 技术的三维建筑设计软件APM2025 董毅 姜立 熊志坚 叶敏青（建研科技股份有限公司，北京 100013） 【摘 要】 PKPM 建筑工程软件系统根据 BIM 的方式进行设计，已形成了具有自主知识产权的涵盖了建筑设计、结构设计、设备设计以及算量造价、施工管理、乃至企业管理的全系列 BIM 系统。PKPM 的建筑设计软件 APM，从三维模型输入入手建立建筑模型核心数据，采纳参数化方式设计专业构件，各个功能模块均以核心数据为基础，建筑数据可被结构、设备、概预算等专业直接使用。各类施工图均由核心数据自动产生，模型与施工图实现了双向链接，从模型和施工图均可修改核心数据，并同步调整。三维和平面采纳不同的显示方式，三维下显示立体模型，平面下显示更接近平面施工图的表达方式。通过建筑信息模型随时切换到各个标准层观察，也可以随时看到全楼建筑模型，实现了设计过程的三维可视化，并可以随时制作渲染图和动画片,设计过程中可即时进行各类统计和计算。【关键词】 建筑设计 BIM 技术 三维 CAD 核心数据 1 引言住建部《2025-2025 年建筑业信息化进展纲要》中提出：加快推广 BIM、协同设计、虚拟现实、4D 项目管理等技术在勘察设计、施工和工程项目管理中的应用，改进传统的生产与管理模式，提升企业的生产效率和管理水平。重点讨论与应用智能化、可视化、模型设计、协同等技术，集成主要工程设计软件 ，创建工程设计协同工作平台；积极推动协同设计技术的普及应用，通过协同设计技术改变工程设计的沟通方式，减少“错、漏、碰、缺”等错误的发生，提高设计产品质量。2 建筑信息模型（BIM）在过去的 20 年中，计算机辅助绘图（CAD）技术的普及及推广使建筑师、工程师们从手工绘图走向电子绘图，这是工程设计领域的第一次革命。建筑信息模型（BIM）将为工程设计领域带来第二次革命，是从二维图纸到三维设计和建造的革命，也是一次真正的信息革命，它将彻底改变工程设计、建造和运维方式。BIM 即建筑信息模型（Building Information Modeling），是以三维数字技术为基础，集成建筑工程项目各种相关信息的工程数据模型，是对工程项相关信息详尽的数字化表达。BIM 是整个团队共同工作的对象，可供不同参加方从不同角度反复利用，提升各参加方在各个阶段的工作效率和数据一致性。因此，BIM 的本质是实现建筑行业的各个专业之间的信息充分互用，提高建筑信息的复用率，从而达到降低建筑成本，提高生产效率的目的...
