基于PCI-6221数据采集卡的虚拟仪器系统组建-张凯强

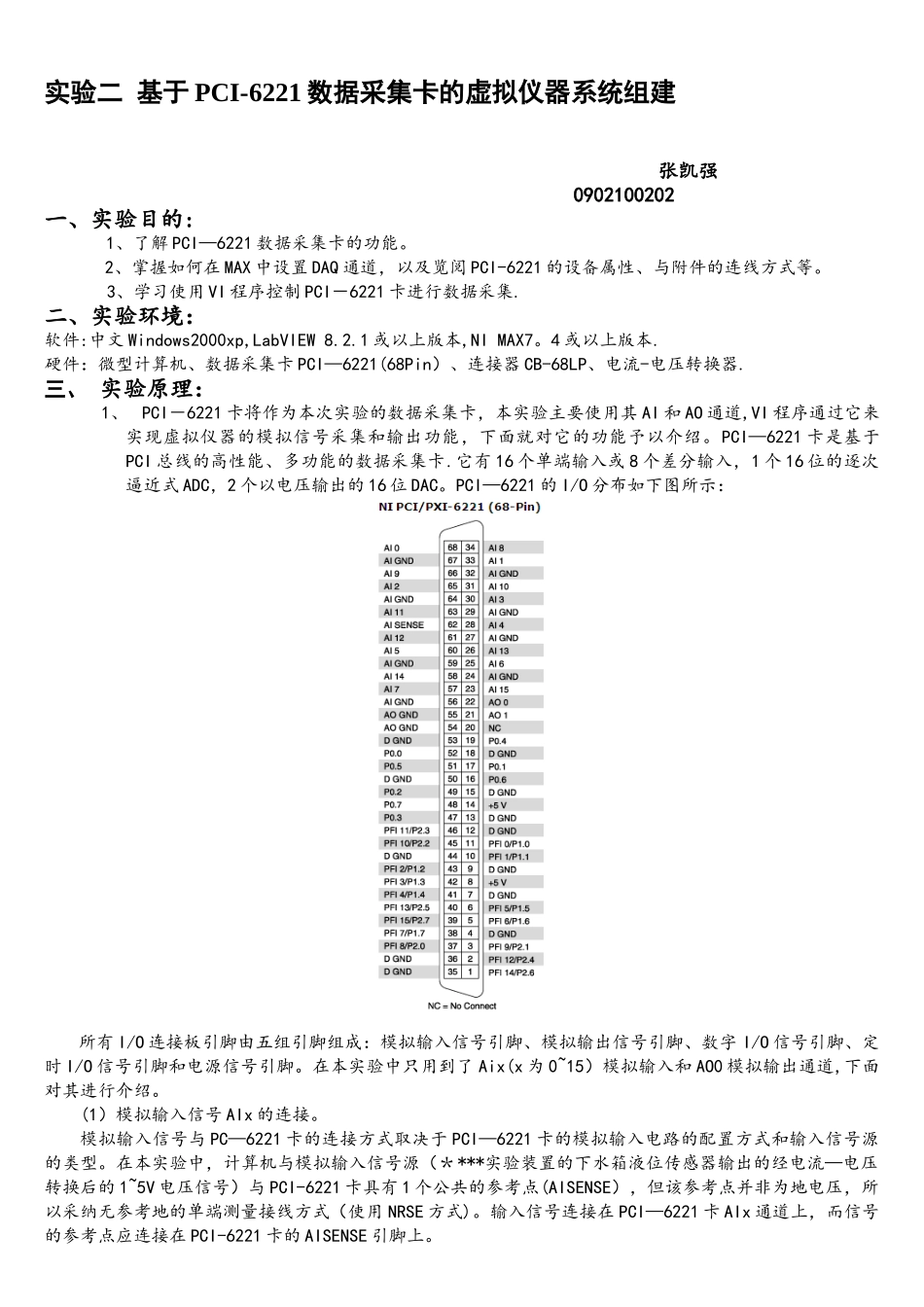

基于PCI-6221数据采集卡的虚拟仪器系统组建-张凯强_第1页
1/9

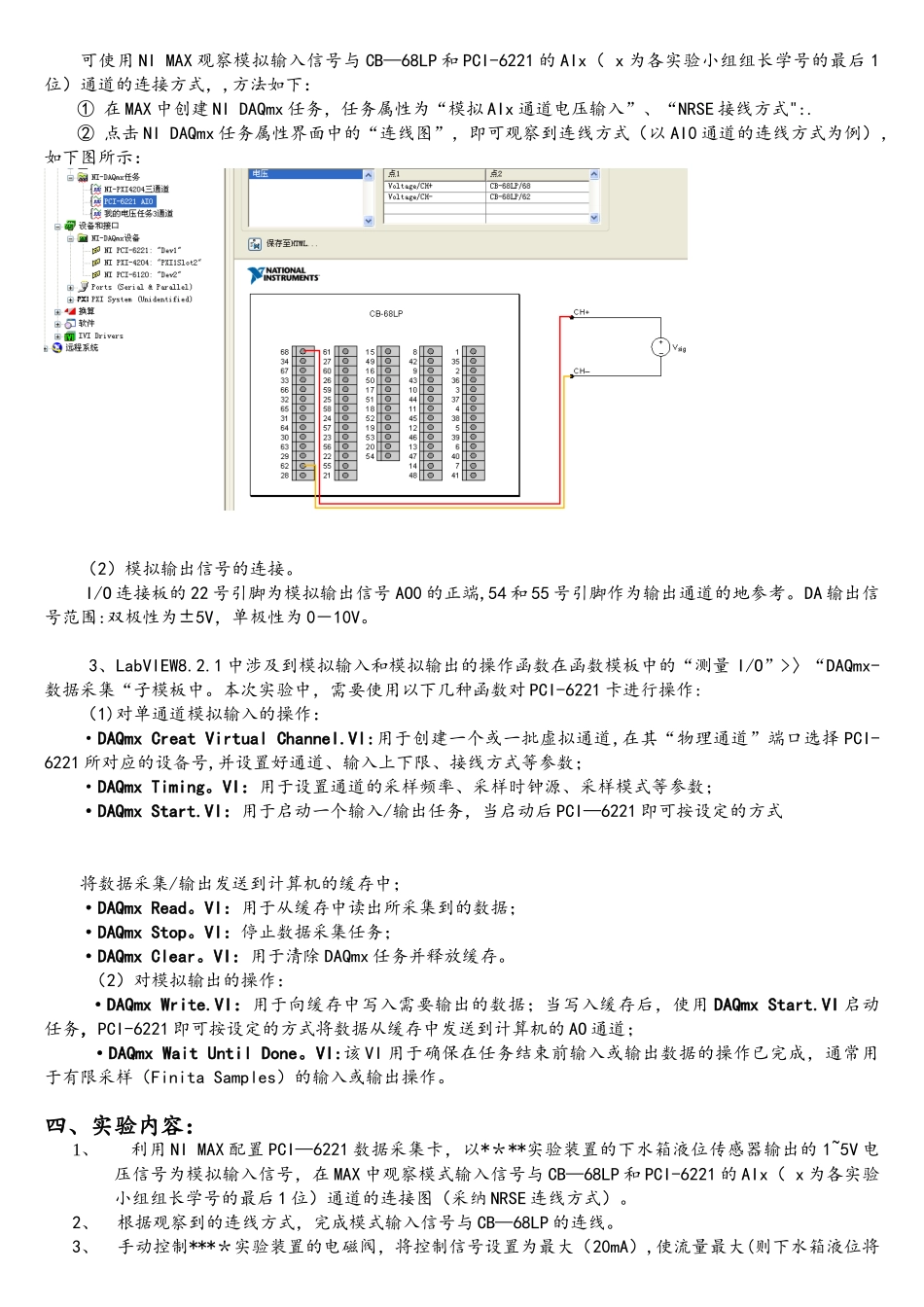

基于PCI-6221数据采集卡的虚拟仪器系统组建-张凯强_第2页
2/9

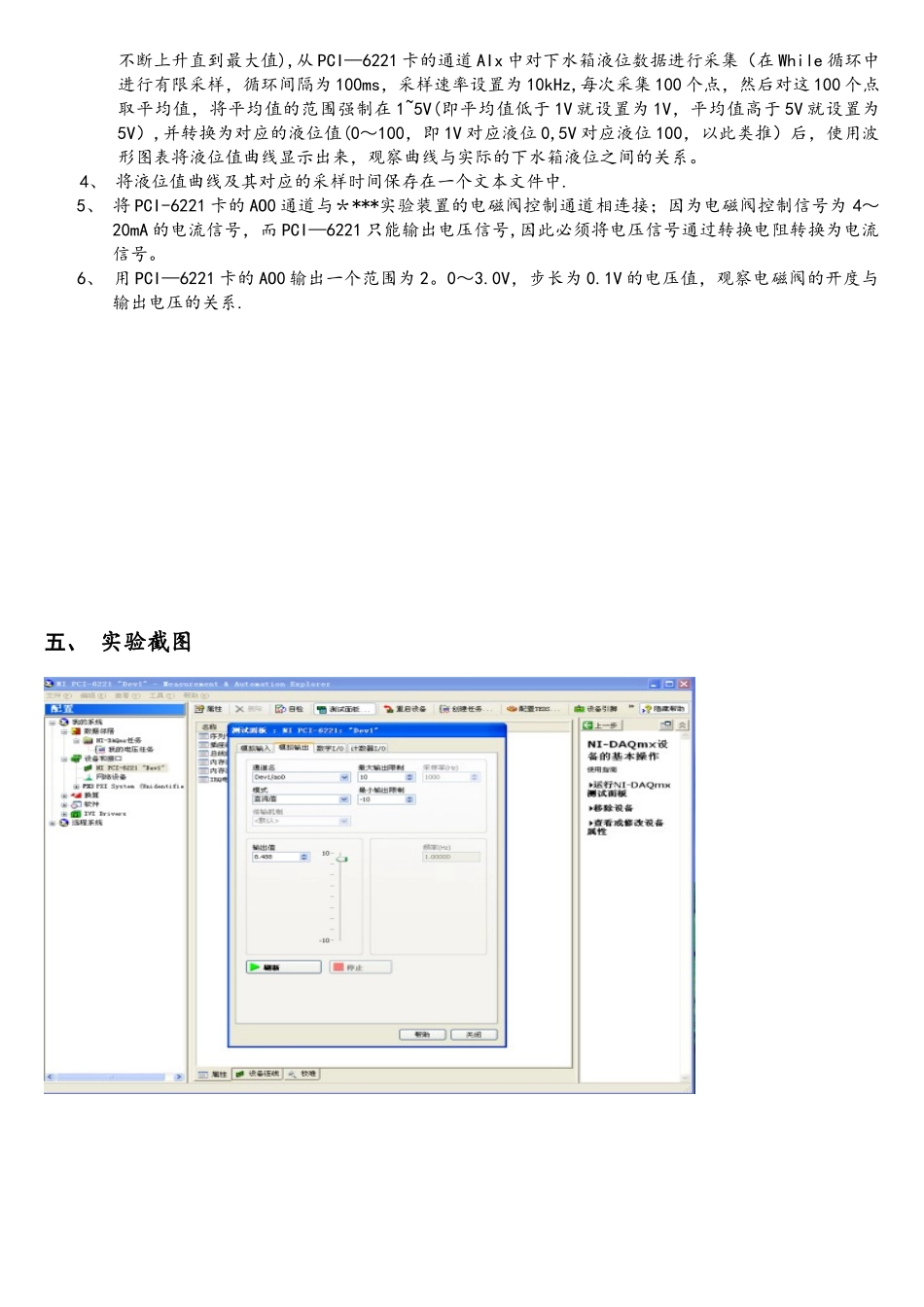

基于PCI-6221数据采集卡的虚拟仪器系统组建-张凯强_第3页
3/9
实验二 基于 PCI-6221 数据采集卡的虚拟仪器系统组建 张凯强 0902100202一、实验目的:1、了解 PCI—6221 数据采集卡的功能。2、掌握如何在 MAX 中设置 DAQ 通道,以及览阅 PCI-6221 的设备属性、与附件的连线方式等。3、学习使用 VI 程序控制 PCI-6221 卡进行数据采集.二、实验环境:软件:中文 Windows2000xp,LabVIEW 8.2.1 或以上版本,NI MAX7。4 或以上版本.硬件:微型计算机、数据采集卡 PCI—6221(68Pin)、连接器 CB-68LP、电流-电压转换器.三、 实验原理:1、 PCI-6221 卡将作为本次实验的数据采集卡,本实验主要使用其 AI 和 AO 通道,VI 程序通过它来实现虚拟仪器的模拟信号采集和输出功能,下面就对它的功能予以介绍。PCI—6221 卡是基于PCI 总线的高性能、多功能的数据采集卡.它有 16 个单端输入或 8 个差分输入,1 个 16 位的逐次逼近式 ADC,2 个以电压输出的 16 位 DAC。PCI—6221 的 I/O 分布如下图所示: 所有 I/O 连接板引脚由五组引脚组成:模拟输入信号引脚、模拟输出信号引脚、数字 I/O 信号引脚、定时 I/O 信号引脚和电源信号引脚。在本实验中只用到了 Aix(x 为 0~15)模拟输入和 AO0 模拟输出通道,下面对其进行介绍。(1)模拟输入信号 AIx 的连接。模拟输入信号与 PC—6221 卡的连接方式取决于 PCI—6221 卡的模拟输入电路的配置方式和输入信号源的类型。在本实验中,计算机与模拟输入信号源(****实验装置的下水箱液位传感器输出的经电流—电压转换后的 1~5V 电压信号)与 PCI-6221 卡具有 1 个公共的参考点(AISENSE),但该参考点并非为地电压,所以采纳无参考地的单端测量接线方式(使用 NRSE 方式)。输入信号连接在 PCI—6221 卡 AIx 通道上,而信号的参考点应连接在 PCI-6221 卡的 AISENSE 引脚上。可使用 NI MAX 观察模拟输入信号与 CB—68LP 和 PCI-6221 的 AIx( x 为各实验小组组长学号的最后 1位)通道的连接方式,,方法如下:① 在 MAX 中创建 NI DAQmx 任务,任务属性为“模拟 AIx 通道电压输入”、“NRSE 接线方式":.② 点击 NI DAQmx 任务属性界面中的“连线图”,即可观察到连线方式(以 AI0 通道的连线方式为例),如下图所示:(2)模拟输出信号的连接。I/O 连接板的 22 号引脚为模拟输出信号 AO0 的正端,54 和 55 号引脚作为输出通道的地参考。DA 输出信号范围:双极性为±5V,...
