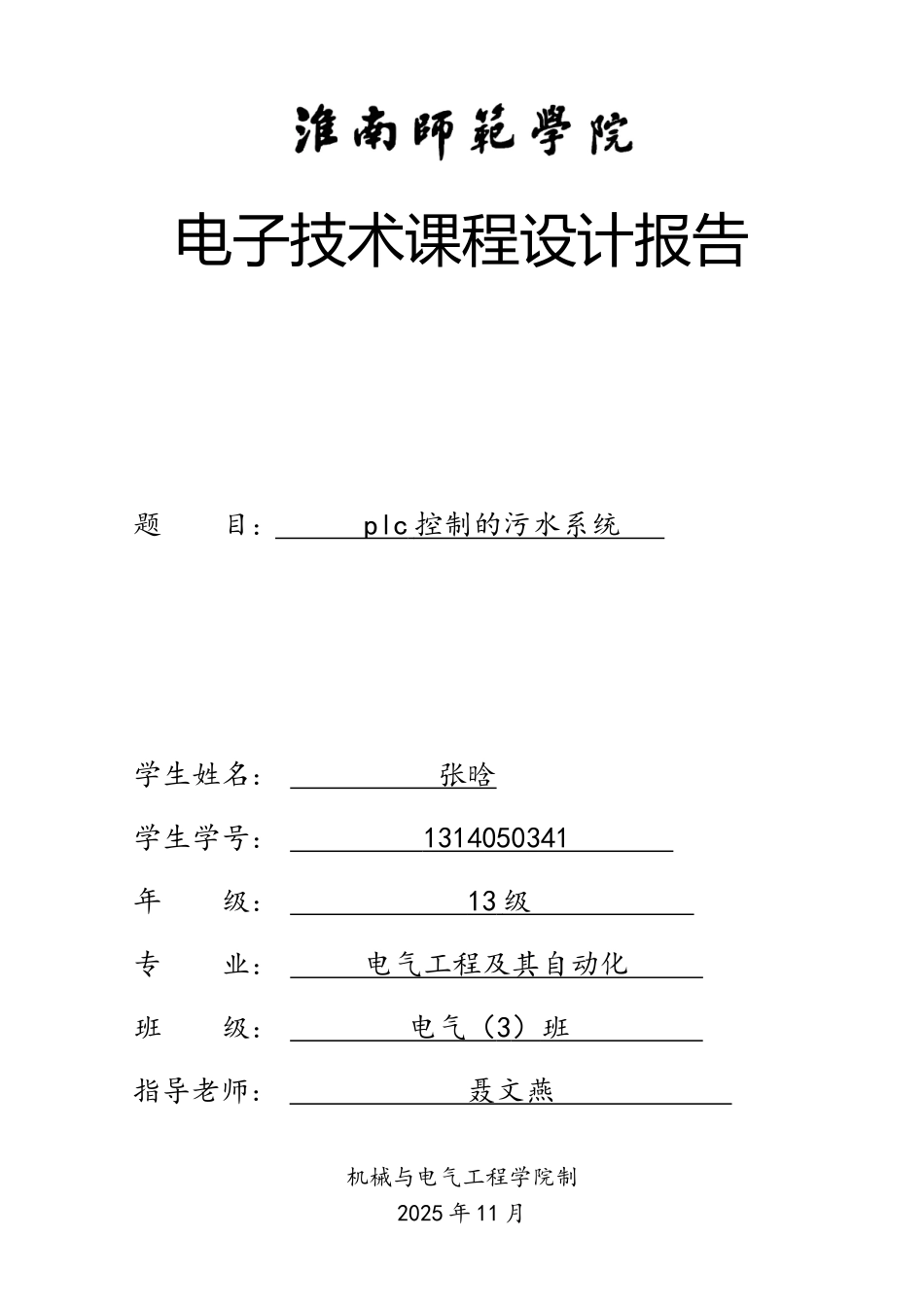

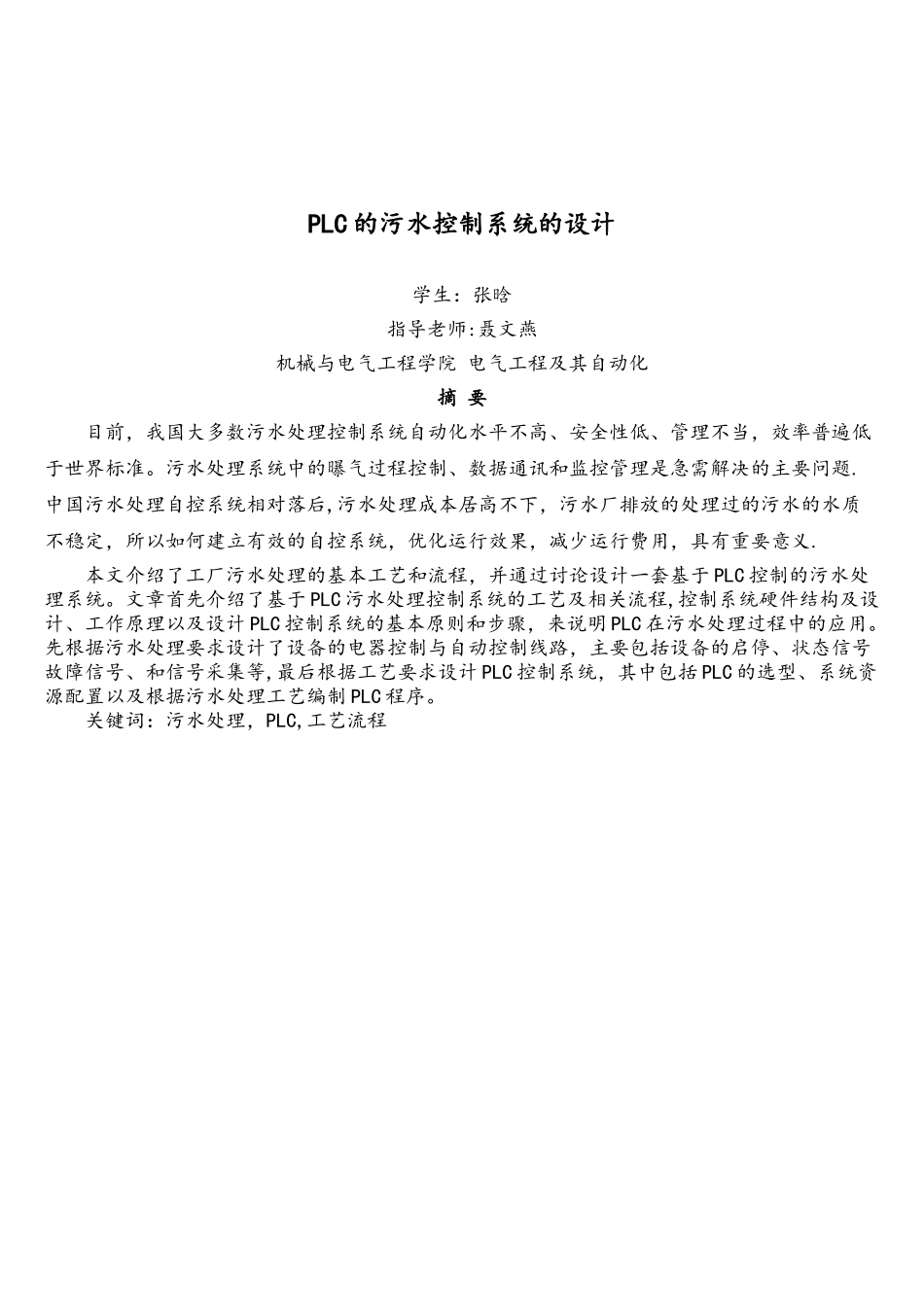

电子技术课程设计报告题 目： plc 控制的污水系统 学生姓名： 张晗 学生学号： 1314050341 年 级： 13 级 专 业： 电气工程及其自动化 班 级： 电气（ 3 ） 班 指导老师： 聂文燕 机械与电气工程学院制2025 年 11 月PLC 的污水控制系统的设计学生：张晗指导老师:聂文燕机械与电气工程学院 电气工程及其自动化摘 要目前，我国大多数污水处理控制系统自动化水平不高、安全性低、管理不当，效率普遍低于世界标准。污水处理系统中的曝气过程控制、数据通讯和监控管理是急需解决的主要问题.中国污水处理自控系统相对落后,污水处理成本居高不下，污水厂排放的处理过的污水的水质不稳定，所以如何建立有效的自控系统，优化运行效果，减少运行费用，具有重要意义.本文介绍了工厂污水处理的基本工艺和流程，并通过讨论设计一套基于 PLC 控制的污水处理系统。文章首先介绍了基于 PLC 污水处理控制系统的工艺及相关流程,控制系统硬件结构及设计、工作原理以及设计 PLC 控制系统的基本原则和步骤，来说明 PLC 在污水处理过程中的应用。先根据污水处理要求设计了设备的电器控制与自动控制线路，主要包括设备的启停、状态信号故障信号、和信号采集等,最后根据工艺要求设计 PLC 控制系统，其中包括 PLC 的选型、系统资源配置以及根据污水处理工艺编制 PLC 程序。关键词：污水处理，PLC,工艺流程 1 工业污水处理控制系统总体介绍1.1 工业污水处理基本概念城市污水、生活污水、生产污水或经过工业企业局部处理后的生产污水,往往都排入排水系统。这些污水除含有碳水化合物、蛋白质、氨基酸、动植物脂肪、尿素、氨、肥皂和合成洗涤剂等物质外，还含有细菌、病毒等使人致病的微生物。经处理后的污水,最后出路有三种：①排放水体；②灌溉田地；③重复使用。污水污染物可根据化学性质和物理形态进行不同的分类.按化学性质,污水中的污染物质可分为无机性物质和有机性物质，其化学元素以炭、氮、磷为主.按物理形态，污水中的污染物质可分为固体悬浮物即呈颗粒状的污染物质、胶体污染物质和溶解性污染物质。好氧有机污染物的性质稳定，在微生物的作用下,借助微生物的新陈代谢功能而降解为无机物,如二氧化碳、水、硝酸根离子等稳定的无机物。有机物的种类很多,其共性是在微生物的作用下被降解时，都要消耗水中的溶解氧,所以在工程实际中,采纳以下的几个综合污染指标来表述：生物化学需氧量或生化需氧量(Bio—chemical Oxygen...
