基于PLC的医院中央空调控制系统设计

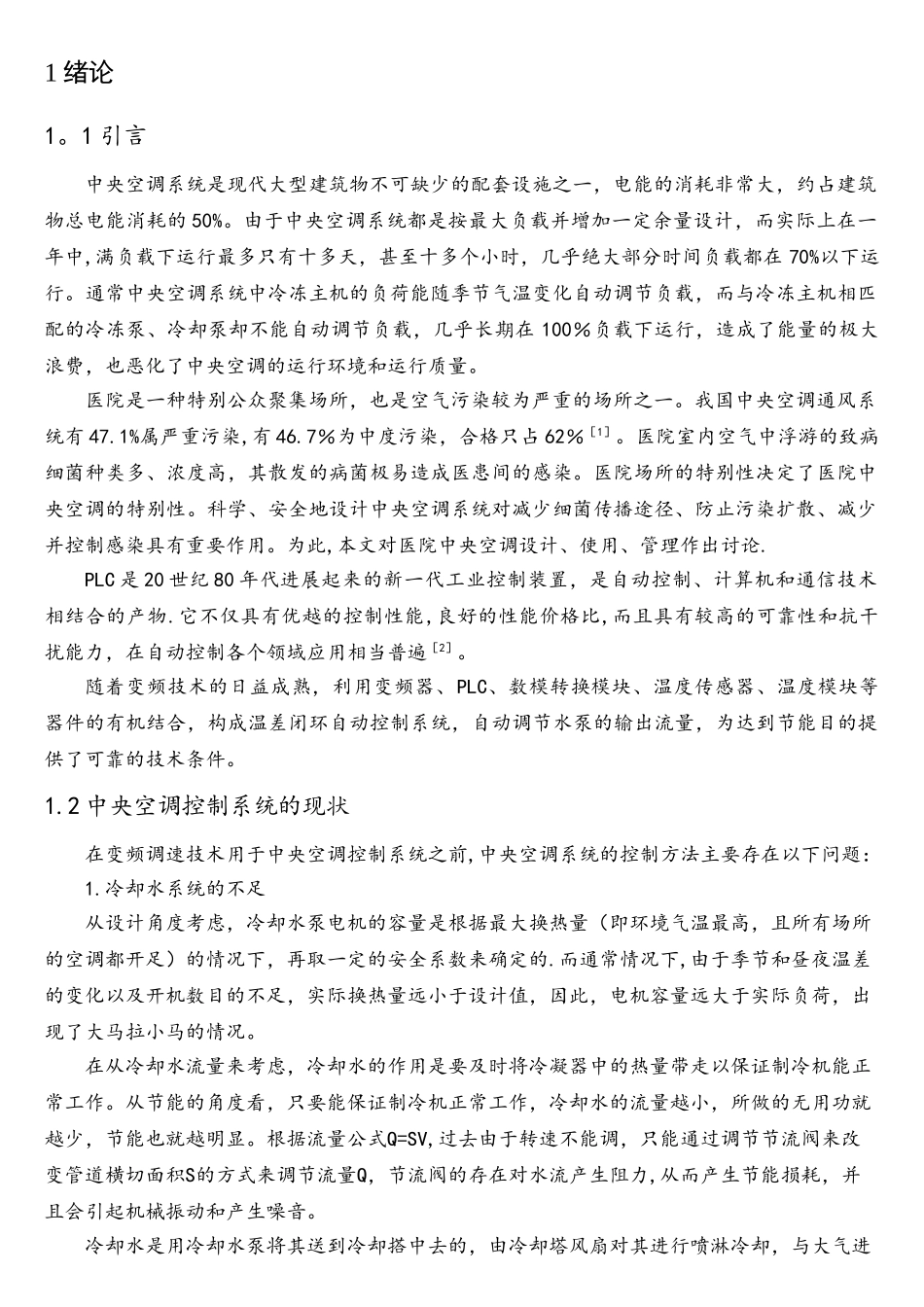

1 绪论1。1 引言中央空调系统是现代大型建筑物不可缺少的配套设施之一，电能的消耗非常大，约占建筑物总电能消耗的 50%。由于中央空调系统都是按最大负载并增加一定余量设计，而实际上在一年中,满负载下运行最多只有十多天，甚至十多个小时，几乎绝大部分时间负载都在 70%以下运行。通常中央空调系统中冷冻主机的负荷能随季节气温变化自动调节负载，而与冷冻主机相匹配的冷冻泵、冷却泵却不能自动调节负载，几乎长期在 100％负载下运行，造成了能量的极大浪费，也恶化了中央空调的运行环境和运行质量。医院是一种特别公众聚集场所，也是空气污染较为严重的场所之一。我国中央空调通风系统有 47.1%属严重污染,有 46.7％为中度污染，合格只占 62％［1］。医院室内空气中浮游的致病细菌种类多、浓度高，其散发的病菌极易造成医患间的感染。医院场所的特别性决定了医院中央空调的特别性。科学、安全地设计中央空调系统对减少细菌传播途径、防止污染扩散、减少并控制感染具有重要作用。为此,本文对医院中央空调设计、使用、管理作出讨论.PLC 是 20 世纪 80 年代进展起来的新一代工业控制装置，是自动控制、计算机和通信技术相结合的产物.它不仅具有优越的控制性能,良好的性能价格比,而且具有较高的可靠性和抗干扰能力，在自动控制各个领域应用相当普遍［2］。随着变频技术的日益成熟，利用变频器、PLC、数模转换模块、温度传感器、温度模块等器件的有机结合，构成温差闭环自动控制系统，自动调节水泵的输出流量，为达到节能目的提供了可靠的技术条件。1.2 中央空调控制系统的现状在变频调速技术用于中央空调控制系统之前,中央空调系统的控制方法主要存在以下问题：1.冷却水系统的不足从设计角度考虑，冷却水泵电机的容量是根据最大换热量（即环境气温最高，且所有场所的空调都开足）的情况下，再取一定的安全系数来确定的.而通常情况下,由于季节和昼夜温差的变化以及开机数目的不足，实际换热量远小于设计值，因此，电机容量远大于实际负荷，出现了大马拉小马的情况。在从冷却水流量来考虑，冷却水的作用是要及时将冷凝器中的热量带走以保证制冷机能正常工作。从节能的角度看，只要能保证制冷机正常工作，冷却水的流量越小，所做的无用功就越少，节能也就越明显。根据流量公式Q=SV,过去由于转速不能调，只能通过调节节流阀来改变管道横切面积S的方式来调节流量Q，节流阀的存在对水流产生阻力,从而产生节能损耗，并且会引起机械振动和产生...
