基于plc的恒压供水系统

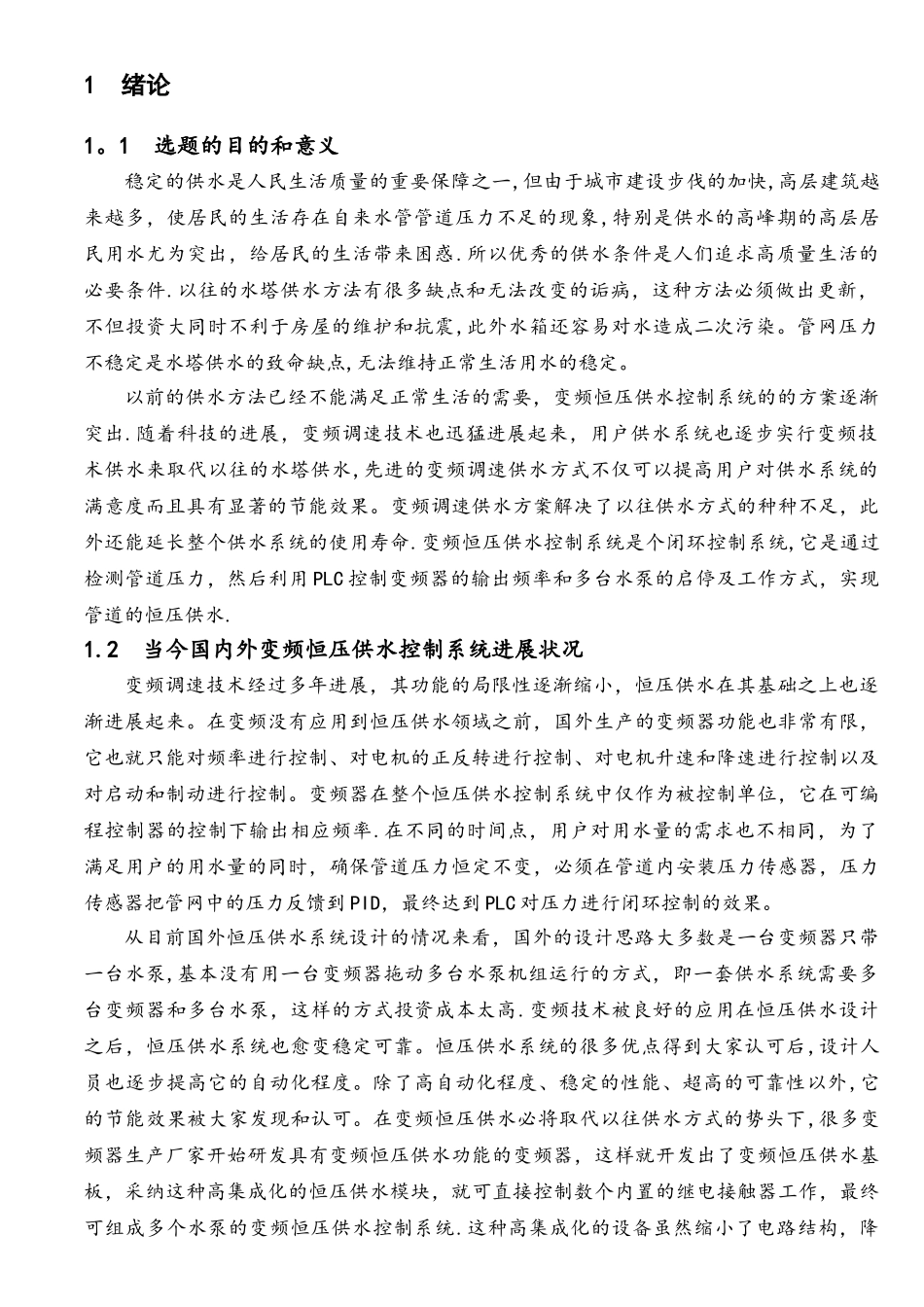

1 绪论1。1 选题的目的和意义稳定的供水是人民生活质量的重要保障之一,但由于城市建设步伐的加快,高层建筑越来越多，使居民的生活存在自来水管管道压力不足的现象,特别是供水的高峰期的高层居民用水尤为突出，给居民的生活带来困惑.所以优秀的供水条件是人们追求高质量生活的必要条件.以往的水塔供水方法有很多缺点和无法改变的诟病，这种方法必须做出更新，不但投资大同时不利于房屋的维护和抗震,此外水箱还容易对水造成二次污染。管网压力不稳定是水塔供水的致命缺点,无法维持正常生活用水的稳定。以前的供水方法已经不能满足正常生活的需要，变频恒压供水控制系统的的方案逐渐突出.随着科技的进展，变频调速技术也迅猛进展起来，用户供水系统也逐步实行变频技术供水来取代以往的水塔供水,先进的变频调速供水方式不仅可以提高用户对供水系统的满意度而且具有显著的节能效果。变频调速供水方案解决了以往供水方式的种种不足，此外还能延长整个供水系统的使用寿命.变频恒压供水控制系统是个闭环控制系统,它是通过检测管道压力，然后利用 PLC 控制变频器的输出频率和多台水泵的启停及工作方式，实现管道的恒压供水. 1.2 当今国内外变频恒压供水控制系统进展状况变频调速技术经过多年进展，其功能的局限性逐渐缩小，恒压供水在其基础之上也逐渐进展起来。在变频没有应用到恒压供水领域之前，国外生产的变频器功能也非常有限，它也就只能对频率进行控制、对电机的正反转进行控制、对电机升速和降速进行控制以及对启动和制动进行控制。变频器在整个恒压供水控制系统中仅作为被控制单位，它在可编程控制器的控制下输出相应频率.在不同的时间点，用户对用水量的需求也不相同，为了满足用户的用水量的同时，确保管道压力恒定不变，必须在管道内安装压力传感器，压力传感器把管网中的压力反馈到 PID，最终达到 PLC 对压力进行闭环控制的效果。从目前国外恒压供水系统设计的情况来看，国外的设计思路大多数是一台变频器只带一台水泵,基本没有用一台变频器拖动多台水泵机组运行的方式，即一套供水系统需要多台变频器和多台水泵，这样的方式投资成本太高.变频技术被良好的应用在恒压供水设计之后，恒压供水系统也愈变稳定可靠。恒压供水系统的很多优点得到大家认可后,设计人员也逐步提高它的自动化程度。除了高自动化程度、稳定的性能、超高的可靠性以外,它的节能效果被大家发现和认可。在变频恒压供水必将取代以往供水方式的势头下,很多变频器生产厂...
