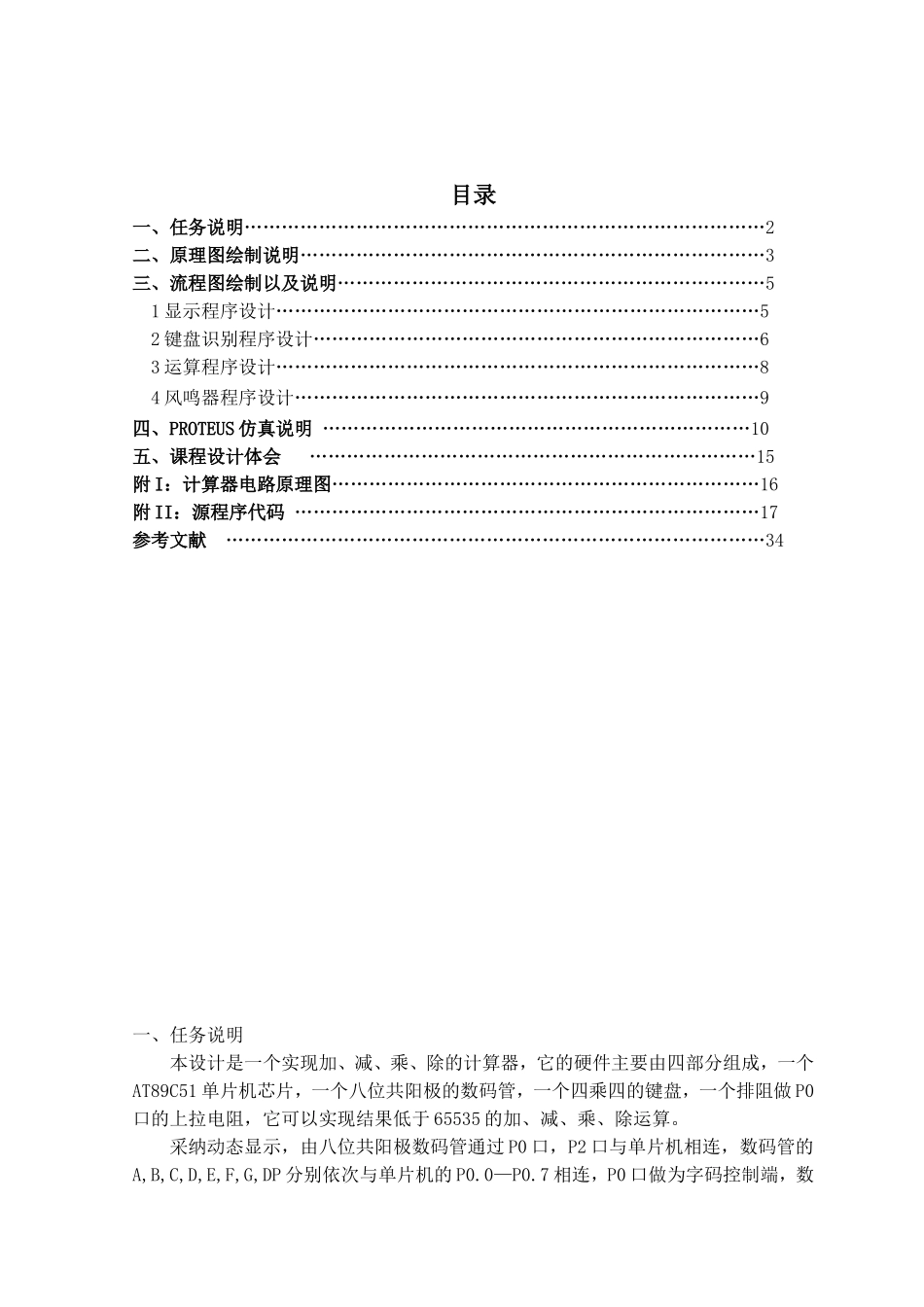

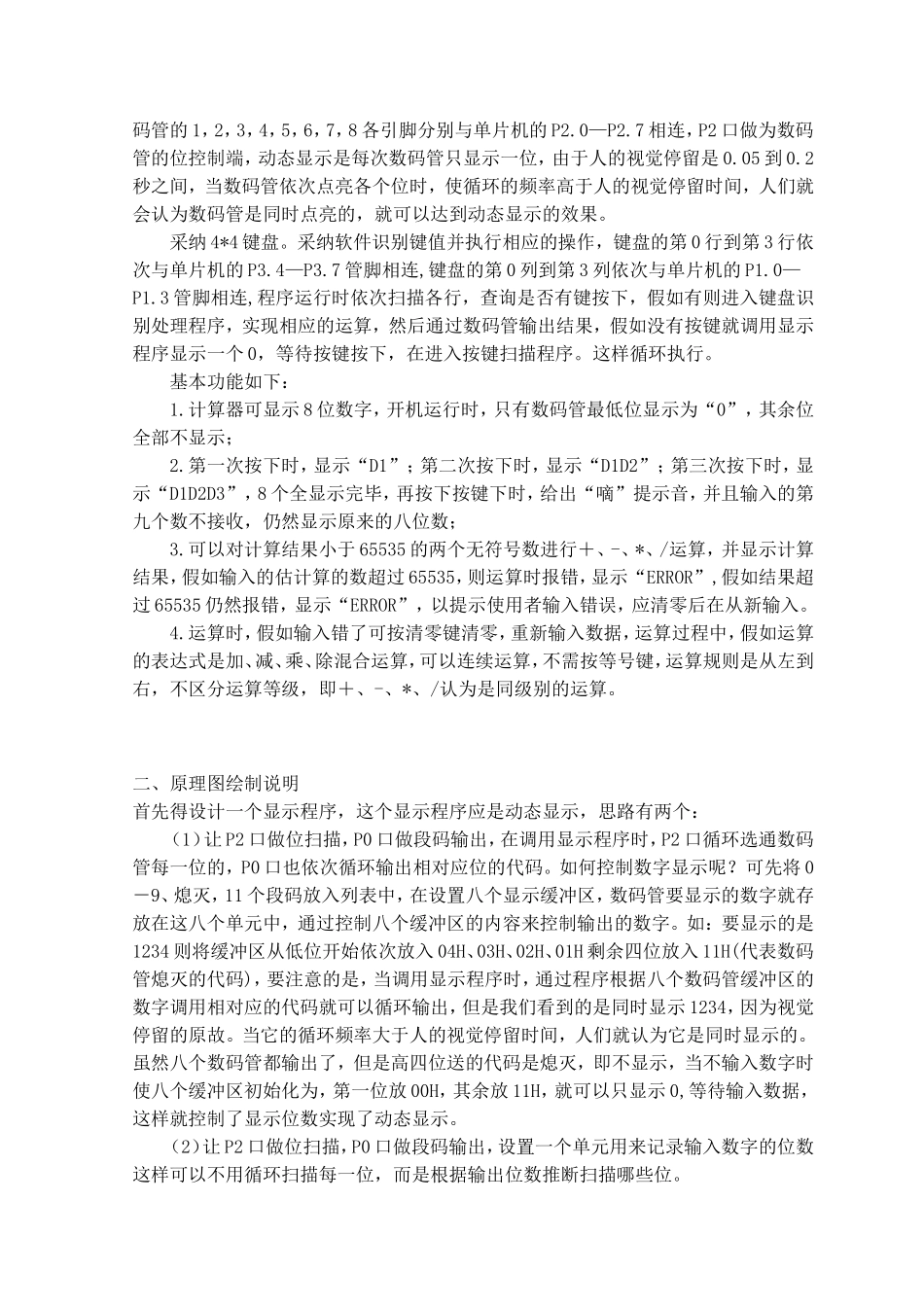

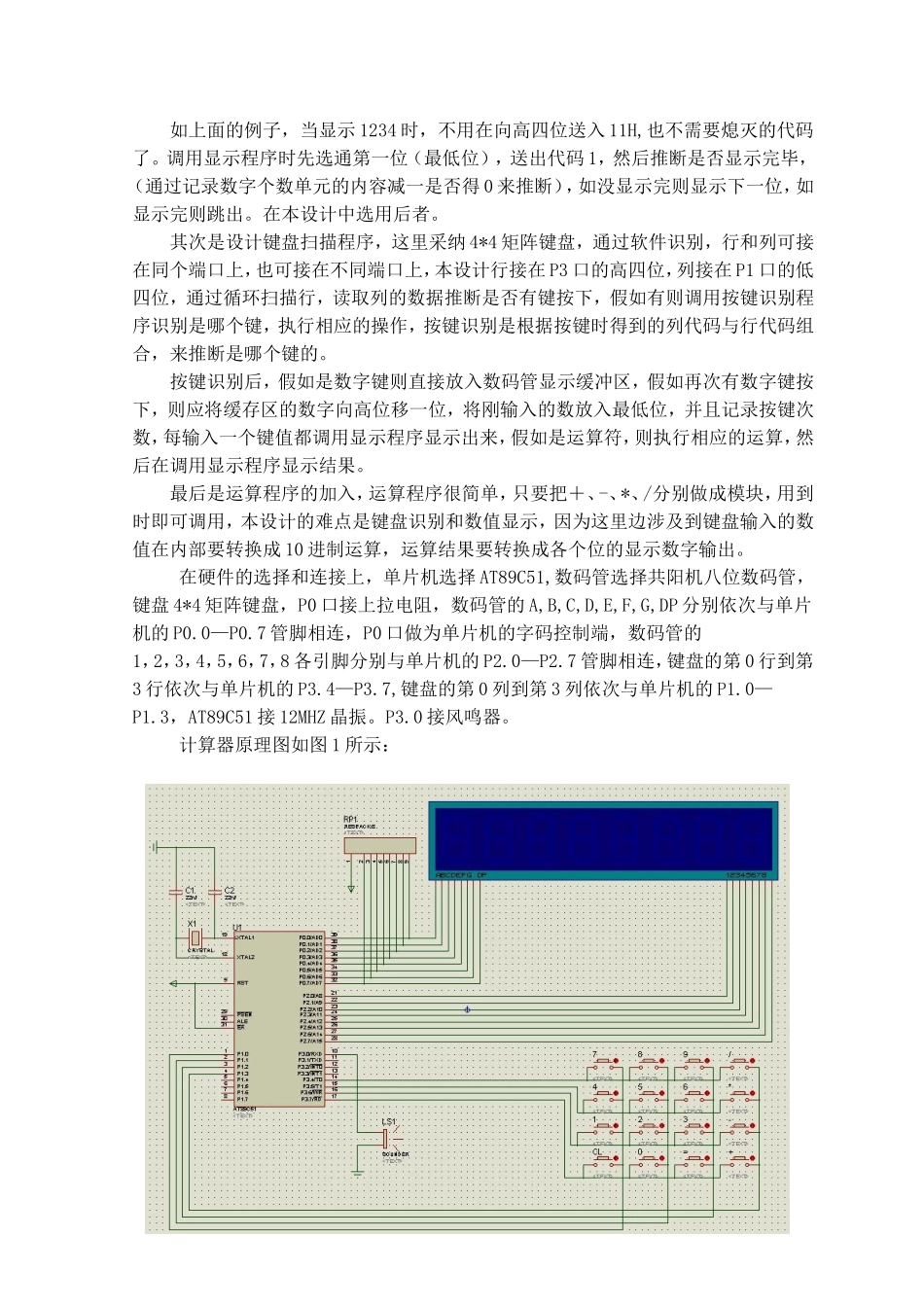

目录一、任务说明…………………………………………………………………………2二、原理图绘制说明…………………………………………………………………3三、流程图绘制以及说明……………………………………………………………5 1 显示程序设计……………………………………………………………………5 2 键盘识别程序设计………………………………………………………………6 3 运算程序设计……………………………………………………………………8 4 风鸣器程序设计…………………………………………………………………9四、PROTEUS 仿真说明 ……………………………………………………………10五、课程设计体会 ………………………………………………………………15附 I：计算器电路原理图……………………………………………………………16附 II：源程序代码 …………………………………………………………………17参考文献 ……………………………………………………………………………34一、任务说明本设计是一个实现加、减、乘、除的计算器，它的硬件主要由四部分组成，一个AT89C51 单片机芯片，一个八位共阳极的数码管，一个四乘四的键盘，一个排阻做 P0口的上拉电阻，它可以实现结果低于 65535 的加、减、乘、除运算。采纳动态显示，由八位共阳极数码管通过 P0 口，P2 口与单片机相连，数码管的A,B,C,D,E,F,G,DP 分别依次与单片机的 P0.0—P0.7 相连，P0 口做为字码控制端，数码管的 1，2，3，4，5，6，7，8 各引脚分别与单片机的 P2.0—P2.7 相连，P2 口做为数码管的位控制端，动态显示是每次数码管只显示一位，由于人的视觉停留是 0.05 到 0.2秒之间，当数码管依次点亮各个位时，使循环的频率高于人的视觉停留时间，人们就会认为数码管是同时点亮的，就可以达到动态显示的效果。采纳 4*4 键盘。采纳软件识别键值并执行相应的操作，键盘的第 0 行到第 3 行依次与单片机的 P3.4—P3.7 管脚相连,键盘的第 0 列到第 3 列依次与单片机的 P1.0—P1.3 管脚相连,程序运行时依次扫描各行，查询是否有键按下，假如有则进入键盘识别处理程序，实现相应的运算，然后通过数码管输出结果，假如没有按键就调用显示程序显示一个 0，等待按键按下，在进入按键扫描程序。这样循环执行。基本功能如下：1.计算器可显示 8 位数字，开机运行时，只有数码管最低位显示为“0”，其余位全部不显示；2.第一次按...
