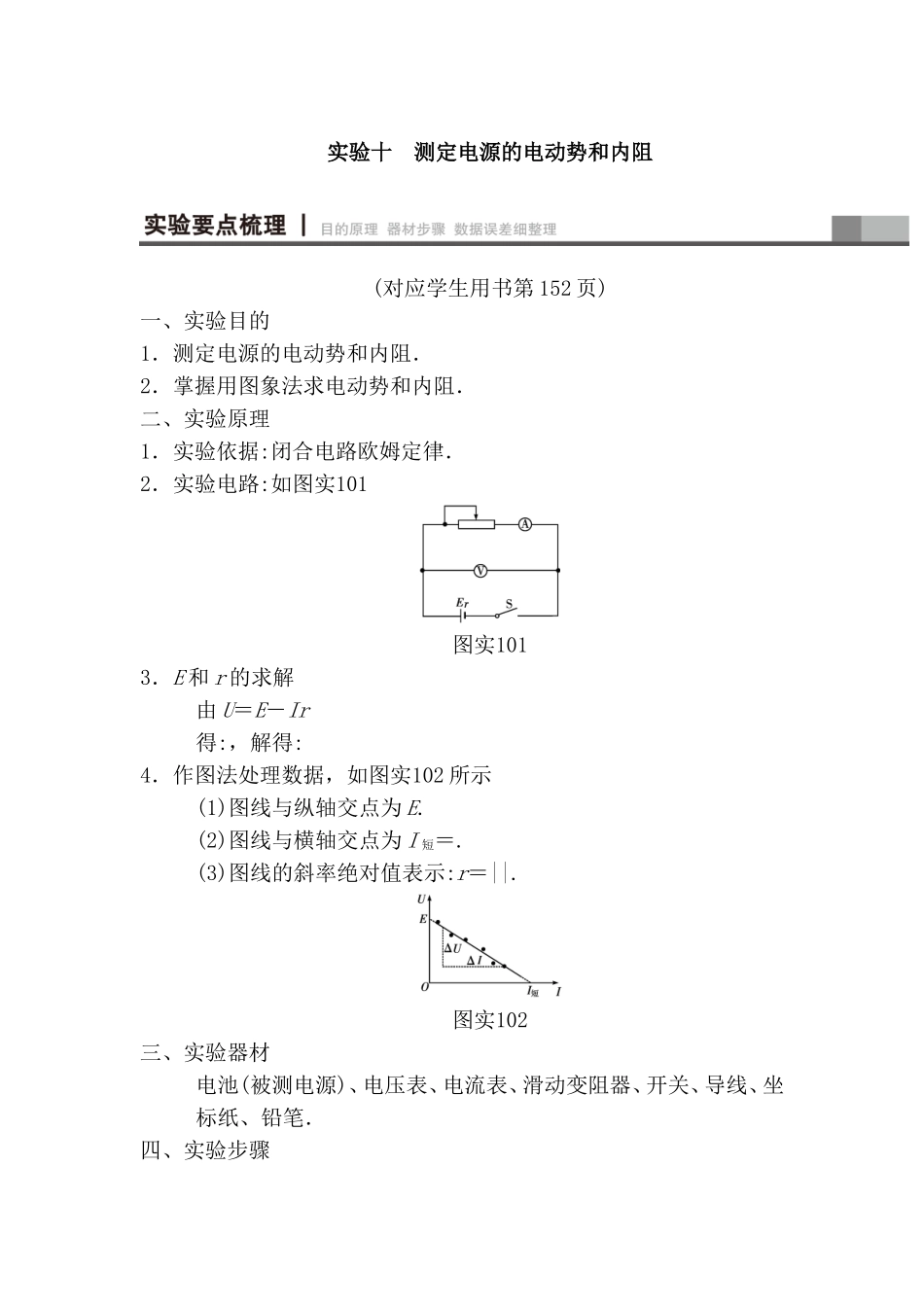

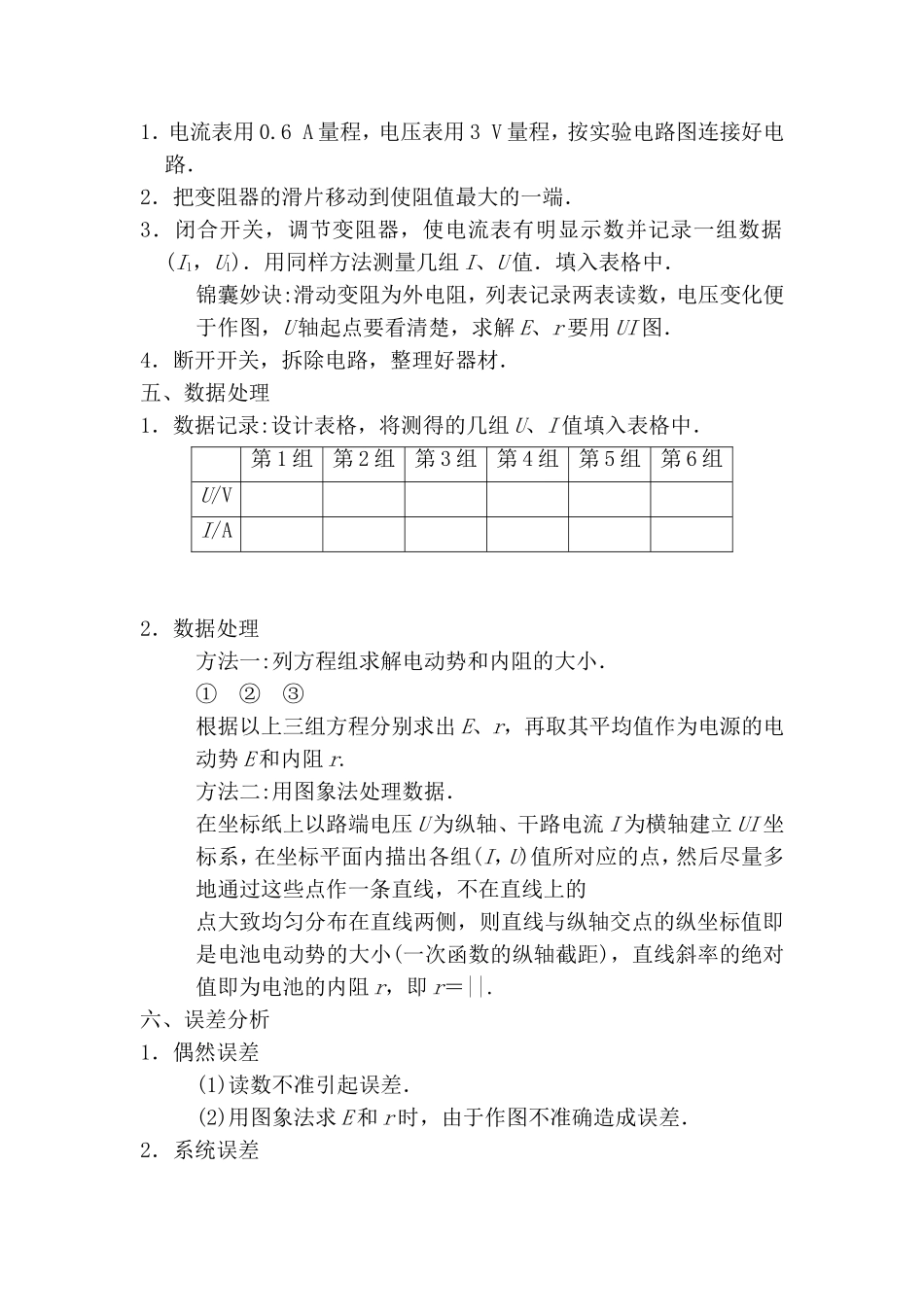

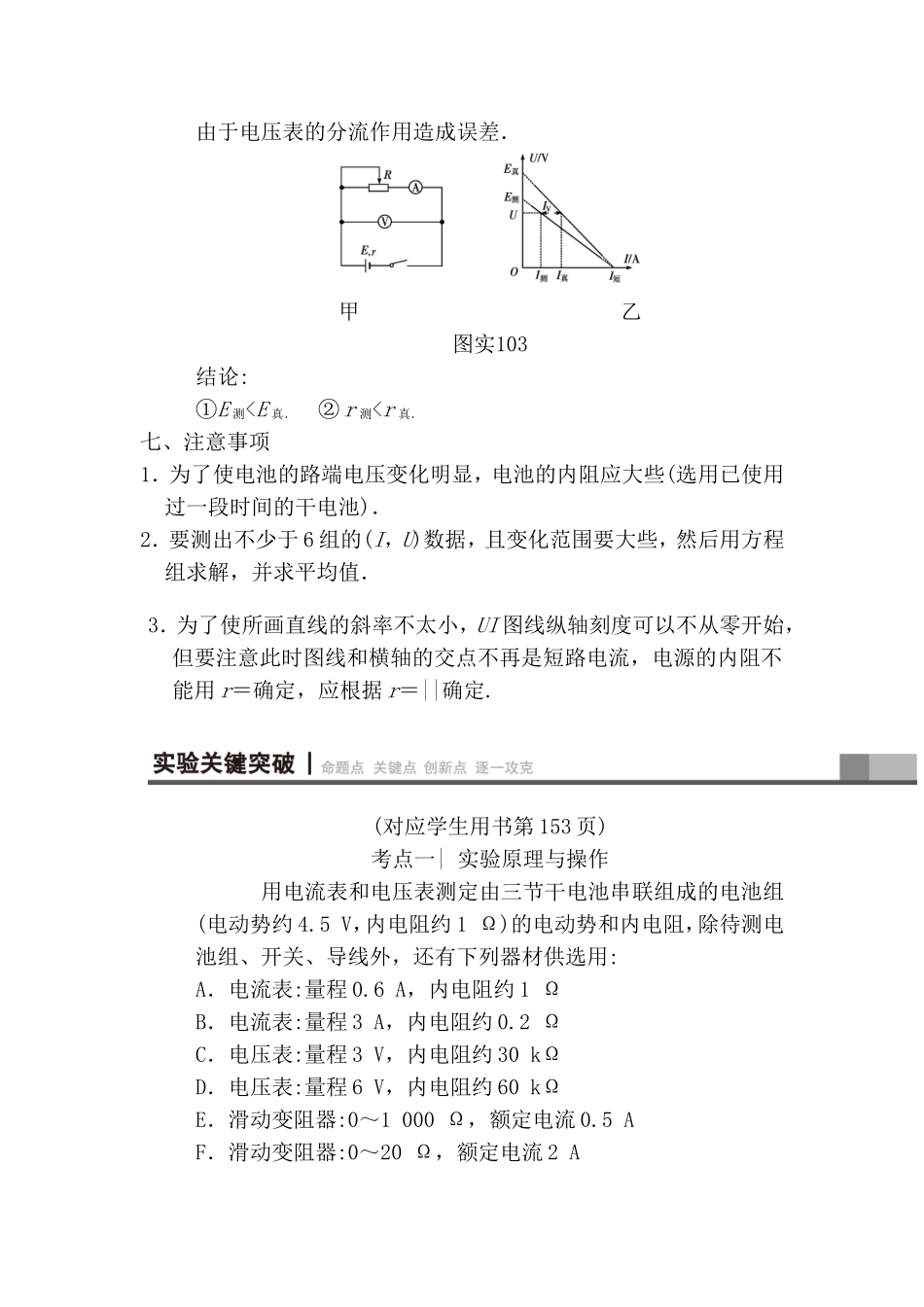

实验十测定电源的电动势和内阻(对应学生用书第152页)一、实验目的1.测定电源的电动势和内阻.2.掌握用图象法求电动势和内阻.二、实验原理1.实验依据:闭合电路欧姆定律.2.实验电路:如图实101图实1013.E和r的求解由U=E-Ir得:,解得:4.作图法处理数据,如图实102所示(1)图线与纵轴交点为E.(2)图线与横轴交点为I短=.(3)图线的斜率绝对值表示:r=||.图实102三、实验器材电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔.四、实验步骤1.电流表用0.6A量程,电压表用3V量程,按实验电路图连接好电路.2.把变阻器的滑片移动到使阻值最大的一端.3.闭合开关,调节变阻器,使电流表有明显示数并记录一组数据(I1,U1).用同样方法测量几组I、U值.填入表格中.锦囊妙诀:滑动变阻为外电阻,列表记录两表读数,电压变化便于作图,U轴起点要看清楚,求解E、r要用UI图.4.断开开关,拆除电路,整理好器材.五、数据处理1.数据记录:设计表格,将测得的几组U、I值填入表格中.第1组第2组第3组第4组第5组第6组U/VI/A2.数据处理方法一:列方程组求解电动势和内阻的大小.①②③根据以上三组方程分别求出E、r,再取其平均值作为电源的电动势E和内阻r.方法二:用图象法处理数据.在坐标纸上以路端电压U为纵轴、干路电流I为横轴建立UI坐标系,在坐标平面内描出各组(I,U)值所对应的点,然后尽量多地通过这些点作一条直线,不在直线上的点大致均匀分布在直线两侧,则直线与纵轴交点的纵坐标值即是电池电动势的大小(一次函数的纵轴截距),直线斜率的绝对值即为电池的内阻r,即r=||.六、误差分析1.偶然误差(1)读数不准引起误差.(2)用图象法求E和r时,由于作图不准确造成误差.2.系统误差由于电压表的分流作用造成误差.甲乙图实103结论:①E测
