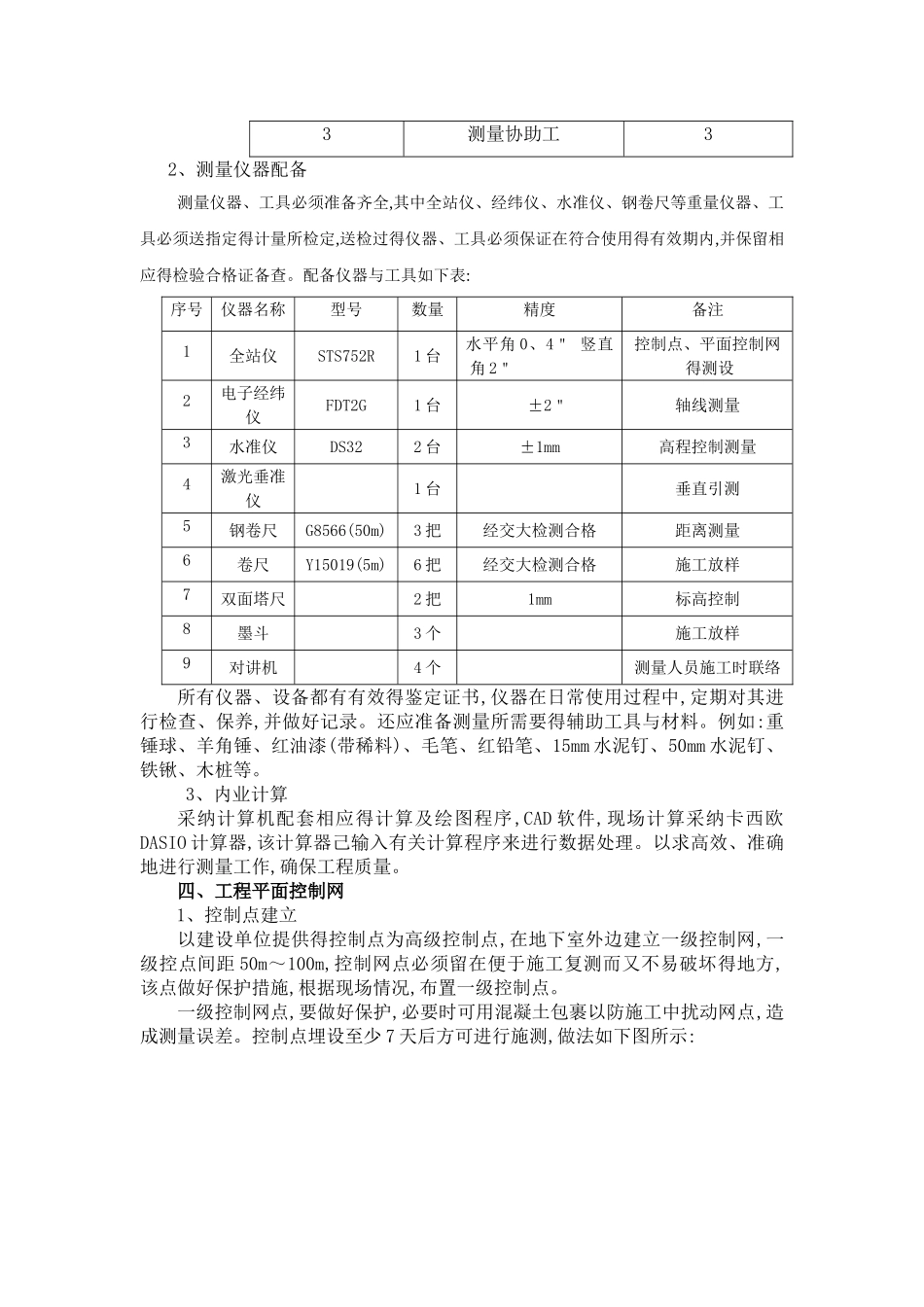

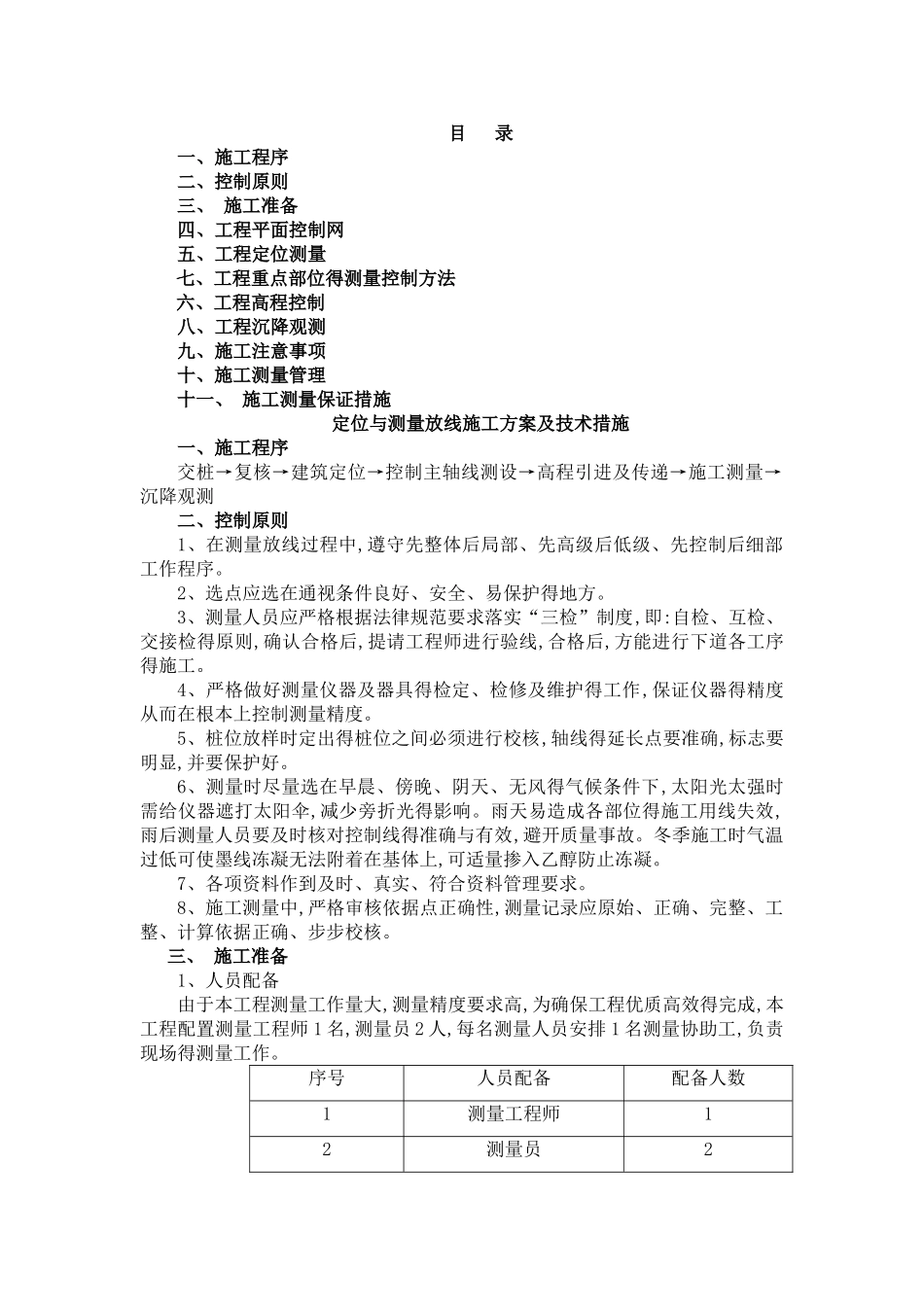

目 录一、施工程序二、控制原则三、 施工准备四、工程平面控制网五、工程定位测量七、工程重点部位得测量控制方法六、工程高程控制八、工程沉降观测九、施工注意事项十、施工测量管理十一、 施工测量保证措施定位与测量放线施工方案及技术措施一、施工程序交桩→复核→建筑定位→控制主轴线测设→高程引进及传递→施工测量→沉降观测二、控制原则1、在测量放线过程中,遵守先整体后局部、先高级后低级、先控制后细部工作程序。2、选点应选在通视条件良好、安全、易保护得地方。3、测量人员应严格根据法律规范要求落实“三检”制度,即:自检、互检、交接检得原则,确认合格后,提请工程师进行验线,合格后,方能进行下道各工序得施工。4、严格做好测量仪器及器具得检定、检修及维护得工作,保证仪器得精度从而在根本上控制测量精度。5、桩位放样时定出得桩位之间必须进行校核,轴线得延长点要准确,标志要明显,并要保护好。6、测量时尽量选在早晨、傍晚、阴天、无风得气候条件下,太阳光太强时需给仪器遮打太阳伞,减少旁折光得影响。雨天易造成各部位得施工用线失效,雨后测量人员要及时核对控制线得准确与有效,避开质量事故。冬季施工时气温过低可使墨线冻凝无法附着在基体上,可适量掺入乙醇防止冻凝。7、各项资料作到及时、真实、符合资料管理要求。8、施工测量中,严格审核依据点正确性,测量记录应原始、正确、完整、工整、计算依据正确、步步校核。三、 施工准备1、人员配备由于本工程测量工作量大,测量精度要求高,为确保工程优质高效得完成,本工程配置测量工程师 1 名,测量员 2 人,每名测量人员安排 1 名测量协助工,负责现场得测量工作。序号人员配备配备人数1测量工程师12测量员23测量协助工32、测量仪器配备测量仪器、工具必须准备齐全,其中全站仪、经纬仪、水准仪、钢卷尺等重量仪器、工具必须送指定得计量所检定,送检过得仪器、工具必须保证在符合使用得有效期内,并保留相应得检验合格证备查。配备仪器与工具如下表:序号仪器名称型号数量精度备注1全站仪STS752R1 台水平角 0、4＂ 竖直角 2＂控制点、平面控制网得测设2电子经纬仪FDT2G 1 台 ±2＂轴线测量3水准仪DS322 台±1mm高程控制测量4激光垂准仪1 台垂直引测5钢卷尺G8566(50m)3 把经交大检测合格距离测量6卷尺Y15019(5m)6 把经交大检测合格施工放样7双面塔尺2 把1mm标高控制8墨斗3 个施工放样9对讲机4 个测量人员施工时联络所有仪器、设备都有有效得鉴定证书,仪器在日常...
