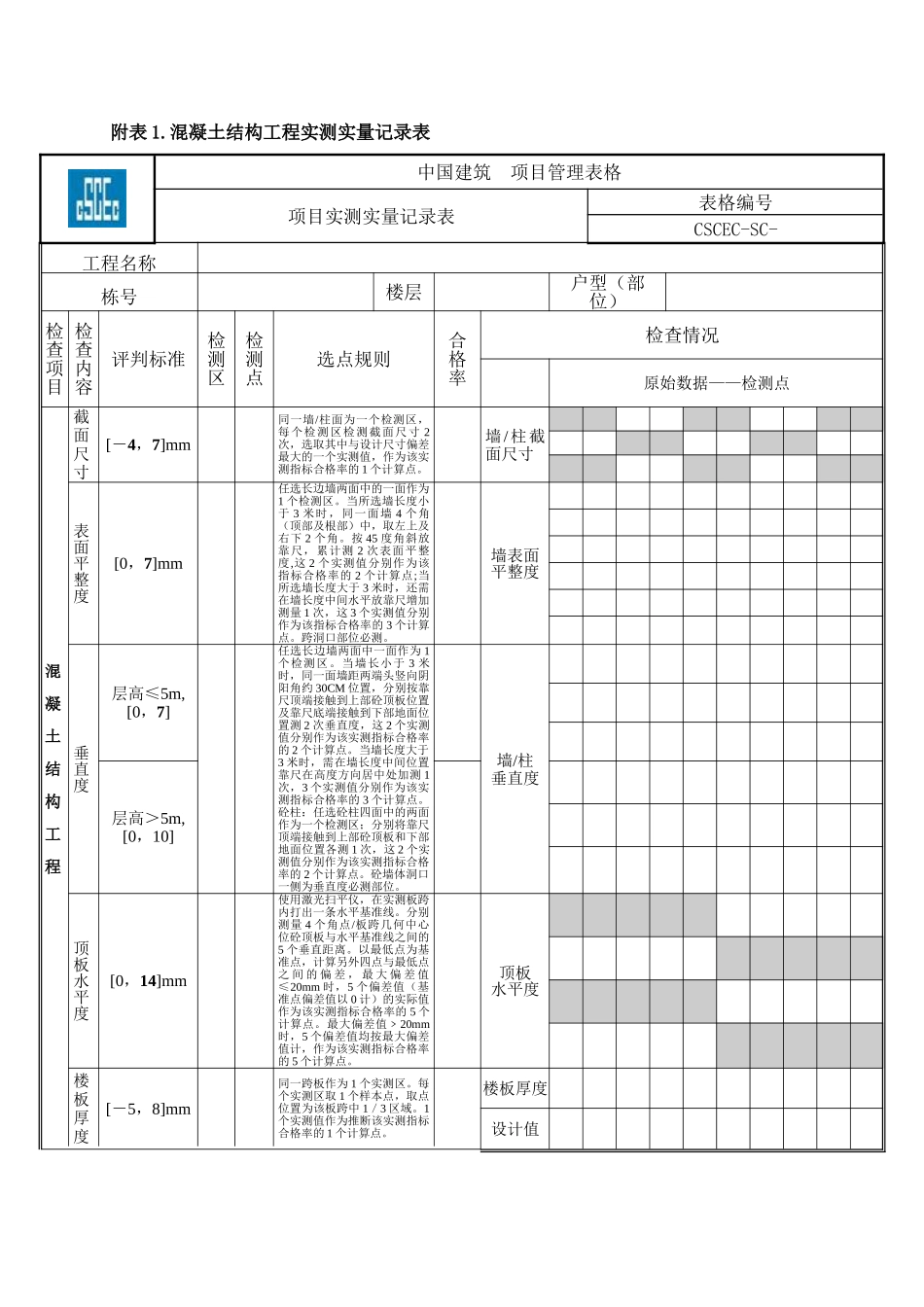

混凝土结构工程实测实量记录表中国建筑 项目管理表格项目实测实量记录表表格编号CSCEC-SC-工程名称栋号楼层户型（部位）检查项目检查内容评判标准检测区检测点选点规则合格率检查情况原始数据——检测点混凝土结构工程截面尺寸[－4，7]mm同一墙/柱面为一个检测区，每个检测区检测截面尺寸 2次，选取其中与设计尺寸偏差最大的一个实测值，作为该实测指标合格率的 1 个计算点
墙/柱截面尺寸表面平整度[0，7]mm任选长边墙两面中的一面作为1 个检测区
当所选墙长度小于 3 米时，同一面墙 4 个角（顶部及根部）中，取左上及右下 2 个角
按 45 度角斜放靠尺，累计测 2 次表面平整度,这 2 个实测值分别作为该指标合格率的 2 个计算点;当所选墙长度大于 3 米时，还需在墙长度中间水平放靠尺增加测量 1 次，这 3 个实测值分别作为该指标合格率的 3 个计算点
跨洞口部位必测
墙表面平整度垂直度层高≤5m,[0，7]任选长边墙两面中一面作为 1个检测区
当墙长小于 3 米时，同一面墙距两端头竖向阴阳角约 30CM 位置，分别按靠尺顶端接触到上部砼顶板位置及靠尺底端接触到下部地面位置测 2 次垂直度，这 2 个实测值分别作为该实测指标合格率的 2 个计算点
当墙长度大于3 米时，需在墙长度中间位置靠尺在高度方向居中处加测 1次，3 个实测值分别作为该实测指标合格率的 3 个计算点
砼柱：任选砼柱四面中的两面作为一个检测区；分别将靠尺顶端接触到上部砼顶板和下部地面位置各测 1 次，这 2 个实测值分别作为该实测指标合格率的 2 个计算点
砼墙体洞口一侧为垂直度必测部位
墙/柱垂直度层高＞5m,[0，10]顶板水平度[0，14]mm使用激光扫平仪，在实测板跨内打出一条水平基准线
分别测量 4 个角点/板跨几何中心位砼顶板与水平基准线之间的5 个垂直距离
以最低点为基准点，计算
