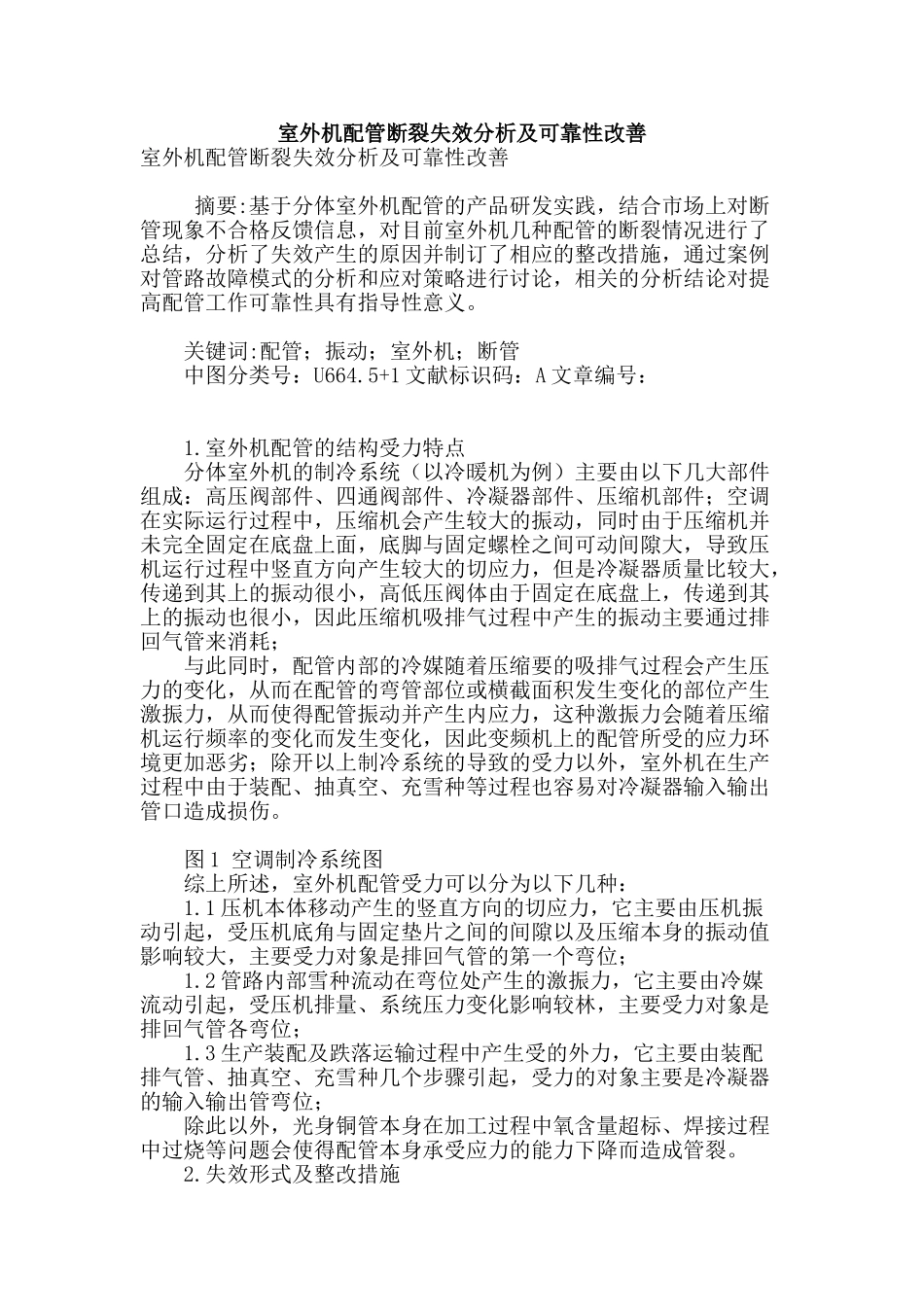

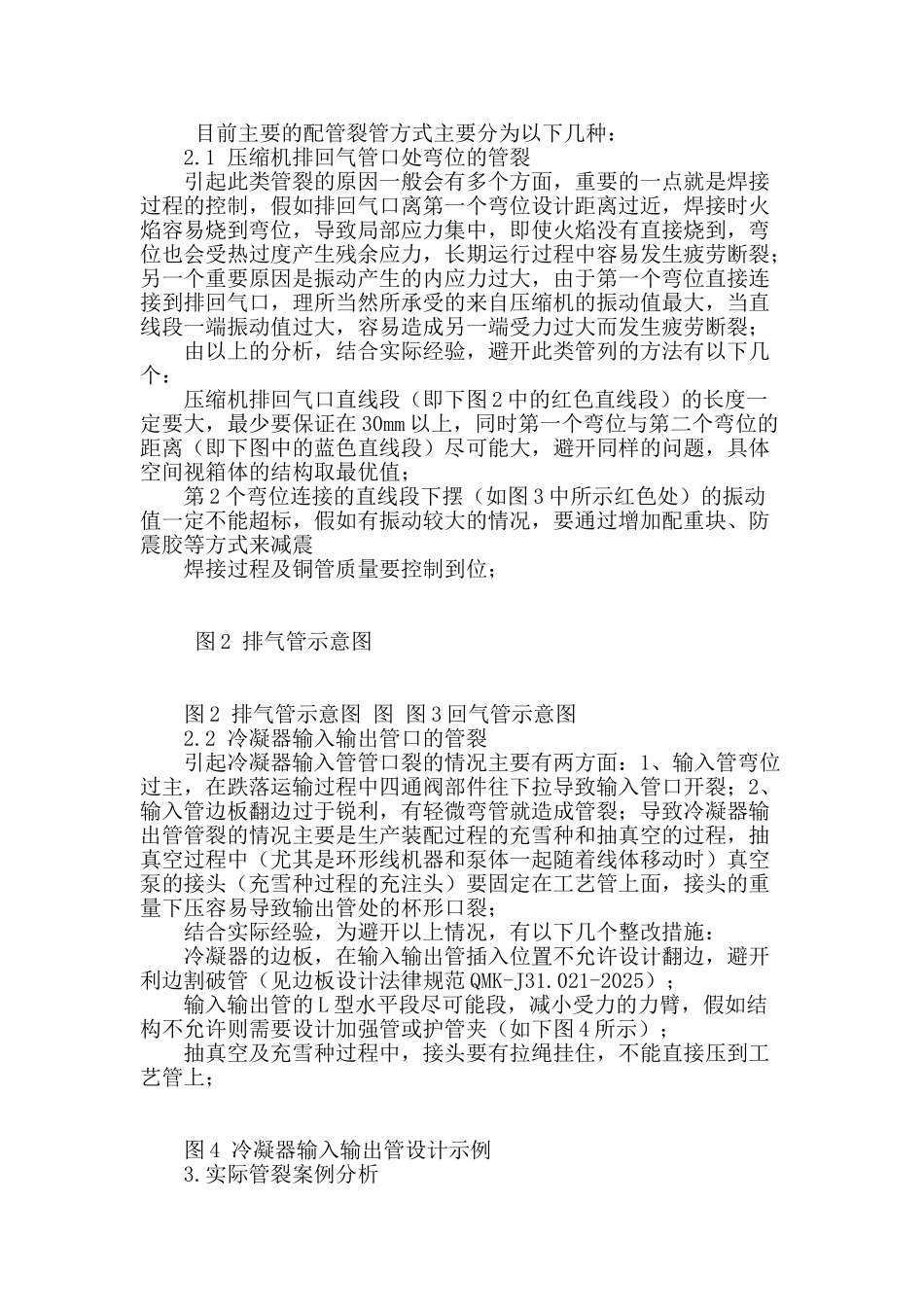

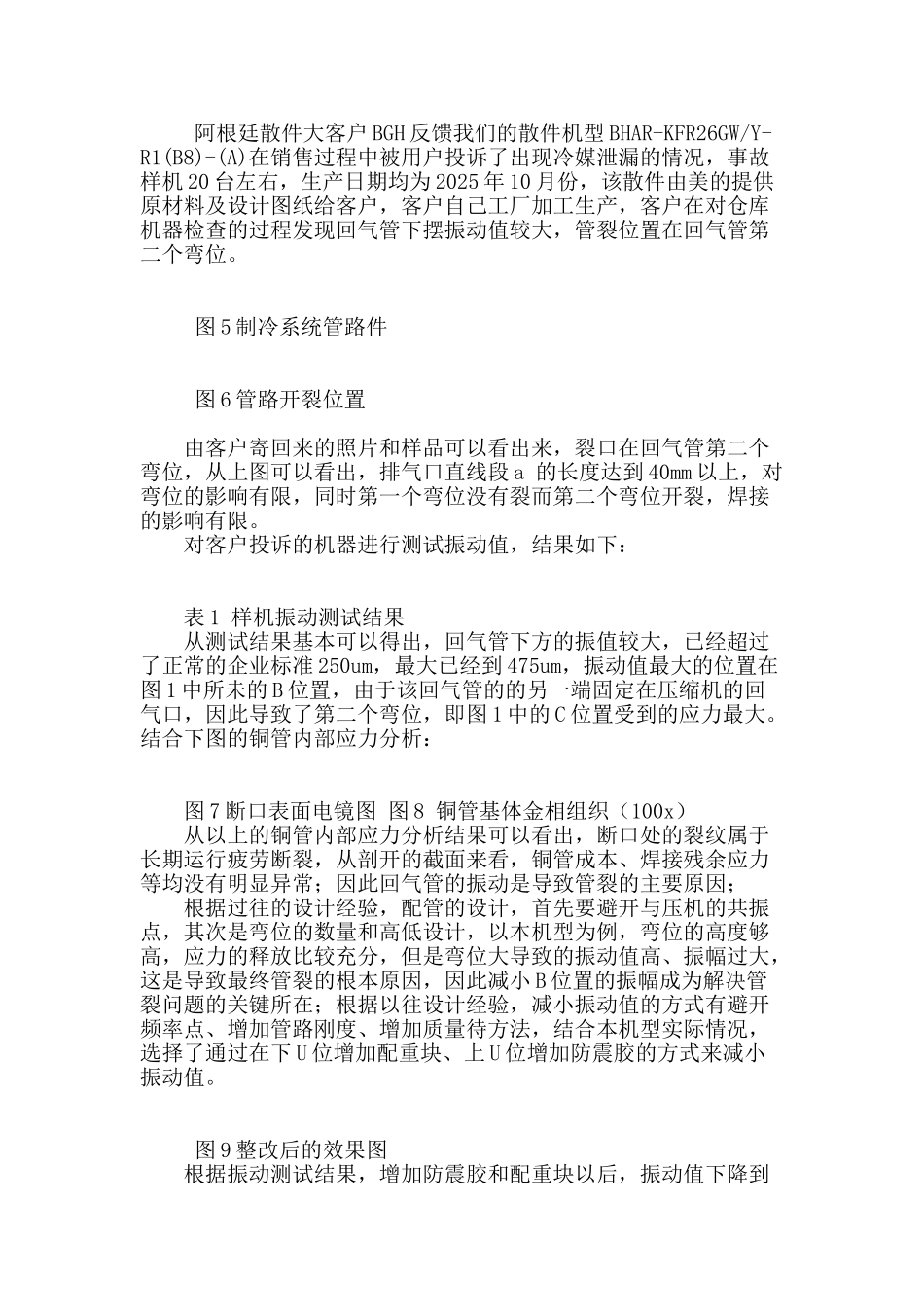

室外机配管断裂失效分析及可靠性改善室外机配管断裂失效分析及可靠性改善 摘要:基于分体室外机配管的产品研发实践，结合市场上对断管现象不合格反馈信息，对目前室外机几种配管的断裂情况进行了总结，分析了失效产生的原因并制订了相应的整改措施，通过案例对管路故障模式的分析和应对策略进行讨论，相关的分析结论对提高配管工作可靠性具有指导性意义。 关键词:配管；振动；室外机；断管 中图分类号：U664.5+1 文献标识码：A 文章编号： 1.室外机配管的结构受力特点 分体室外机的制冷系统（以冷暖机为例）主要由以下几大部件组成：高压阀部件、四通阀部件、冷凝器部件、压缩机部件；空调在实际运行过程中，压缩机会产生较大的振动，同时由于压缩机并未完全固定在底盘上面，底脚与固定螺栓之间可动间隙大，导致压机运行过程中竖直方向产生较大的切应力，但是冷凝器质量比较大，传递到其上的振动很小，高低压阀体由于固定在底盘上，传递到其上的振动也很小，因此压缩机吸排气过程中产生的振动主要通过排回气管来消耗； 与此同时，配管内部的冷媒随着压缩要的吸排气过程会产生压力的变化，从而在配管的弯管部位或横截面积发生变化的部位产生激振力，从而使得配管振动并产生内应力，这种激振力会随着压缩机运行频率的变化而发生变化，因此变频机上的配管所受的应力环境更加恶劣；除开以上制冷系统的导致的受力以外，室外机在生产过程中由于装配、抽真空、充雪种等过程也容易对冷凝器输入输出管口造成损伤。 图 1 空调制冷系统图 综上所述，室外机配管受力可以分为以下几种： 1.1 压机本体移动产生的竖直方向的切应力，它主要由压机振动引起，受压机底角与固定垫片之间的间隙以及压缩本身的振动值影响较大，主要受力对象是排回气管的第一个弯位； 1.2 管路内部雪种流动在弯位处产生的激振力，它主要由冷媒流动引起，受压机排量、系统压力变化影响较林，主要受力对象是排回气管各弯位； 1.3 生产装配及跌落运输过程中产生受的外力，它主要由装配排气管、抽真空、充雪种几个步骤引起，受力的对象主要是冷凝器的输入输出管弯位； 除此以外，光身铜管本身在加工过程中氧含量超标、焊接过程中过烧等问题会使得配管本身承受应力的能力下降而造成管裂。 2.失效形式及整改措施 目前主要的配管裂管方式主要分为以下几种： 2.1 压缩机排回气管口处弯位的管裂 引起此类管裂的原因一般会有多个方面，重要的一点就是焊接过程的控制，假如排...
