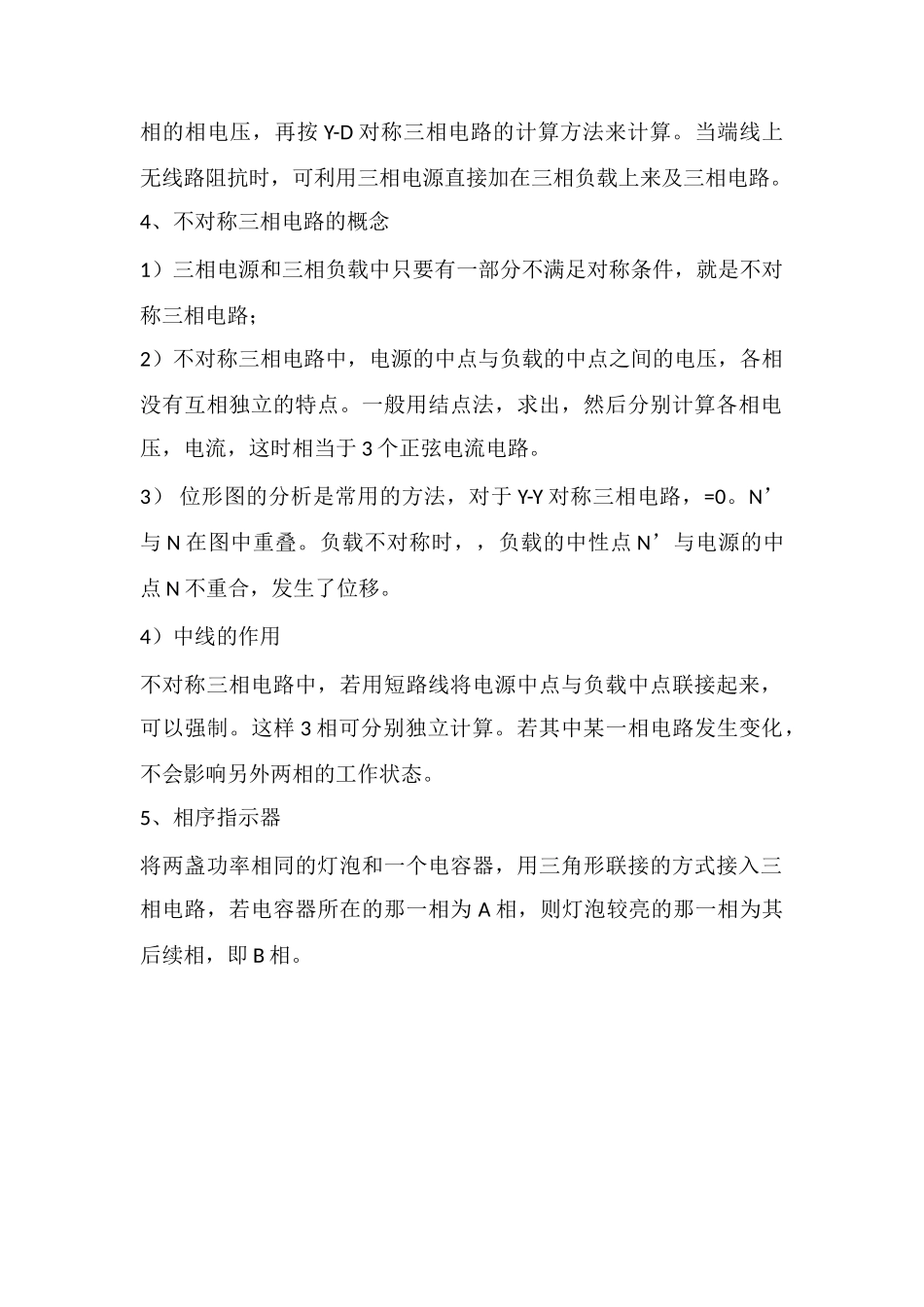

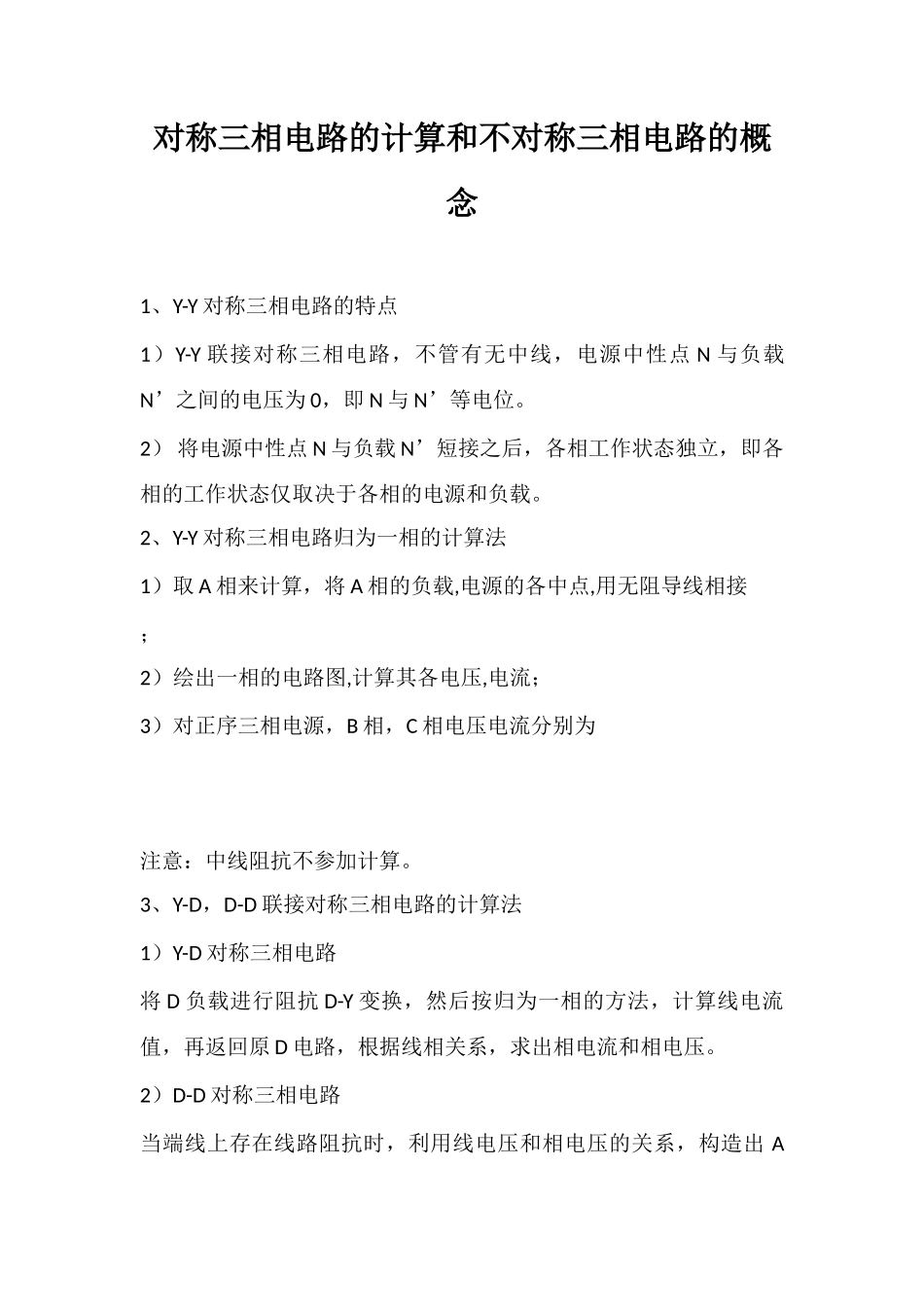

对称三相电路的计算和不对称三相电路的概念1、Y-Y 对称三相电路的特点1）Y-Y 联接对称三相电路，不管有无中线，电源中性点 N 与负载N’之间的电压为 0，即 N 与 N’等电位。2） 将电源中性点 N 与负载 N’短接之后，各相工作状态独立，即各相的工作状态仅取决于各相的电源和负载。2、Y-Y 对称三相电路归为一相的计算法1）取 A 相来计算，将 A 相的负载,电源的各中点,用无阻导线相接；2）绘出一相的电路图,计算其各电压,电流；3）对正序三相电源，B 相，C 相电压电流分别为注意：中线阻抗不参加计算。3、Y-D，D-D 联接对称三相电路的计算法1）Y-D 对称三相电路将 D 负载进行阻抗 D-Y 变换，然后按归为一相的方法，计算线电流值，再返回原 D 电路，根据线相关系，求出相电流和相电压。2）D-D 对称三相电路当端线上存在线路阻抗时，利用线电压和相电压的关系，构造出 A相的相电压，再按 Y-D 对称三相电路的计算方法来计算。当端线上无线路阻抗时，可利用三相电源直接加在三相负载上来及三相电路。4、不对称三相电路的概念1）三相电源和三相负载中只要有一部分不满足对称条件，就是不对称三相电路；2）不对称三相电路中，电源的中点与负载的中点之间的电压，各相没有互相独立的特点。一般用结点法，求出，然后分别计算各相电压，电流，这时相当于 3 个正弦电流电路。3） 位形图的分析是常用的方法，对于 Y-Y 对称三相电路，=0。N’与 N 在图中重叠。负载不对称时，，负载的中性点 N’与电源的中点 N 不重合，发生了位移。4）中线的作用不对称三相电路中，若用短路线将电源中点与负载中点联接起来，可以强制。这样 3 相可分别独立计算。若其中某一相电路发生变化，不会影响另外两相的工作状态。5、相序指示器将两盏功率相同的灯泡和一个电容器，用三角形联接的方式接入三相电路，若电容器所在的那一相为 A 相，则灯泡较亮的那一相为其后续相，即 B 相。
