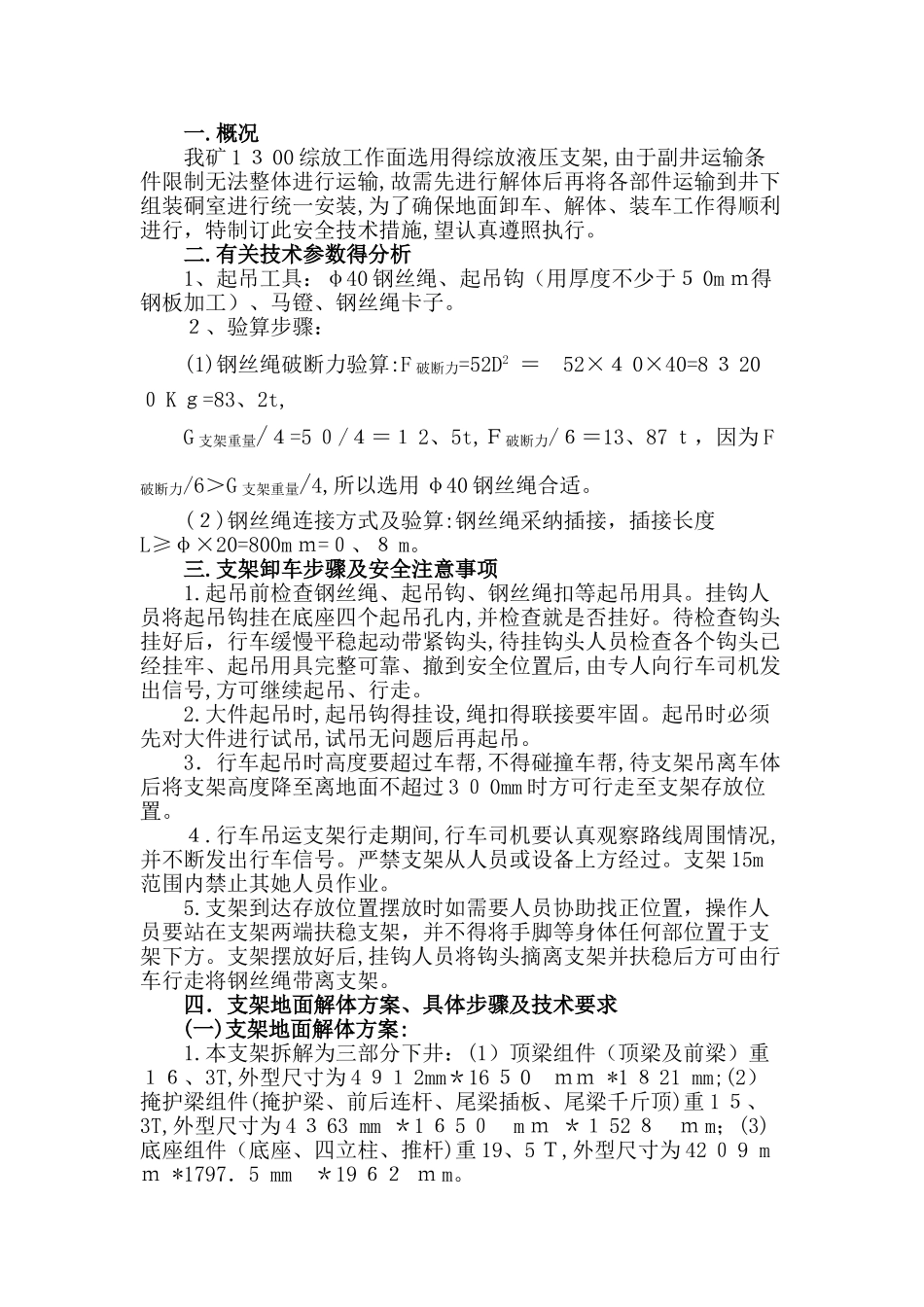

一.概况我矿 1 ３ 00 综放工作面选用得综放液压支架,由于副井运输条件限制无法整体进行运输,故需先进行解体后再将各部件运输到井下组装硐室进行统一安装,为了确保地面卸车、解体、装车工作得顺利进行，特制订此安全技术措施,望认真遵照执行。二.有关技术参数得分析1、起吊工具：φ40 钢丝绳、起吊钩（用厚度不少于５ 0m ｍ得钢板加工）、马镫、钢丝绳卡子。２、验算步骤：(1)钢丝绳破断力验算:F 破断力=52D2 ＝ 52×４ 0×40=8 ３ 20０ K ｇ=83、2t,G 支架重量/４=5 ０/４＝１ 2、5t,Ｆ破断力/６＝13、87 ｔ，因为 F破断力/6＞G 支架重量/4,所以选用 φ40 钢丝绳合适。(２)钢丝绳连接方式及验算:钢丝绳采纳插接，插接长度L≥φ×20=800m ｍ=０、８ m。三.支架卸车步骤及安全注意事项1.起吊前检查钢丝绳、起吊钩、钢丝绳扣等起吊用具。挂钩人员将起吊钩挂在底座四个起吊孔内,并检查就是否挂好。待检查钩头挂好后，行车缓慢平稳起动带紧钩头,待挂钩头人员检查各个钩头已经挂牢、起吊用具完整可靠、撤到安全位置后,由专人向行车司机发出信号,方可继续起吊、行走。2.大件起吊时,起吊钩得挂设,绳扣得联接要牢固。起吊时必须先对大件进行试吊,试吊无问题后再起吊。3．行车起吊时高度要超过车帮,不得碰撞车帮,待支架吊离车体后将支架高度降至离地面不超过 3 ０ 0mm 时方可行走至支架存放位置。４.行车吊运支架行走期间,行车司机要认真观察路线周围情况,并不断发出行车信号。严禁支架从人员或设备上方经过。支架 15m范围内禁止其她人员作业。5.支架到达存放位置摆放时如需要人员协助找正位置，操作人员要站在支架两端扶稳支架，并不得将手脚等身体任何部位置于支架下方。支架摆放好后,挂钩人员将钩头摘离支架并扶稳后方可由行车行走将钢丝绳带离支架。四．支架地面解体方案、具体步骤及技术要求(一)支架地面解体方案:1.本支架拆解为三部分下井：(1）顶梁组件（顶梁及前梁）重１６、3T,外型尺寸为 4 ９１ 2mm＊16 ５ 0 ｍｍ *1 ８ 21 mm;(2）掩护梁组件(掩护梁、前后连杆、尾梁插板、尾梁千斤顶)重 1 ５、3T,外型尺寸为 4 ３ 63 mm ＊1 ６ 5 ０ m ｍ ＊１ 52 ８ ｍ m；(3)底座组件（底座、四立柱、推杆)重 19、5 Ｔ,外型尺寸为 42 ０ 9 mｍ *1797．5 mm ＊19 ６２ ｍ m。注：以上组件重为含平板车得重量,平板车重 1、８吨。2、 支架解体顺序：（1)清理施工现场,将设备拆解工具准备...
