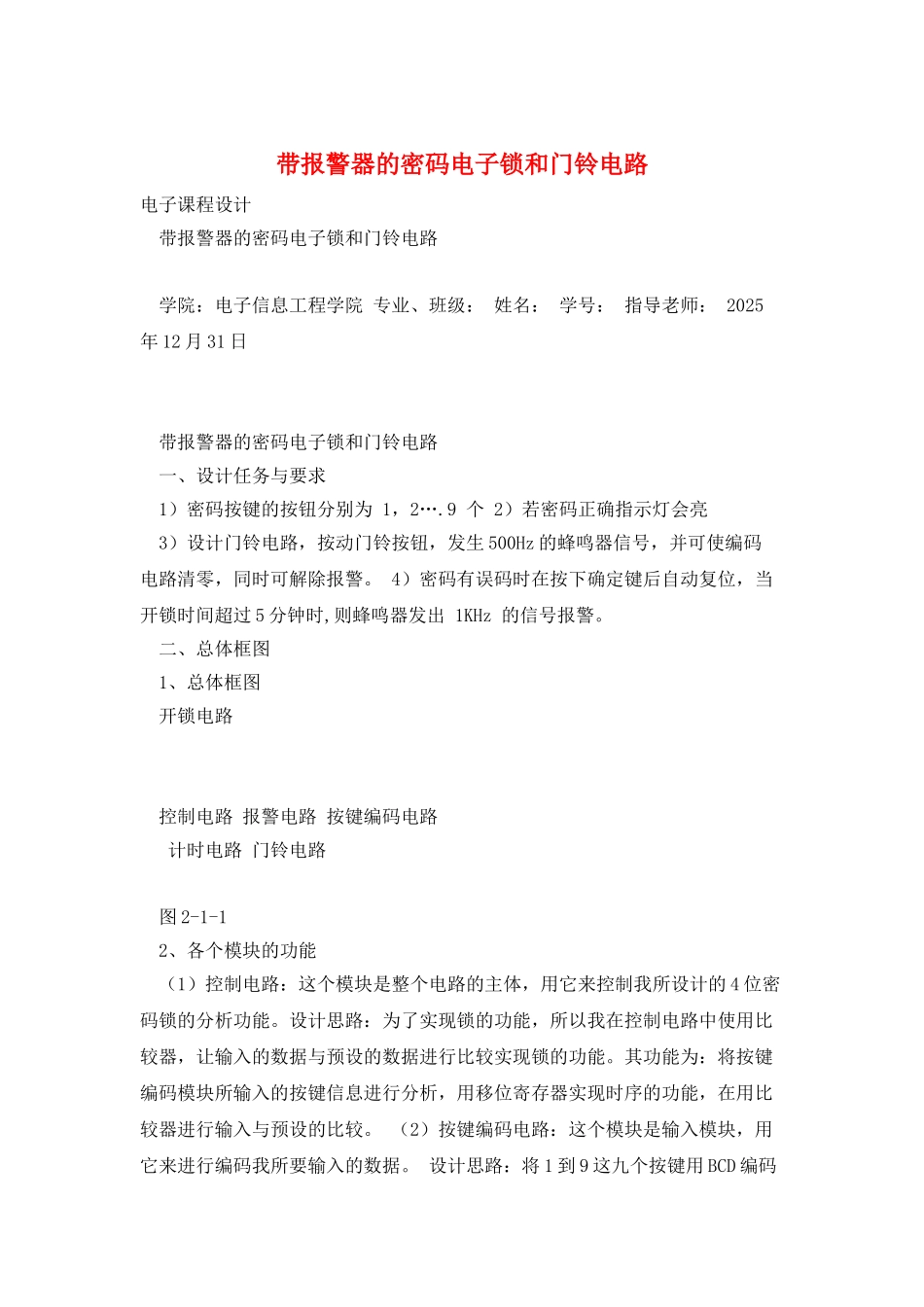

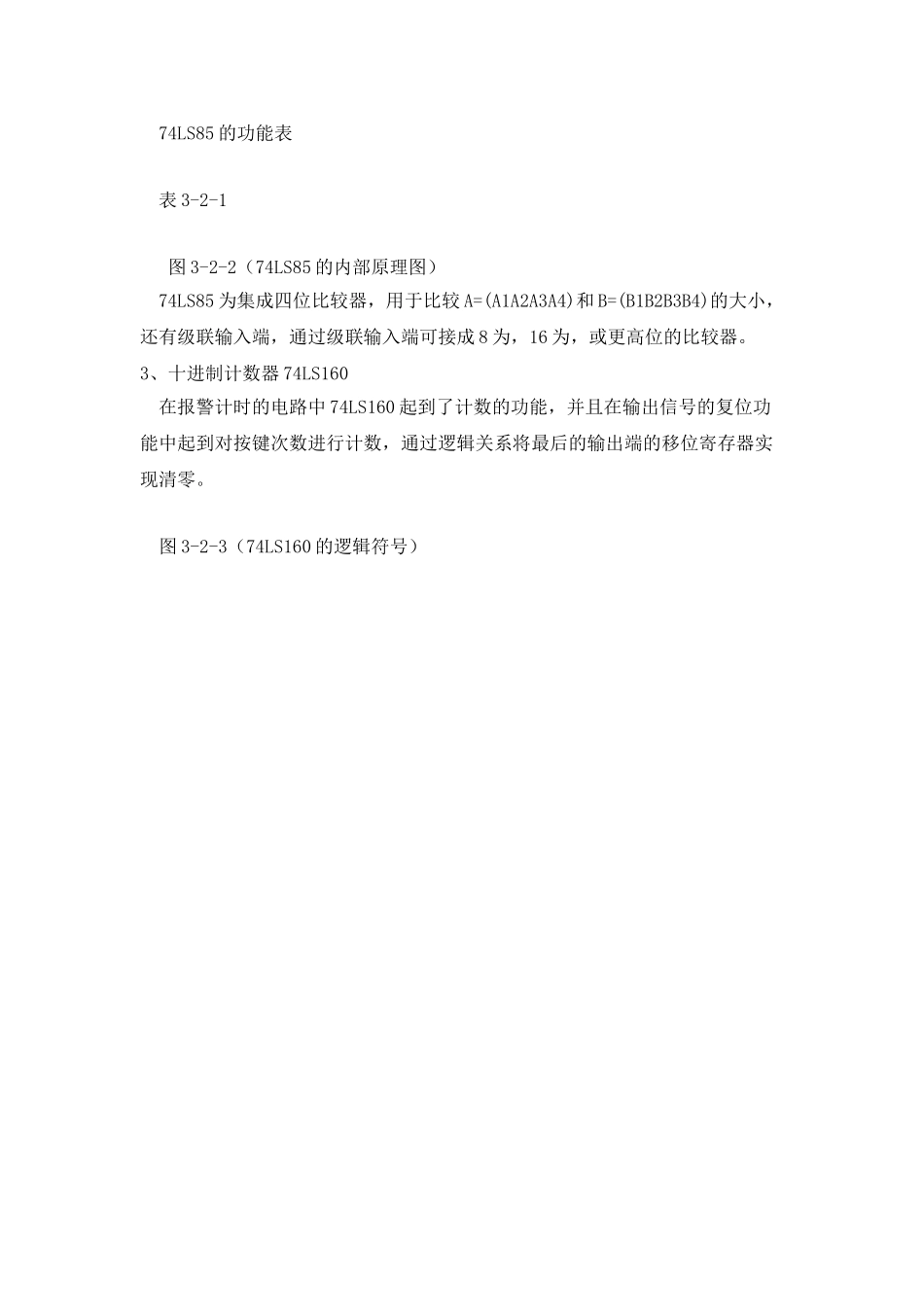

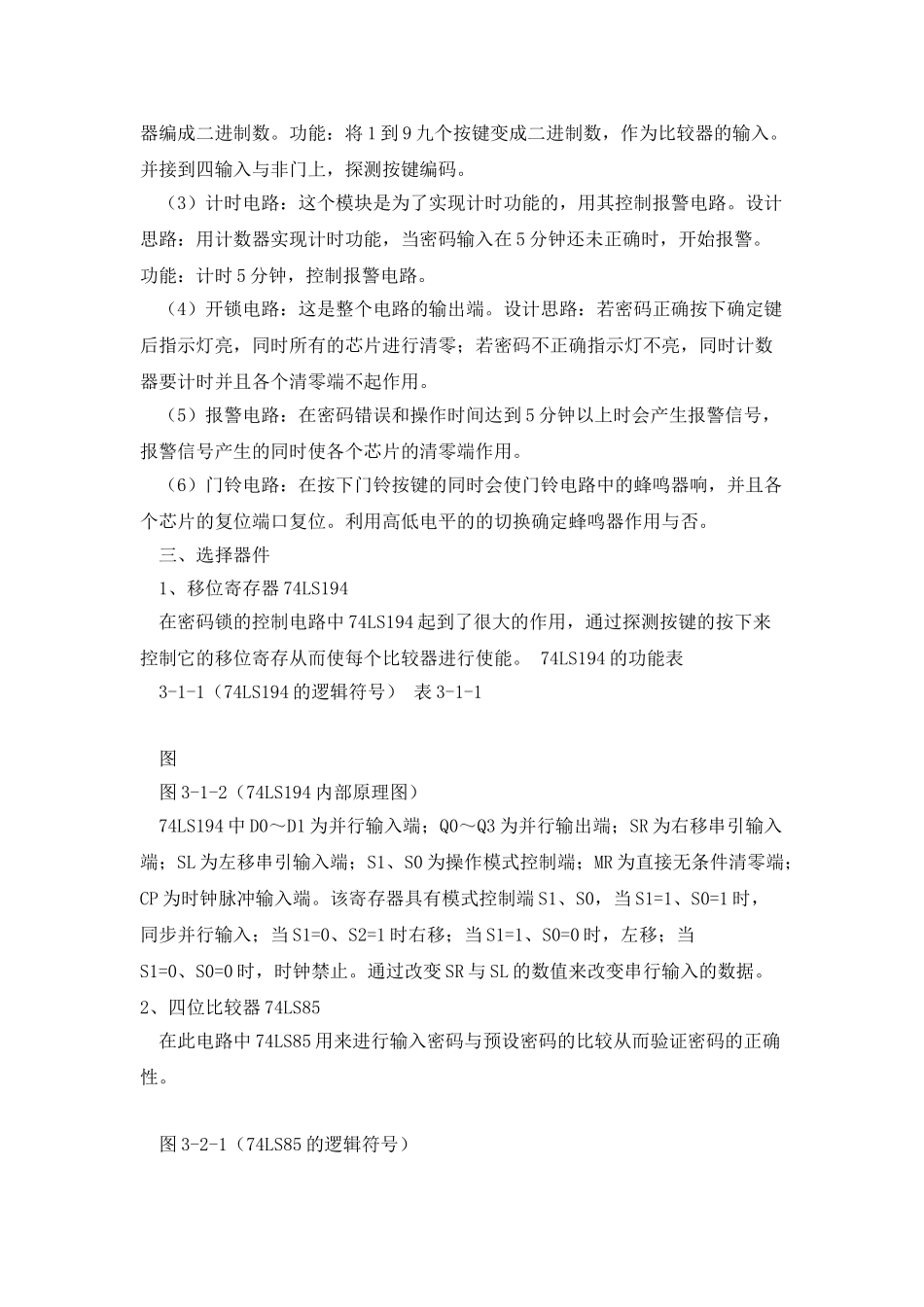

带报警器的密码电子锁和门铃电路电子课程设计 带报警器的密码电子锁和门铃电路 学院：电子信息工程学院 专业、班级： 姓名： 学号： 指导老师： 2025年 12 月 31 日 带报警器的密码电子锁和门铃电路 一、设计任务与要求 1）密码按键的按钮分别为 1，2….9 个 2）若密码正确指示灯会亮 3）设计门铃电路，按动门铃按钮，发生 500Hz 的蜂鸣器信号，并可使编码 电路清零，同时可解除报警。 4）密码有误码时在按下确定键后自动复位，当开锁时间超过 5 分钟时,则蜂鸣器发出 1KHz 的信号报警。 二、总体框图 1、总体框图 开锁电路 控制电路 报警电路 按键编码电路 计时电路 门铃电路 图 2-1-1 2、各个模块的功能 （1）控制电路：这个模块是整个电路的主体，用它来控制我所设计的 4 位密码锁的分析功能。设计思路：为了实现锁的功能，所以我在控制电路中使用比较器，让输入的数据与预设的数据进行比较实现锁的功能。其功能为：将按键编码模块所输入的按键信息进行分析，用移位寄存器实现时序的功能，在用比较器进行输入与预设的比较。 （2）按键编码电路：这个模块是输入模块，用它来进行编码我所要输入的数据。 设计思路：将 1 到 9 这九个按键用 BCD 编码器编成二进制数。功能：将 1 到 9 九个按键变成二进制数，作为比较器的输入。并接到四输入与非门上，探测按键编码。 （3）计时电路：这个模块是为了实现计时功能的，用其控制报警电路。设计思路：用计数器实现计时功能，当密码输入在 5 分钟还未正确时，开始报警。功能：计时 5 分钟，控制报警电路。 （4）开锁电路：这是整个电路的输出端。设计思路：若密码正确按下确定键后指示灯亮，同时所有的芯片进行清零；若密码不正确指示灯不亮，同时计数器要计时并且各个清零端不起作用。 （5）报警电路：在密码错误和操作时间达到 5 分钟以上时会产生报警信号，报警信号产生的同时使各个芯片的清零端作用。 （6）门铃电路：在按下门铃按键的同时会使门铃电路中的蜂鸣器响，并且各个芯片的复位端口复位。利用高低电平的的切换确定蜂鸣器作用与否。 三、选择器件 1、移位寄存器 74LS194 在密码锁的控制电路中 74LS194 起到了很大的作用，通过探测按键的按下来控制它的移位寄存从而使每个比较器进行使能。 74LS194 的功能表 3-1-1（74LS194 的逻辑符号） 表 3-1-1 图 图 3-1-2（74LS194 内部原理图） 74LS194 中 D0～D1 为...
