常用结构疲劳分析软件的对比

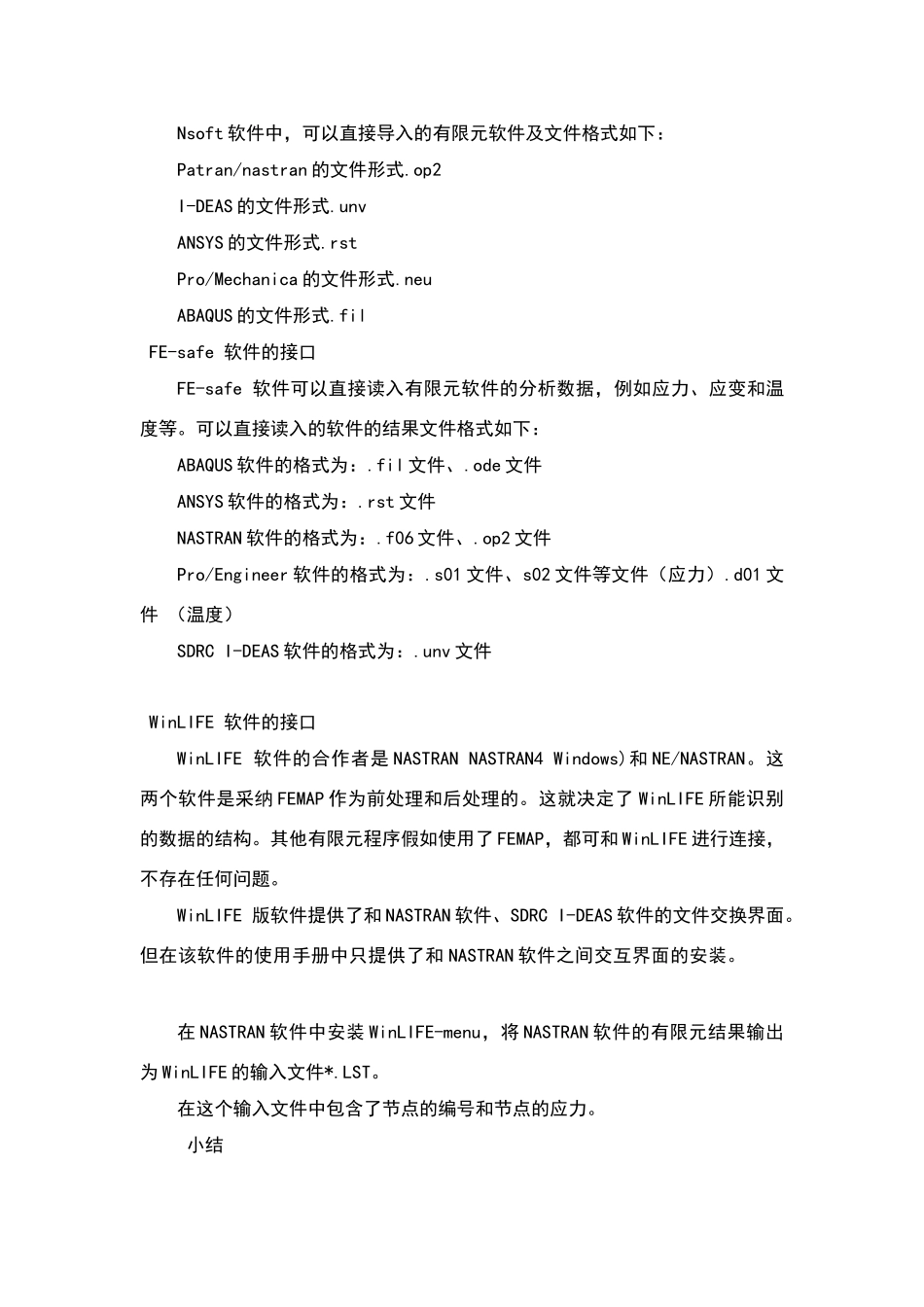

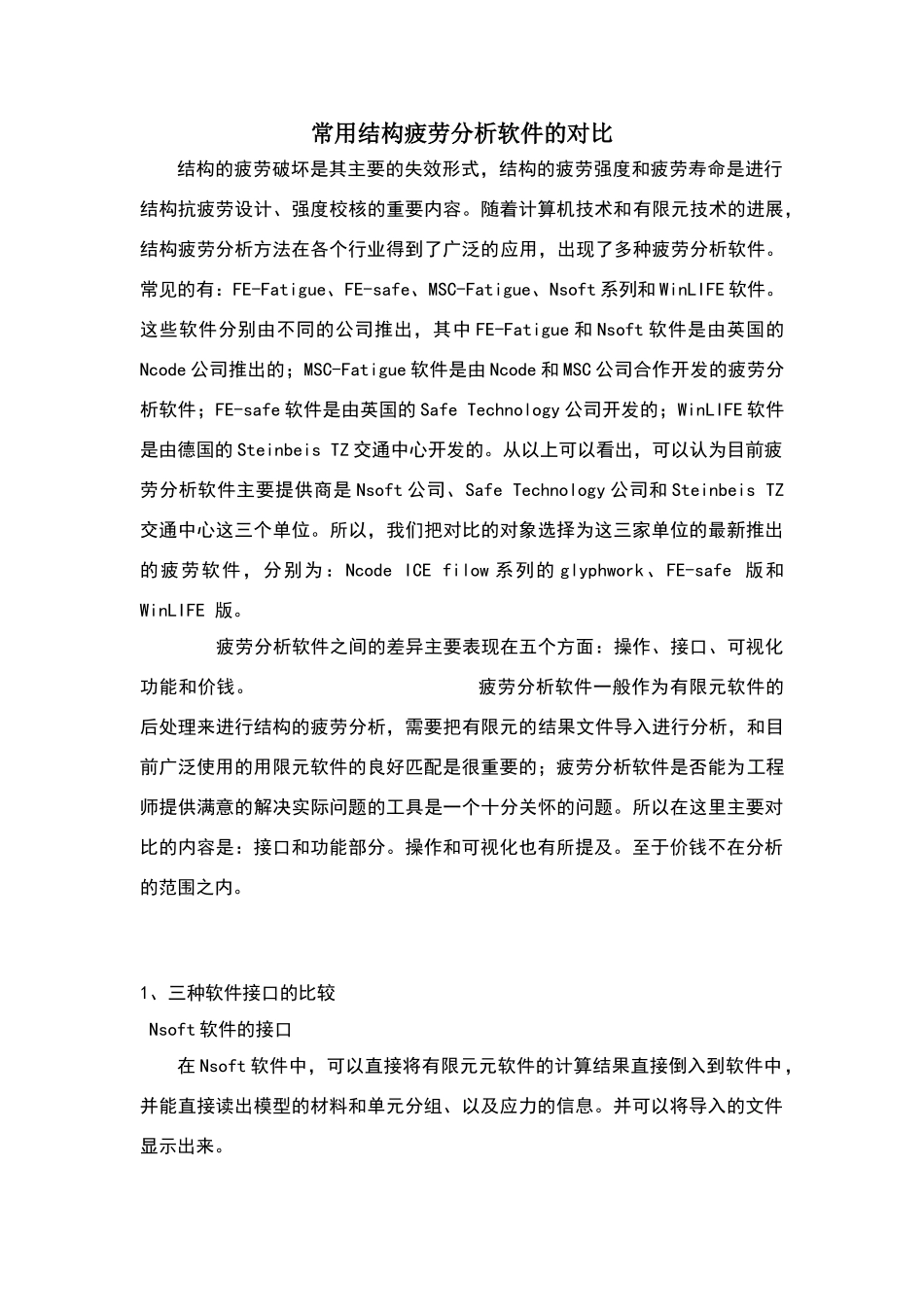

常用结构疲劳分析软件的对比结构的疲劳破坏是其主要的失效形式，结构的疲劳强度和疲劳寿命是进行结构抗疲劳设计、强度校核的重要内容。随着计算机技术和有限元技术的进展，结构疲劳分析方法在各个行业得到了广泛的应用，出现了多种疲劳分析软件。常见的有：FE-Fatigue、FE-safe、MSC-Fatigue、Nsoft 系列和 WinLIFE 软件。这些软件分别由不同的公司推出，其中 FE-Fatigue 和 Nsoft 软件是由英国的Ncode 公司推出的；MSC-Fatigue 软件是由 Ncode 和 MSC 公司合作开发的疲劳分析软件；FE-safe 软件是由英国的 Safe Technology 公司开发的；WinLIFE 软件是由德国的 Steinbeis TZ 交通中心开发的。从以上可以看出，可以认为目前疲劳分析软件主要提供商是 Nsoft 公司、Safe Technology 公司和 Steinbeis TZ交通中心这三个单位。所以，我们把对比的对象选择为这三家单位的最新推出的疲劳软件，分别为：Ncode ICE filow 系列的 glyphwork、FE-safe 版和WinLIFE 版。6 P$ s) p }: N 疲劳分析软件之间的差异主要表现在五个方面：操作、接口、可视化功能和价钱。/ g2 y' H/ g# i" _# s 疲劳分析软件一般作为有限元软件的后处理来进行结构的疲劳分析，需要把有限元的结果文件导入进行分析，和目前广泛使用的用限元软件的良好匹配是很重要的；疲劳分析软件是否能为工程师提供满意的解决实际问题的工具是一个十分关怀的问题。所以在这里主要对比的内容是：接口和功能部分。操作和可视化也有所提及。至于价钱不在分析的范围之内。1、三种软件接口的比较) M0 j7 U1 M, r8 Nsoft 软件的接口在 Nsoft 软件中，可以直接将有限元元软件的计算结果直接倒入到软件中，并能直接读出模型的材料和单元分组、以及应力的信息。并可以将导入的文件显示出来。9 v2 N0 I7 N+ [' _ Nsoft 软件中，可以直接导入的有限元软件及文件格式如下：Patran/nastran 的文件形式.op2I-DEAS 的文件形式.unv' v0 n: c# q6 C5 ANSYS 的文件形式.rst9 T: M" R: \. x! I! @' v. X、Pro/Mechanica 的文件形式.neu- \9 j2 X1 g4 B j& w2 AABAQUS 的文件形式.fil# z FE-safe 软件的接口FE-safe 软件可以直接读入有限元软件的分析数据，例如应力、应变和温度等。可以直接读入的软件的结果文件格式如下：ABAQUS 软件的格式为：.fil 文件、.ode 文件 ANSYS 软件的格式为：.rst 文件 0 w! V%...
