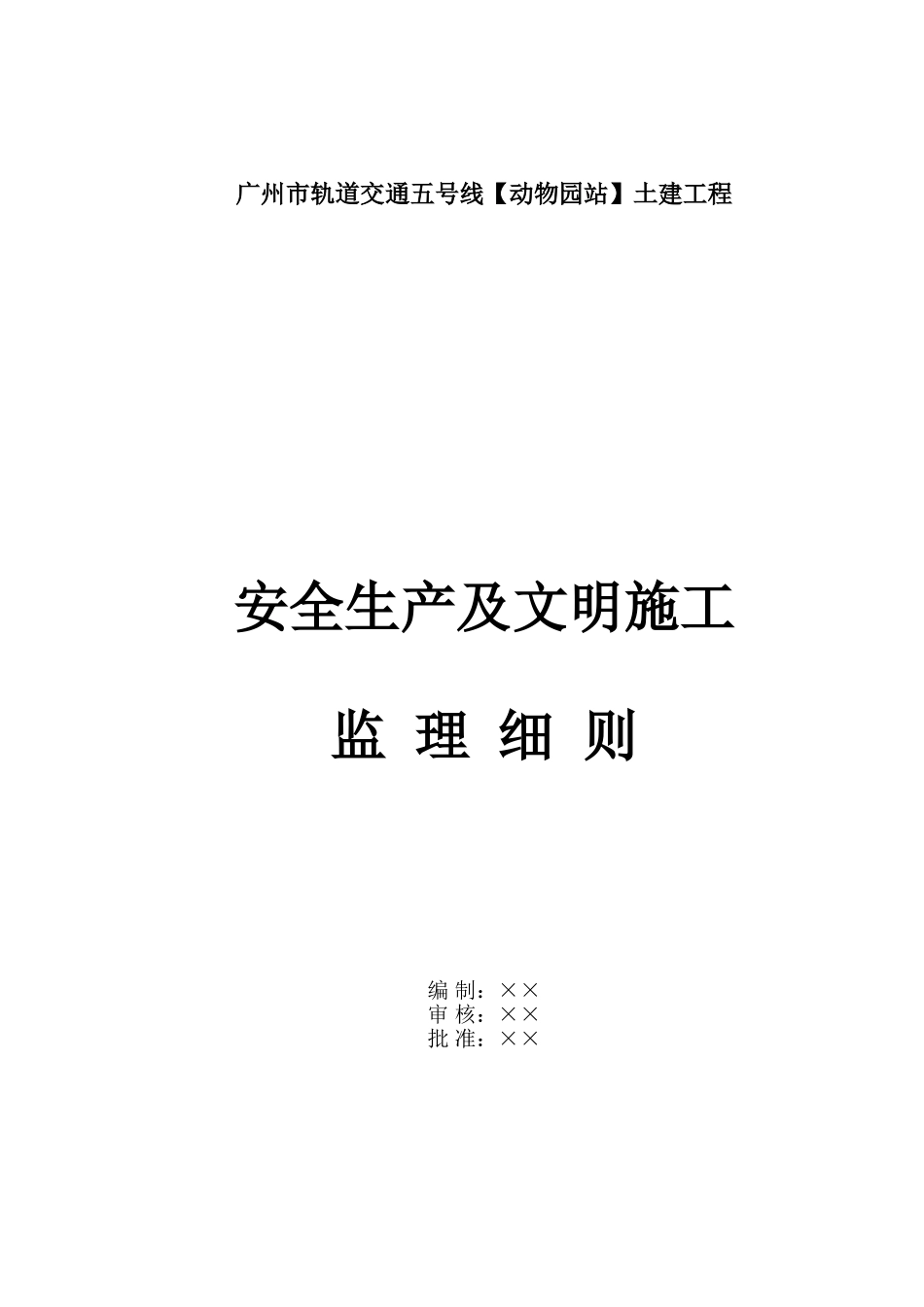

广州市轨道交通五号线动物园站土建工程安全生产及文明施工监理细则

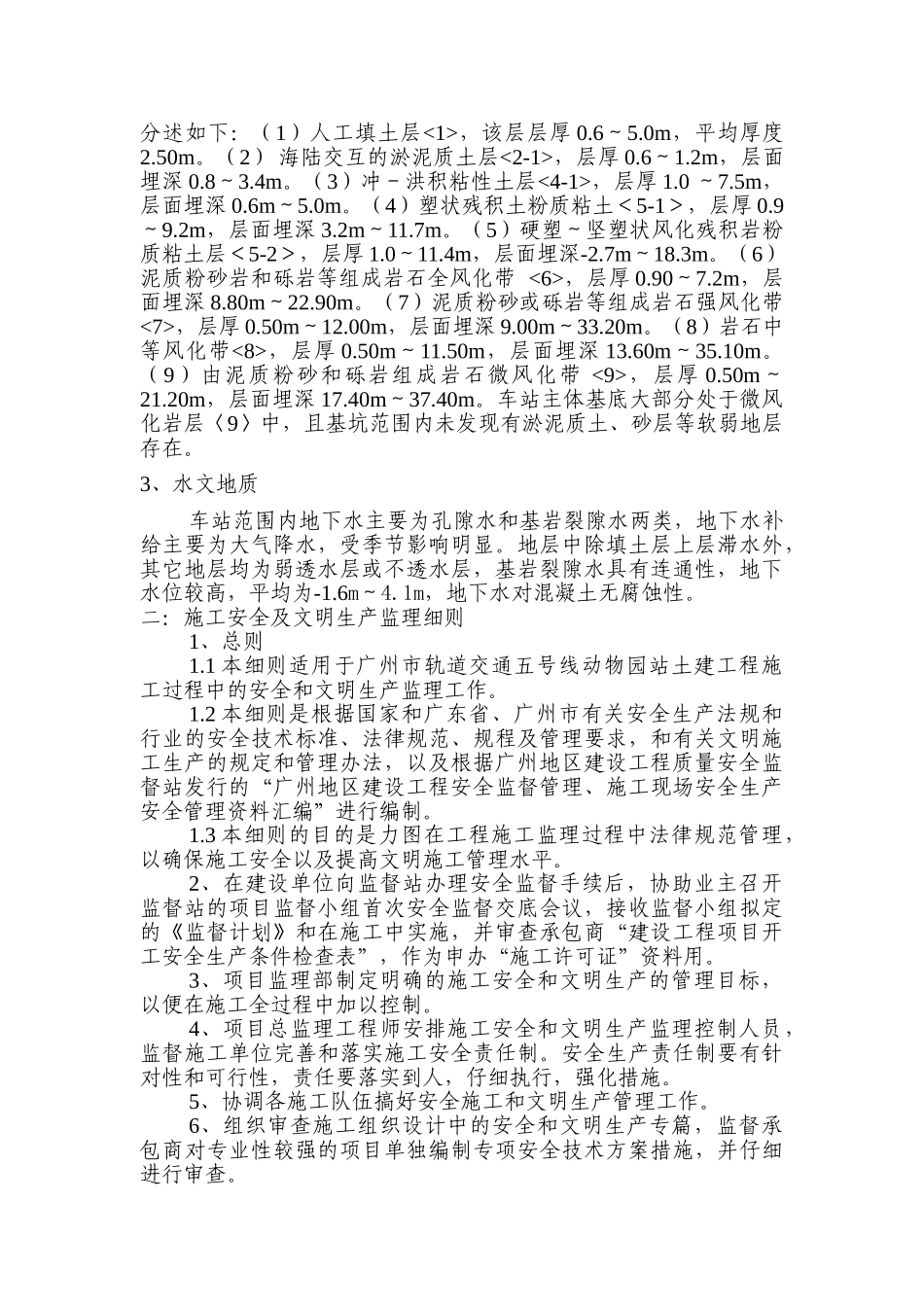

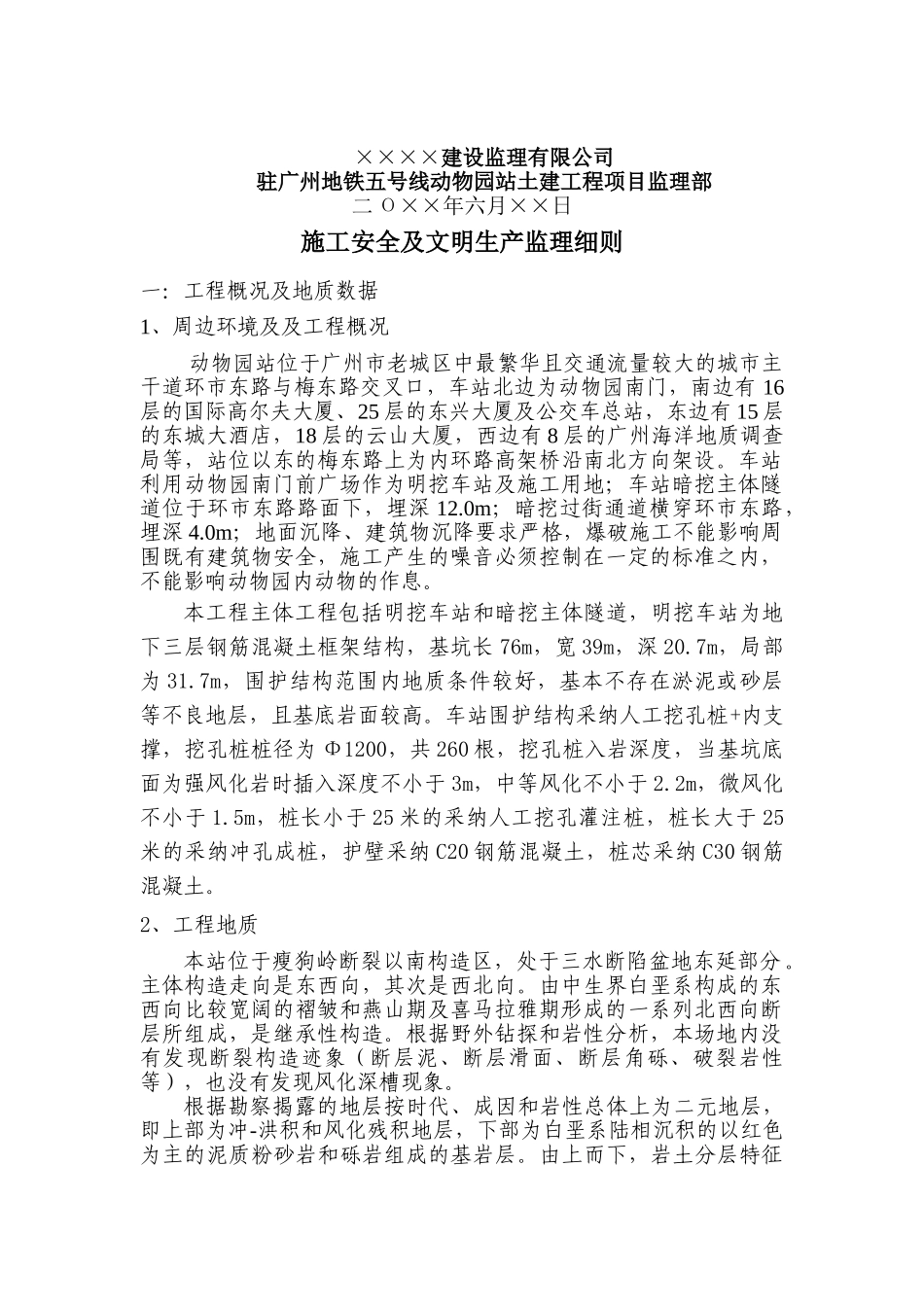

广州市轨道交通五号线【动物园站】土建工程安全生产及文明施工监 理 细 则编 制：××审 核：××批 准：××××××建设监理有限公司驻广州地铁五号线动物园站土建工程项目监理部二 Ο××年六月××日施工安全及文明生产监理细则一：工程概况及地质数据1、周边环境及及工程概况动物园站位于广州市老城区中最繁华且交通流量较大的城市主干道环市东路与梅东路交叉口，车站北边为动物园南门，南边有 16层的国际高尔夫大厦、25 层的东兴大厦及公交车总站，东边有 15 层的东城大酒店，18 层的云山大厦，西边有 8 层的广州海洋地质调查局等，站位以东的梅东路上为内环路高架桥沿南北方向架设。车站利用动物园南门前广场作为明挖车站及施工用地；车站暗挖主体隧道位于环市东路路面下，埋深 12.0m；暗挖过街通道横穿环市东路，埋深 4.0m；地面沉降、建筑物沉降要求严格，爆破施工不能影响周围既有建筑物安全，施工产生的噪音必须控制在一定的标准之内，不能影响动物园内动物的作息。本工程主体工程包括明挖车站和暗挖主体隧道，明挖车站为地下三层钢筋混凝土框架结构，基坑长 76m，宽 39m，深 20.7m，局部为 31.7m，围护结构范围内地质条件较好，基本不存在淤泥或砂层等不良地层，且基底岩面较高。车站围护结构采纳人工挖孔桩+内支撑，挖孔桩桩径为 Φ1200，共 260 根，挖孔桩入岩深度，当基坑底面为强风化岩时插入深度不小于 3m，中等风化不小于 2.2m，微风化不小于 1.5m，桩长小于 25 米的采纳人工挖孔灌注桩，桩长大于 25米的采纳冲孔成桩，护壁采纳 C20 钢筋混凝土，桩芯采纳 C30 钢筋混凝土。2、工程地质本站位于瘦狗岭断裂以南构造区，处于三水断陷盆地东延部分。主体构造走向是东西向，其次是西北向。由中生界白垩系构成的东西向比较宽阔的褶皱和燕山期及喜马拉雅期形成的一系列北西向断层所组成，是继承性构造。根据野外钻探和岩性分析，本场地内没有发现断裂构造迹象（断层泥、断层滑面、断层角砾、破裂岩性等），也没有发现风化深槽现象。根据勘察揭露的地层按时代、成因和岩性总体上为二元地层，即上部为冲-洪积和风化残积地层，下部为白垩系陆相沉积的以红色为主的泥质粉砂岩和砾岩组成的基岩层。由上而下，岩土分层特征分述如下：（1）人工填土层<1>，该层层厚 0.6～5.0m，平均厚度2.50m。（2） 海陆交互的淤泥质土层<2-1>，层厚 0.6～1.2m，层面埋深 0.8～3.4m。（3）冲－洪积粘性土层<4-1>，层厚 ...
