应用PowerDesigner软件设计数据库表

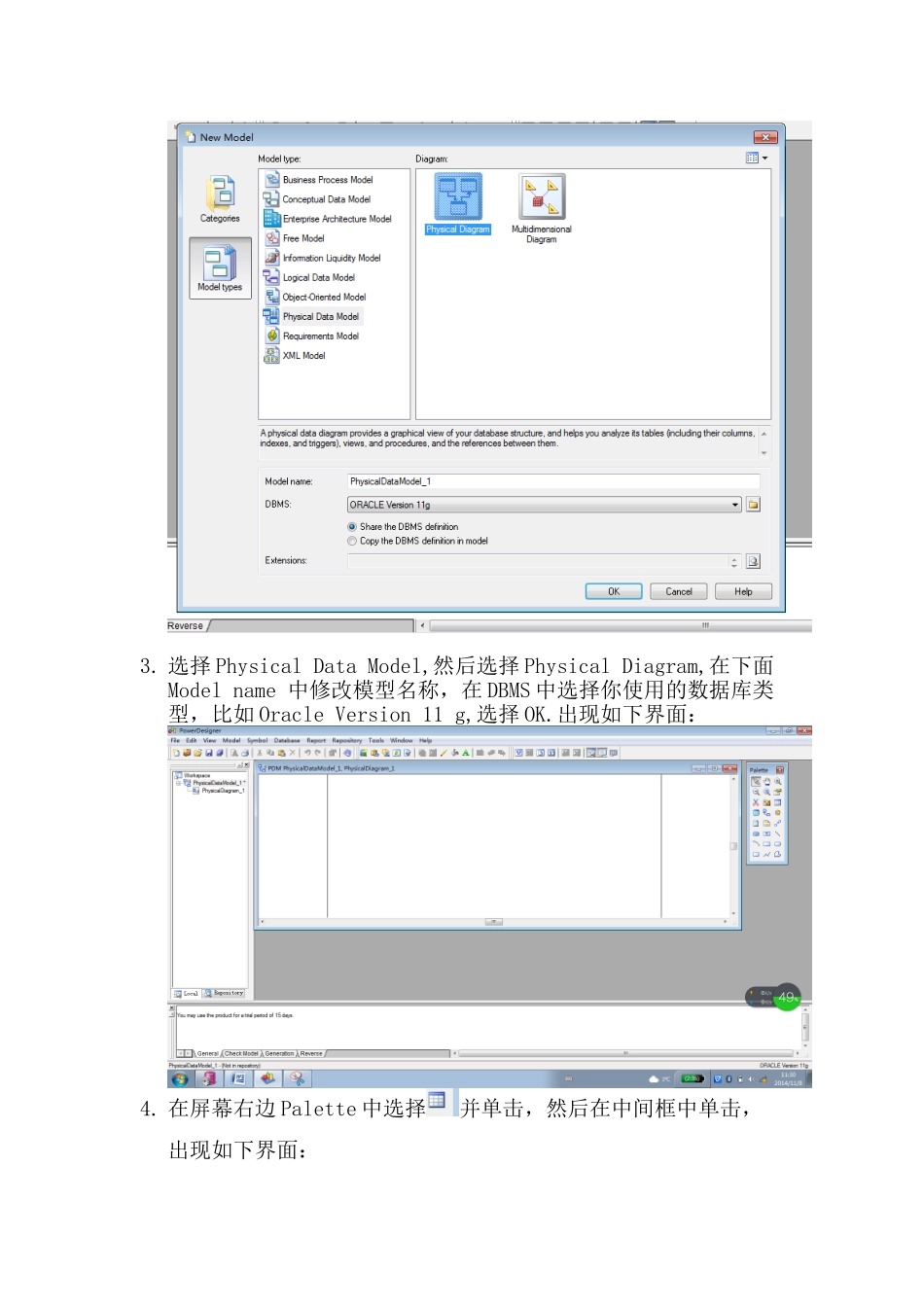

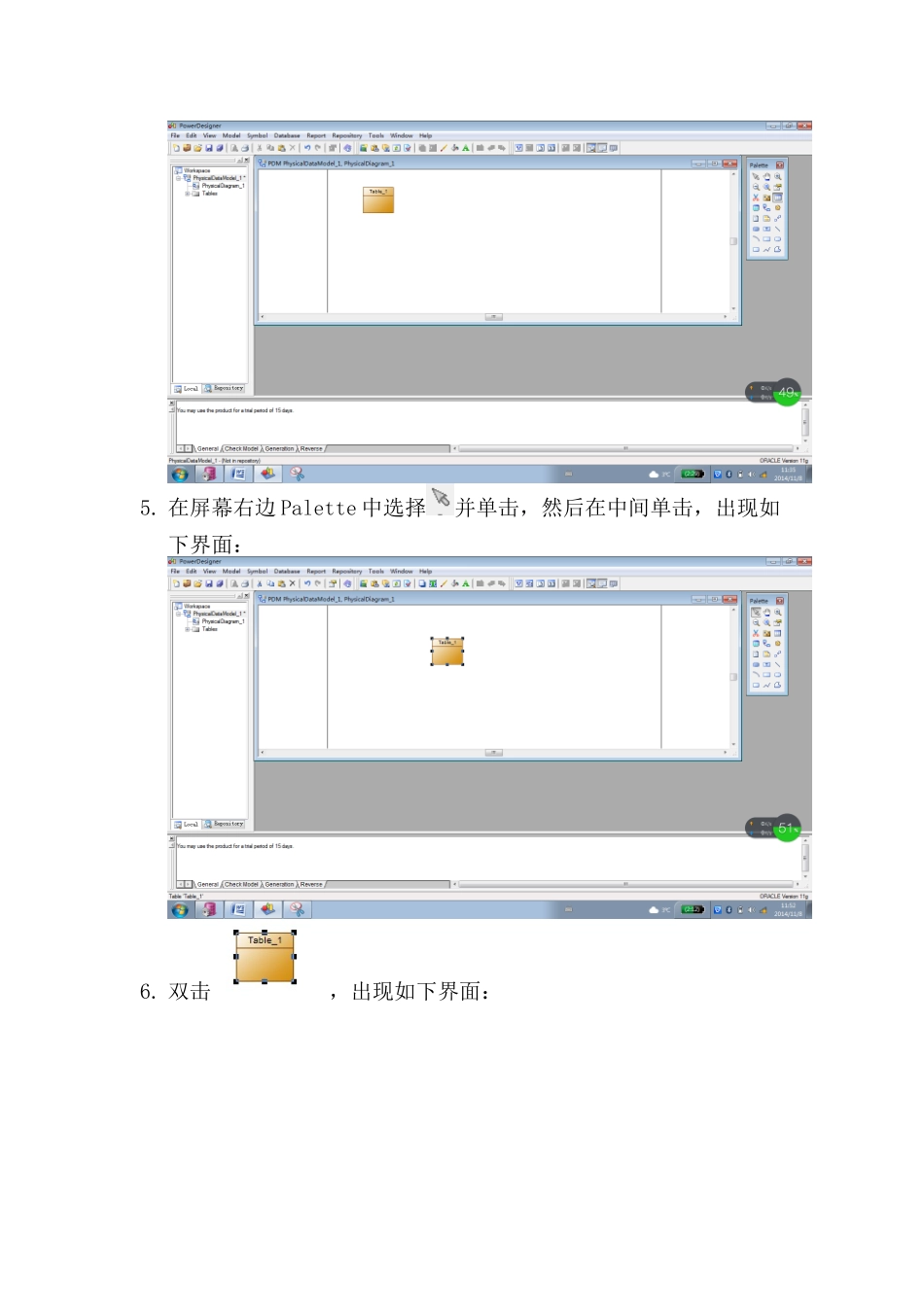

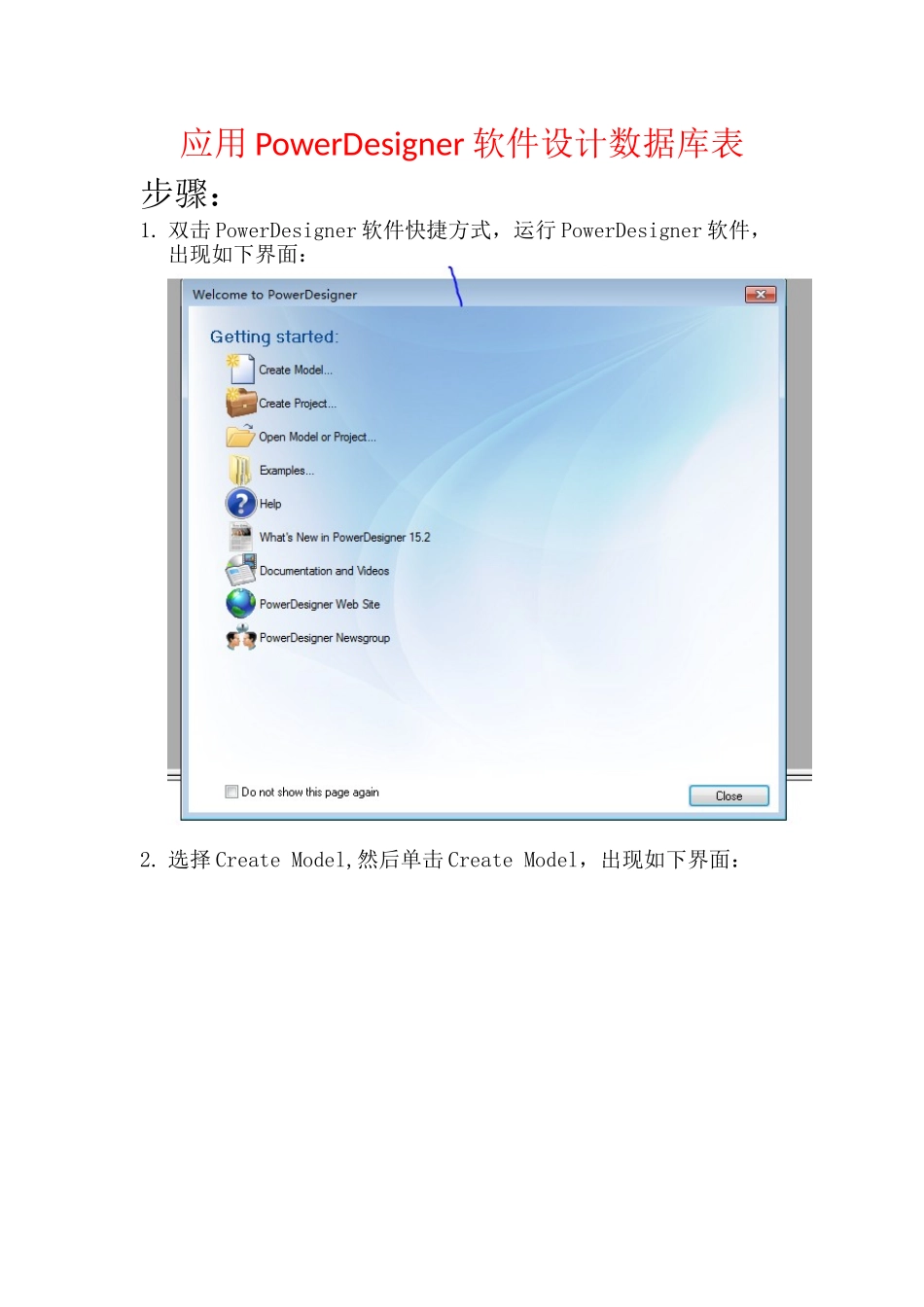

应用 PowerDesigner 软件设计数据库表步骤：1. 双击 PowerDesigner 软件快捷方式，运行 PowerDesigner 软件，出现如下界面：2. 选择 Create Model,然后单击 Create Model，出现如下界面：3. 选择 Physical Data Model,然后选择 Physical Diagram,在下面Model name 中修改模型名称，在 DBMS 中选择你使用的数据库类型，比如 Oracle Version 11 g,选择 OK.出现如下界面：4. 在屏幕右边 Palette 中选择并单击，然后在中间框中单击，出现如下界面：5. 在屏幕右边 Palette 中选择并单击，然后在中间单击，出现如下界面：6. 双击，出现如下界面：7. 在 name 中为要创建的表命名，名称为 users,如下图所示：8. 单击 Colunms,出现如下界面：9. 为 users 表添加所包含的字段，结果如下图所示：然后单击应用，再单击确定，users 表创建结束，结果如下：10.重复以第 4 步到第 9 步，分别创建 orders 表，orders_detail 表和 product 表，结果如下图所示：11.在屏幕右边 Palette 中选择并单击，然后在屏幕中间的找到 orders 表中的 o_u_id 字段和 users 表中的 u_id 字段，用鼠标单击 orders 表中的 o_u_id 字段,然后从 o_u_id 字段前面拖动鼠标到 users 表中的 u_id 字段前面，结果如下图所示：出现的 FK_Orders_Reference_Users 即是 orders 表关联到 users表的外键名称，在屏幕右边 Palette 中选择单击，然后双击FK_Orders_Reference_Users，出现如下界面：在 name 选项中可以修改外键名称，修改结果如下图所示：然后选择 Joins，出现如下界面：然后在表中的 Child Table Columns 下的第一行中单击,在向下的箭头中选择 users 表中的 o_u_id 字段和 orders 表中的 oid 关联，然后单击应用，再单击确定，如下界面所示：结果如下界面所示：12.重复以上第 11 步的操作，为 orders 表和orders_detail,orders_detail 和 product 表建立外键关联。结果如下界面所示：13.单击 database，出现如下界面：选择 Generate Database 单击，出现如下界面：选择 Options,出现如下界面：在以上界面中通过滚动条找到和，去掉二者前面的对号，然后单击 Preview 出现如下界面：你可以阅读一下生成的ＳＱＬ语句，然后再单击 General,出现如下界面：在 Directory 中选择 sql 脚本存储路径，然后在 File name 中为sql 脚本命名，最后单击确定。生成脚本文件成功。出现如下界面：单击 close 关闭。
