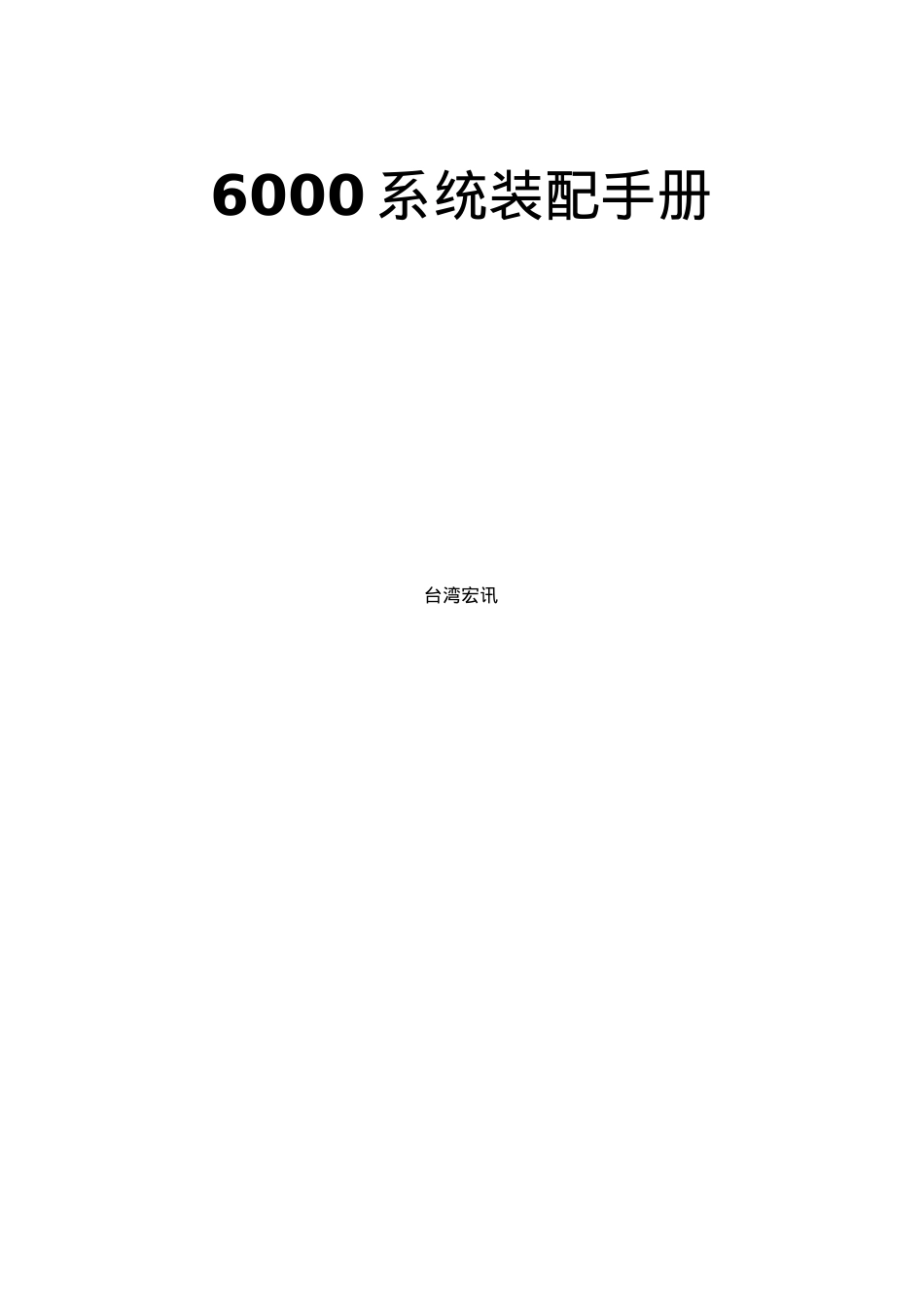

弘讯电脑说明书VIP专享

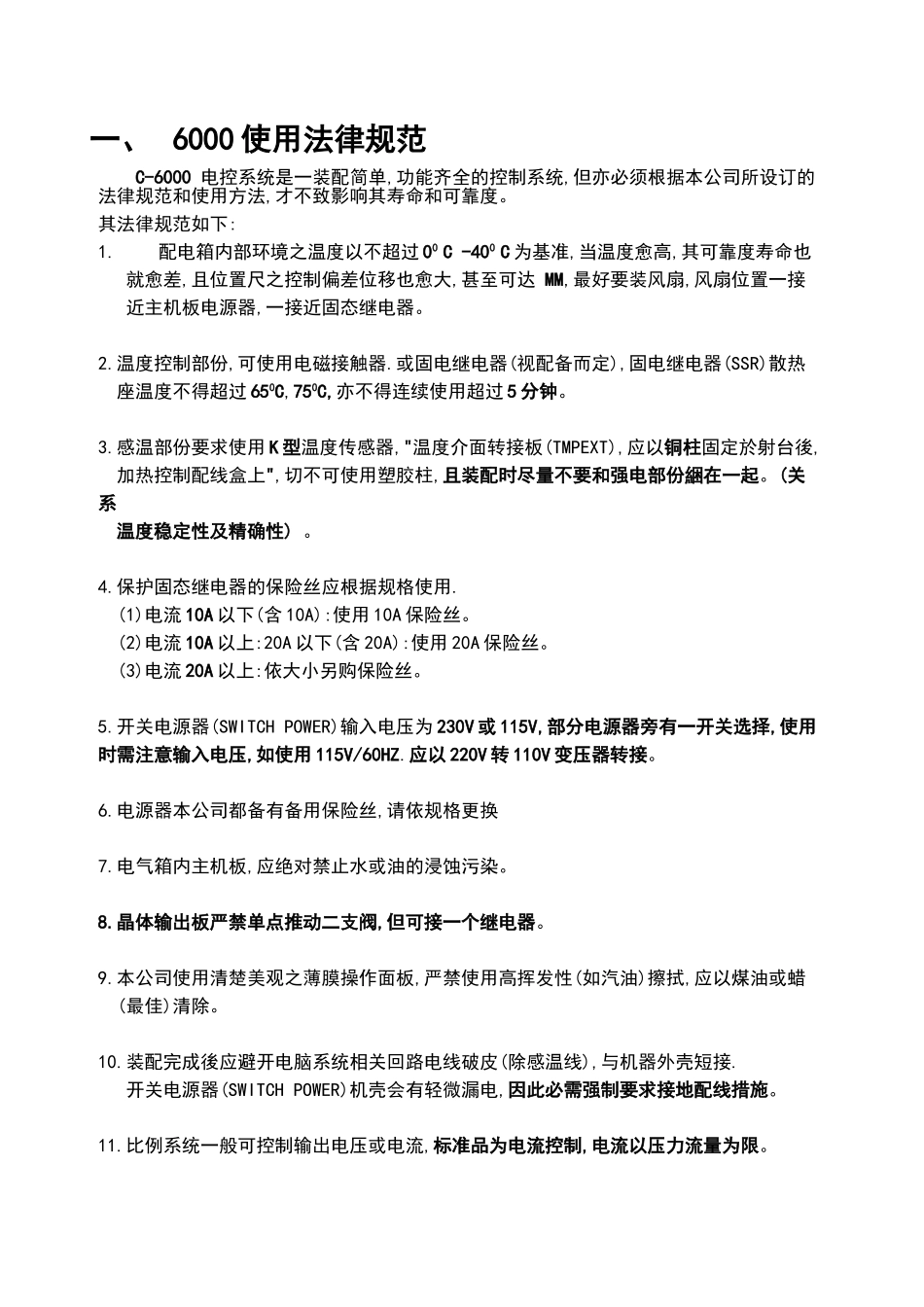

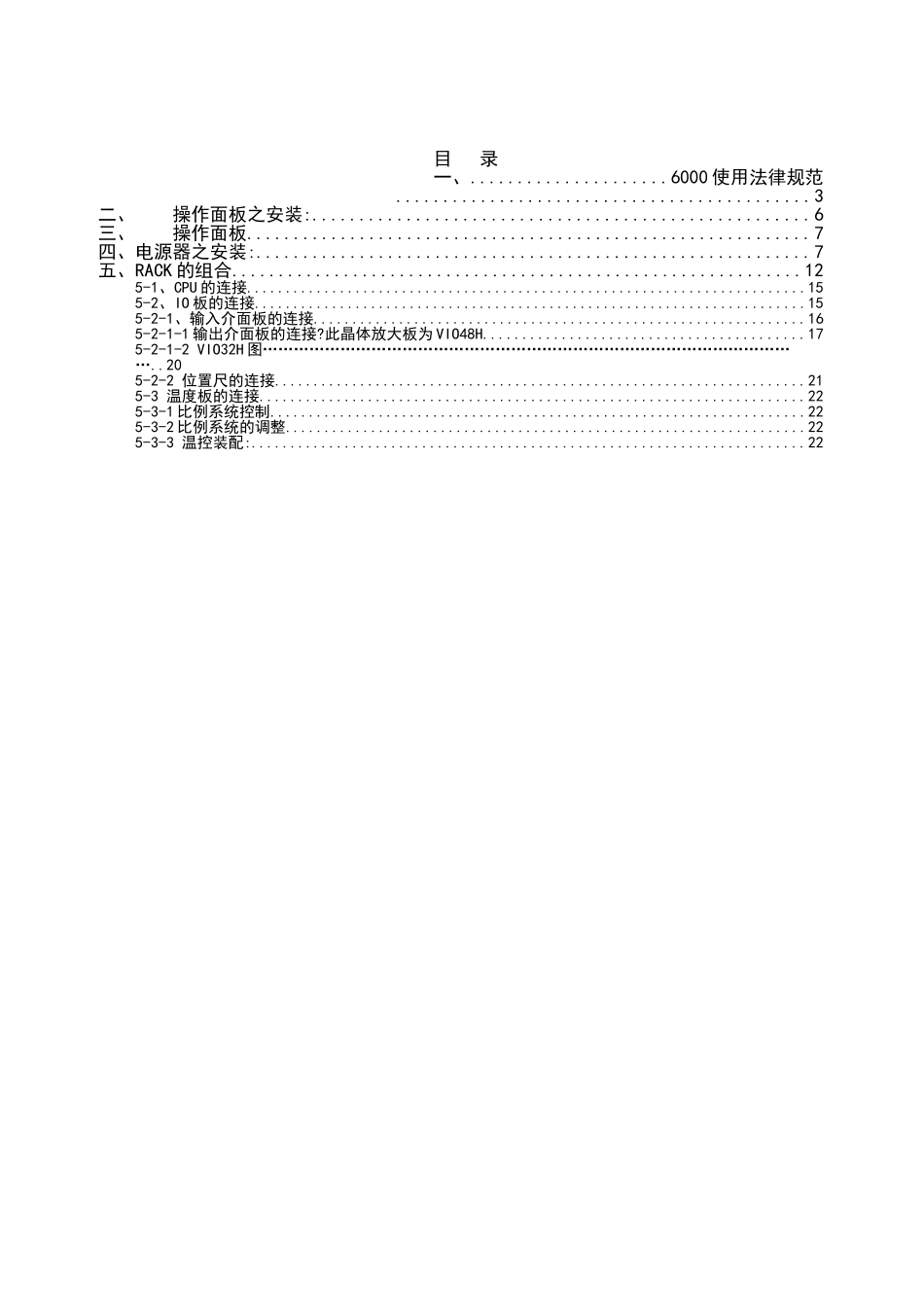

6000 系统装配手册台湾宏讯目 录一、.....................6000 使用法律规范............................................3二、操作面板之安装:.....................................................6三、操作面板............................................................7四、电源器之安装:...........................................................7五、RACK 的组合.............................................................125-1、CPU 的连接........................................................................155-2、IO 板的连接.......................................................................155-2-1、输入介面板的连接...............................................................165-2-1-1 输出介面板的连接?此晶体放大板为 VIO48H.........................................175-2-1-2 VIO32H 图……………………………………………………………………………………………..205-2-2 位置尺的连接....................................................................215-3 温度板的连接......................................................................225-3-1 比例系统控制.....................................................................225-3-2 比例系统的调整...................................................................225-3-3 温控装配:.......................................................................22一、 6000 使用法律规范C-6000 电控系统是一装配简单,功能齐全的控制系统,但亦必须根据本公司所设订的法律规范和使用方法,才不致影响其寿命和可靠度。其法律规范如下:1.配电箱内部环境之温度以不超过 00 C -400 C 为基准,当温度愈高,其可靠度寿命也就愈差,且位置尺之控制偏差位移也愈大,甚至可达 MM,最好要装风扇,风扇位置一接近主机板电源器,一接近固态继电器。2.温度控制部份,可使用电磁接触器.或固电继电器(视配备而定),固电继电器(SSR)散热 座温度不得超过 650C,750C,亦不得连续使用超过 5 分钟。3.感温部份要求使用 K 型温度传感器,"温度介面转接板(TMPEXT),应以铜柱固定於射台後, 加热控制配线盒上",切不可使用塑胶柱,且装配时尽量不要和强电部份綑在一起。(关系 温度稳定性及精确性) 。4.保护固态继电...
