弱电施工桥架安装

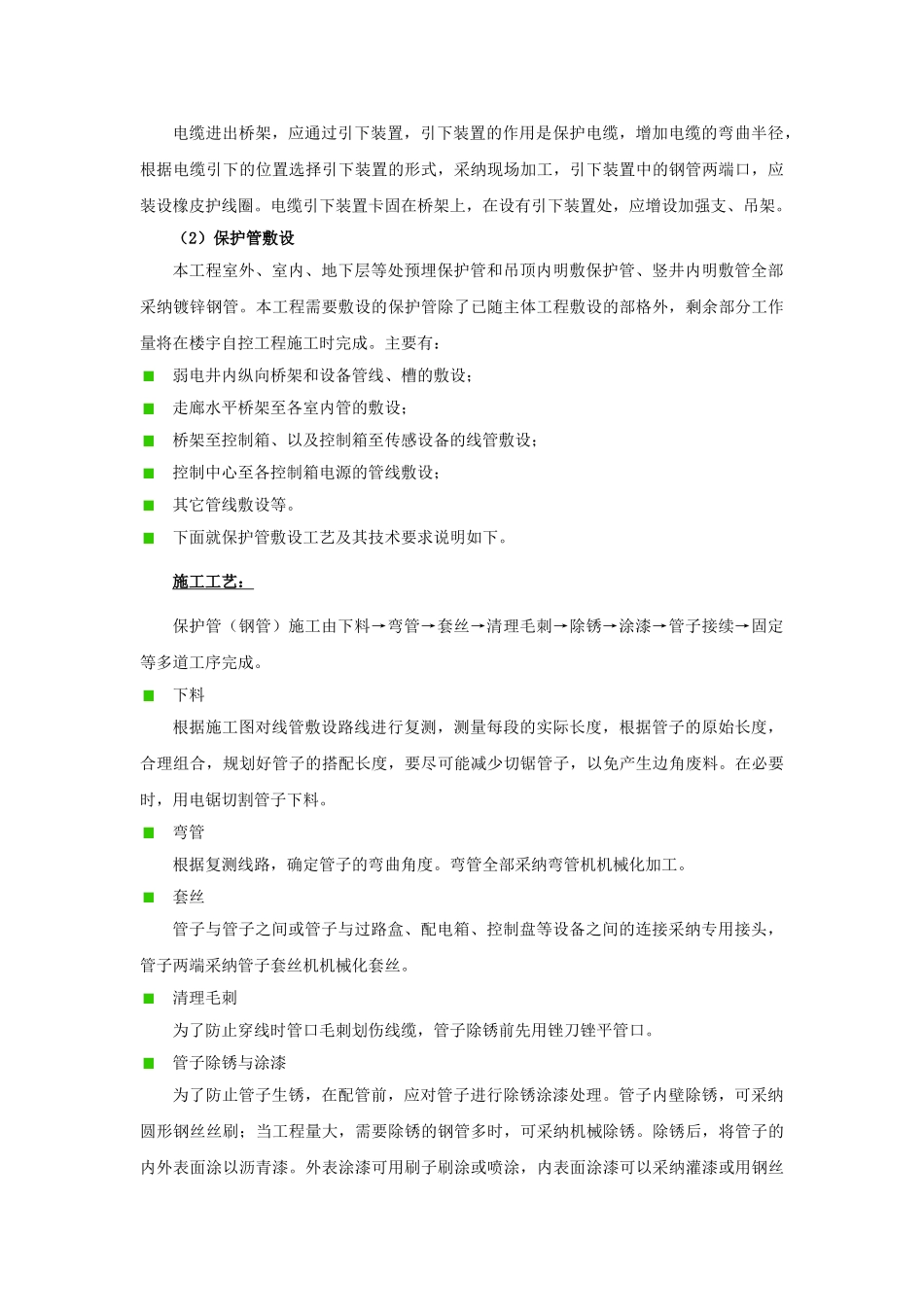

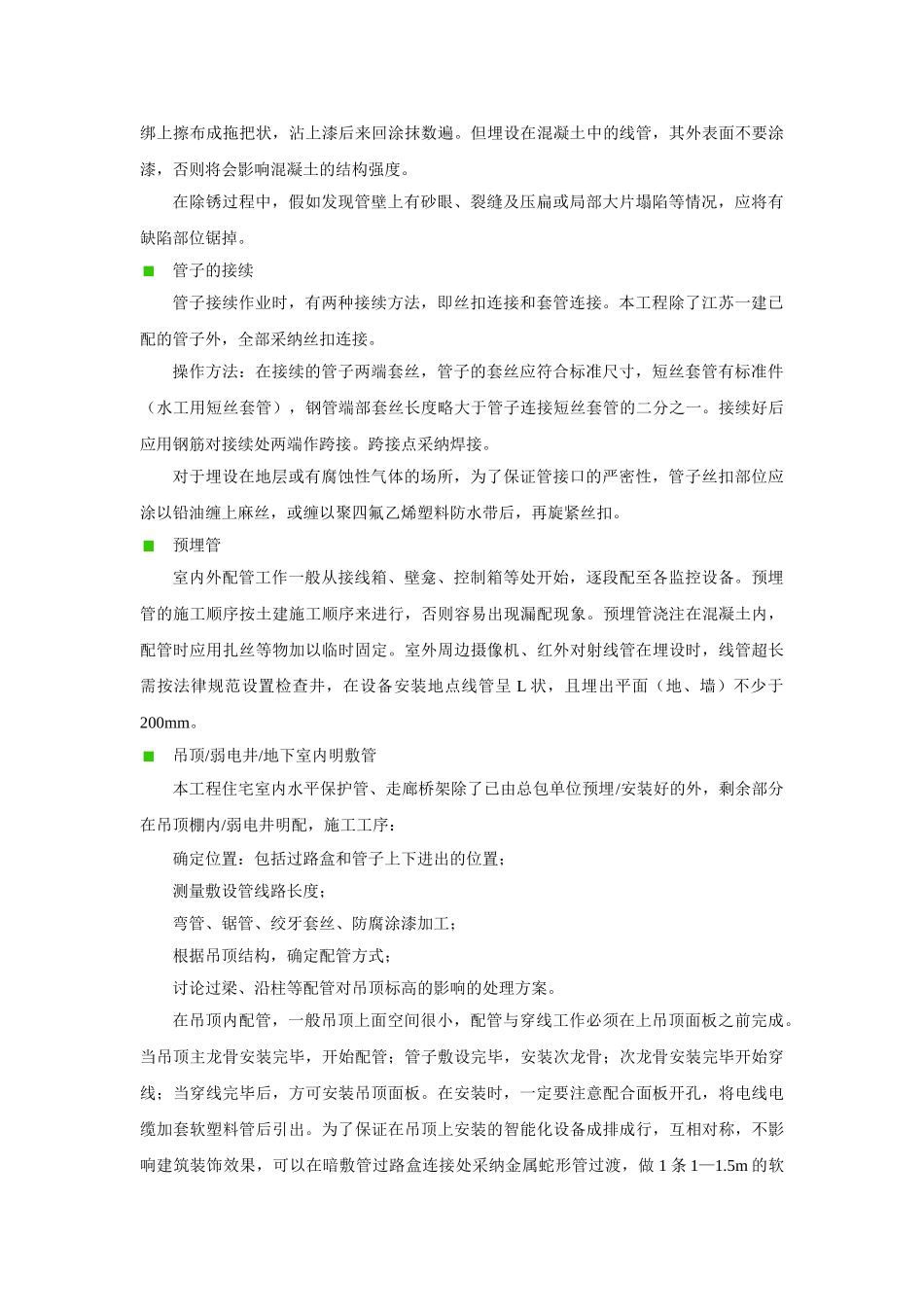

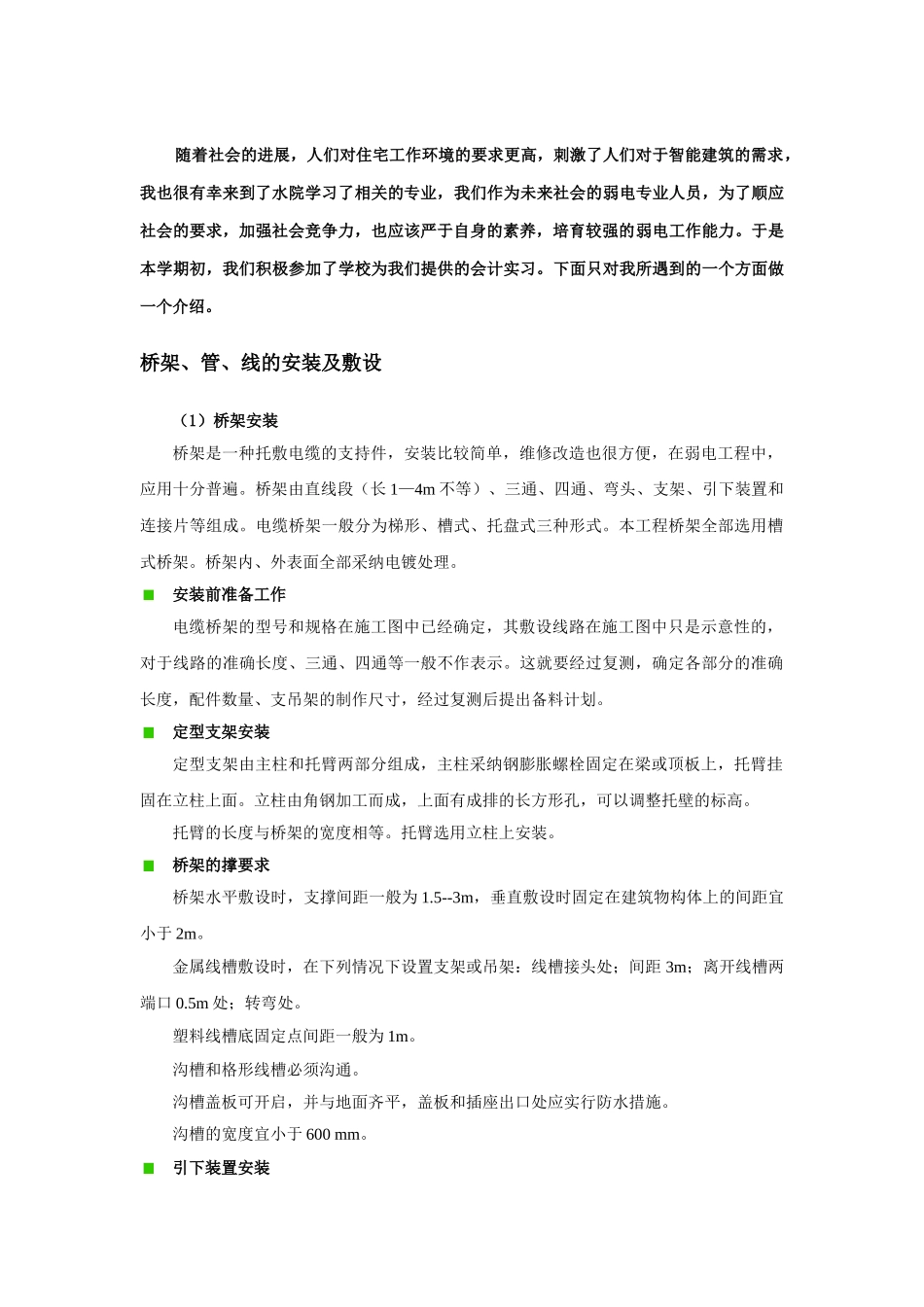

随着社会的进展，人们对住宅工作环境的要求更高，刺激了人们对于智能建筑的需求，我也很有幸来到了水院学习了相关的专业，我们作为未来社会的弱电专业人员，为了顺应社会的要求，加强社会竞争力，也应该严于自身的素养，培育较强的弱电工作能力。于是本学期初，我们积极参加了学校为我们提供的会计实习。下面只对我所遇到的一个方面做一个介绍。桥架、管、线的安装及敷设（1）桥架安装桥架是一种托敷电缆的支持件，安装比较简单，维修改造也很方便，在弱电工程中，应用十分普遍。桥架由直线段（长 1—4m 不等）、三通、四通、弯头、支架、引下装置和连接片等组成。电缆桥架一般分为梯形、槽式、托盘式三种形式。本工程桥架全部选用槽式桥架。桥架内、外表面全部采纳电镀处理。安装前准备工作电缆桥架的型号和规格在施工图中已经确定，其敷设线路在施工图中只是示意性的，对于线路的准确长度、三通、四通等一般不作表示。这就要经过复测，确定各部分的准确长度，配件数量、支吊架的制作尺寸，经过复测后提出备料计划。定型支架安装定型支架由主柱和托臂两部分组成，主柱采纳钢膨胀螺栓固定在梁或顶板上，托臂挂固在立柱上面。立柱由角钢加工而成，上面有成排的长方形孔，可以调整托壁的标高。托臂的长度与桥架的宽度相等。托臂选用立柱上安装。桥架的撑要求桥架水平敷设时，支撑间距一般为 1.5--3m，垂直敷设时固定在建筑物构体上的间距宜小于 2m。金属线槽敷设时，在下列情况下设置支架或吊架：线槽接头处；间距 3m；离开线槽两端口 0.5m 处；转弯处。塑料线槽底固定点间距一般为 1m。沟槽和格形线槽必须沟通。沟槽盖板可开启，并与地面齐平，盖板和插座出口处应实行防水措施。沟槽的宽度宜小于 600 mm。引下装置安装电缆进出桥架，应通过引下装置，引下装置的作用是保护电缆，增加电缆的弯曲半径，根据电缆引下的位置选择引下装置的形式，采纳现场加工，引下装置中的钢管两端口，应装设橡皮护线圈。电缆引下装置卡固在桥架上，在设有引下装置处，应增设加强支、吊架。（2）保护管敷设本工程室外、室内、地下层等处预埋保护管和吊顶内明敷保护管、竖井内明敷管全部采纳镀锌钢管。本工程需要敷设的保护管除了已随主体工程敷设的部格外，剩余部分工作量将在楼宇自控工程施工时完成。主要有：弱电井内纵向桥架和设备管线、槽的敷设；走廊水平桥架至各室内管的敷设；桥架至控制箱、以及控制箱至传感设备的线管敷设；控制中心至各控制箱电源的...
