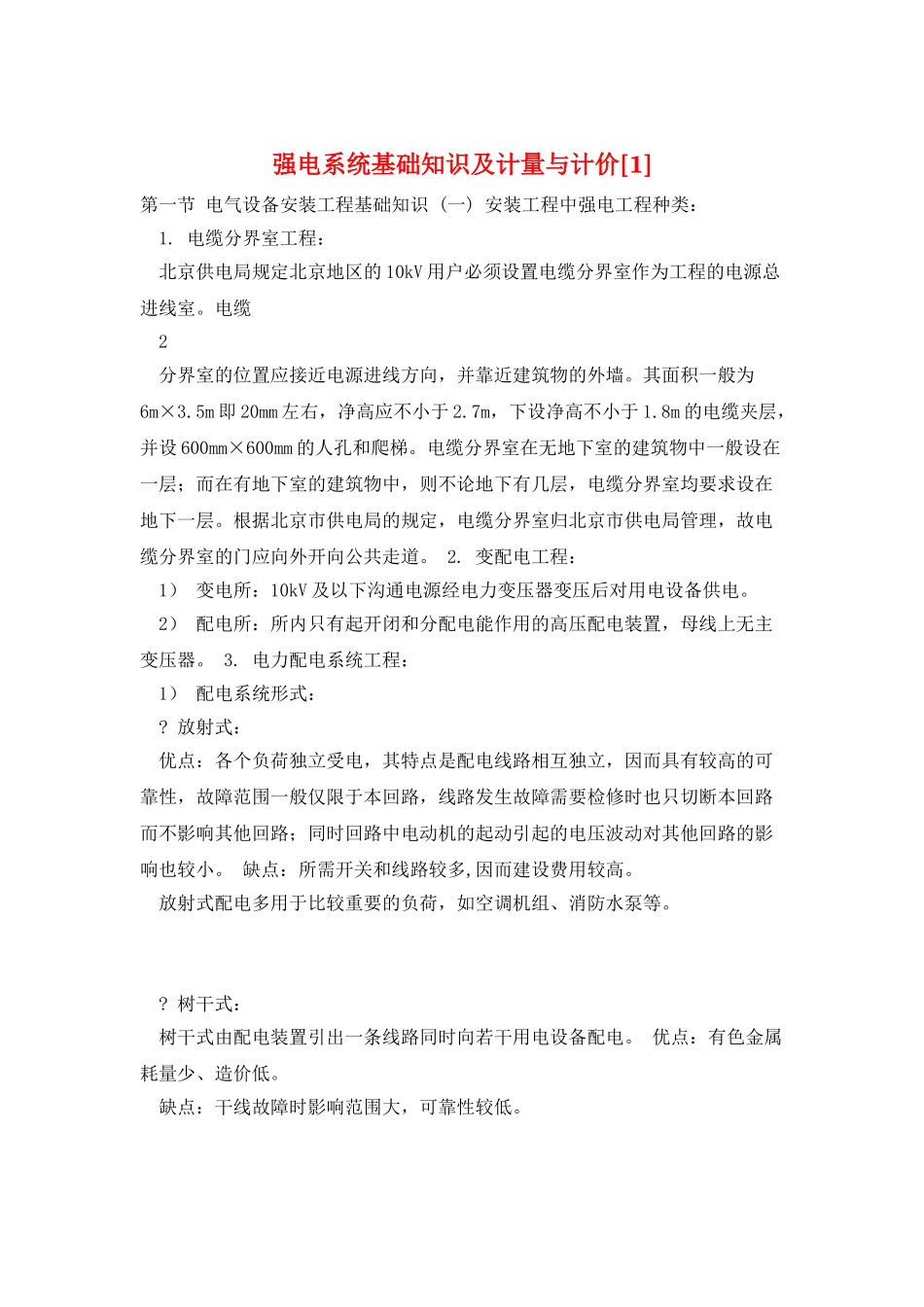

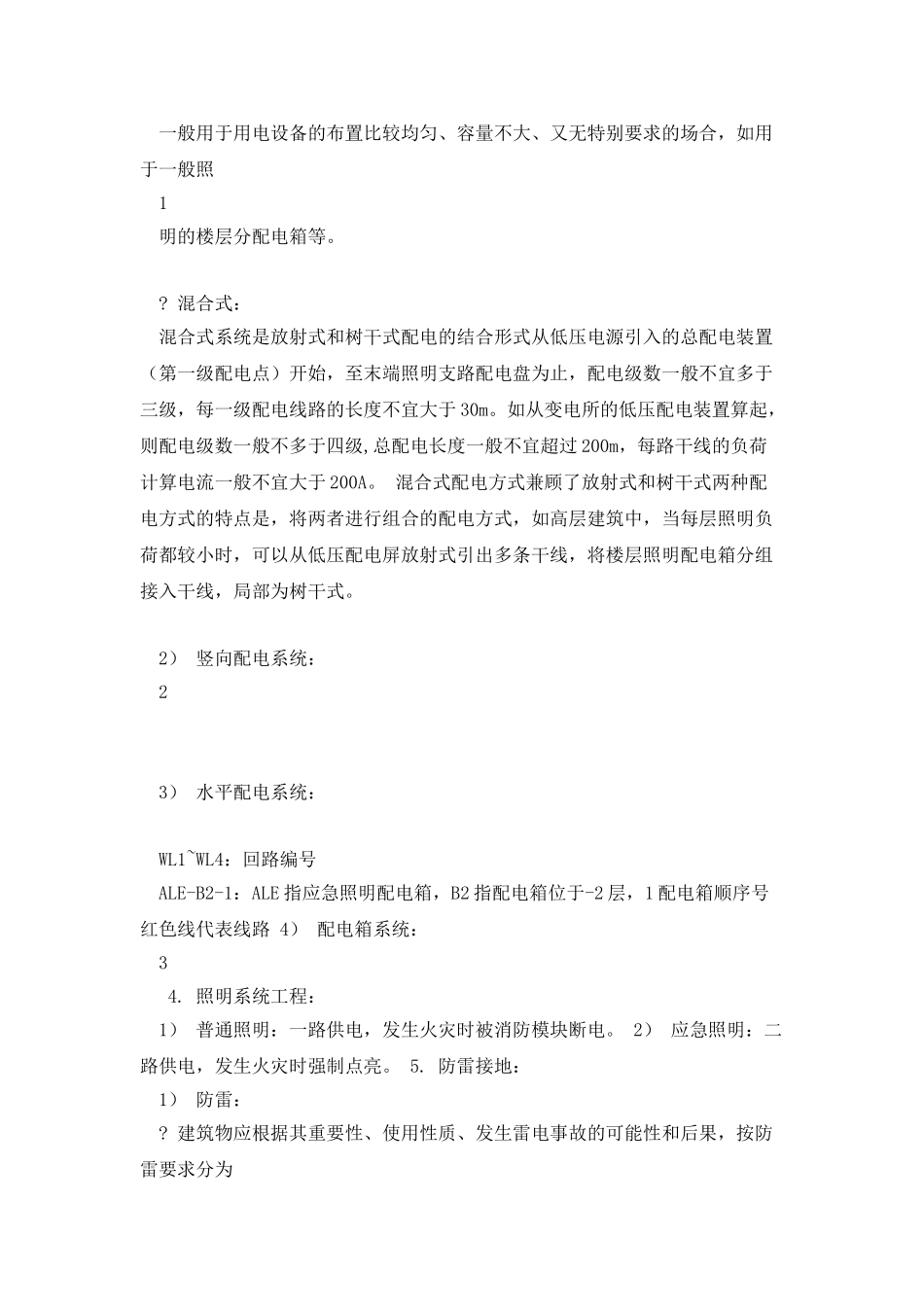

强电系统基础知识及计量与计价[1]第一节 电气设备安装工程基础知识 (一) 安装工程中强电工程种类： 1. 电缆分界室工程： 北京供电局规定北京地区的 10kV 用户必须设置电缆分界室作为工程的电源总进线室。电缆 2 分界室的位置应接近电源进线方向，并靠近建筑物的外墙。其面积一般为6m×3.5m 即 20mm 左右，净高应不小于 2.7m，下设净高不小于 1.8m 的电缆夹层，并设 600mm×600mm 的人孔和爬梯。电缆分界室在无地下室的建筑物中一般设在一层；而在有地下室的建筑物中，则不论地下有几层，电缆分界室均要求设在地下一层。根据北京市供电局的规定，电缆分界室归北京市供电局管理，故电缆分界室的门应向外开向公共走道。 2. 变配电工程： 1） 变电所：10kV 及以下沟通电源经电力变压器变压后对用电设备供电。 2） 配电所：所内只有起开闭和分配电能作用的高压配电装置，母线上无主变压器。 3. 电力配电系统工程： 1） 配电系统形式： ? 放射式： 优点：各个负荷独立受电，其特点是配电线路相互独立，因而具有较高的可靠性，故障范围一般仅限于本回路，线路发生故障需要检修时也只切断本回路而不影响其他回路；同时回路中电动机的起动引起的电压波动对其他回路的影响也较小。 缺点：所需开关和线路较多,因而建设费用较高。 放射式配电多用于比较重要的负荷，如空调机组、消防水泵等。 ? 树干式： 树干式由配电装置引出一条线路同时向若干用电设备配电。 优点：有色金属耗量少、造价低。 缺点：干线故障时影响范围大，可靠性较低。 一般用于用电设备的布置比较均匀、容量不大、又无特别要求的场合，如用于一般照 1 明的楼层分配电箱等。 ? 混合式： 混合式系统是放射式和树干式配电的结合形式从低压电源引入的总配电装置（第一级配电点）开始，至末端照明支路配电盘为止，配电级数一般不宜多于三级，每一级配电线路的长度不宜大于 30m。如从变电所的低压配电装置算起，则配电级数一般不多于四级,总配电长度一般不宜超过 200m，每路干线的负荷计算电流一般不宜大于 200A。 混合式配电方式兼顾了放射式和树干式两种配电方式的特点是，将两者进行组合的配电方式，如高层建筑中，当每层照明负荷都较小时，可以从低压配电屏放射式引出多条干线，将楼层照明配电箱分组接入干线，局部为树干式。 2） 竖向配电系统： 2 3） 水平配电系统： WL1~WL4：回路编号 ALE-B2-1：ALE 指应急照明配电箱，B2 指配...
