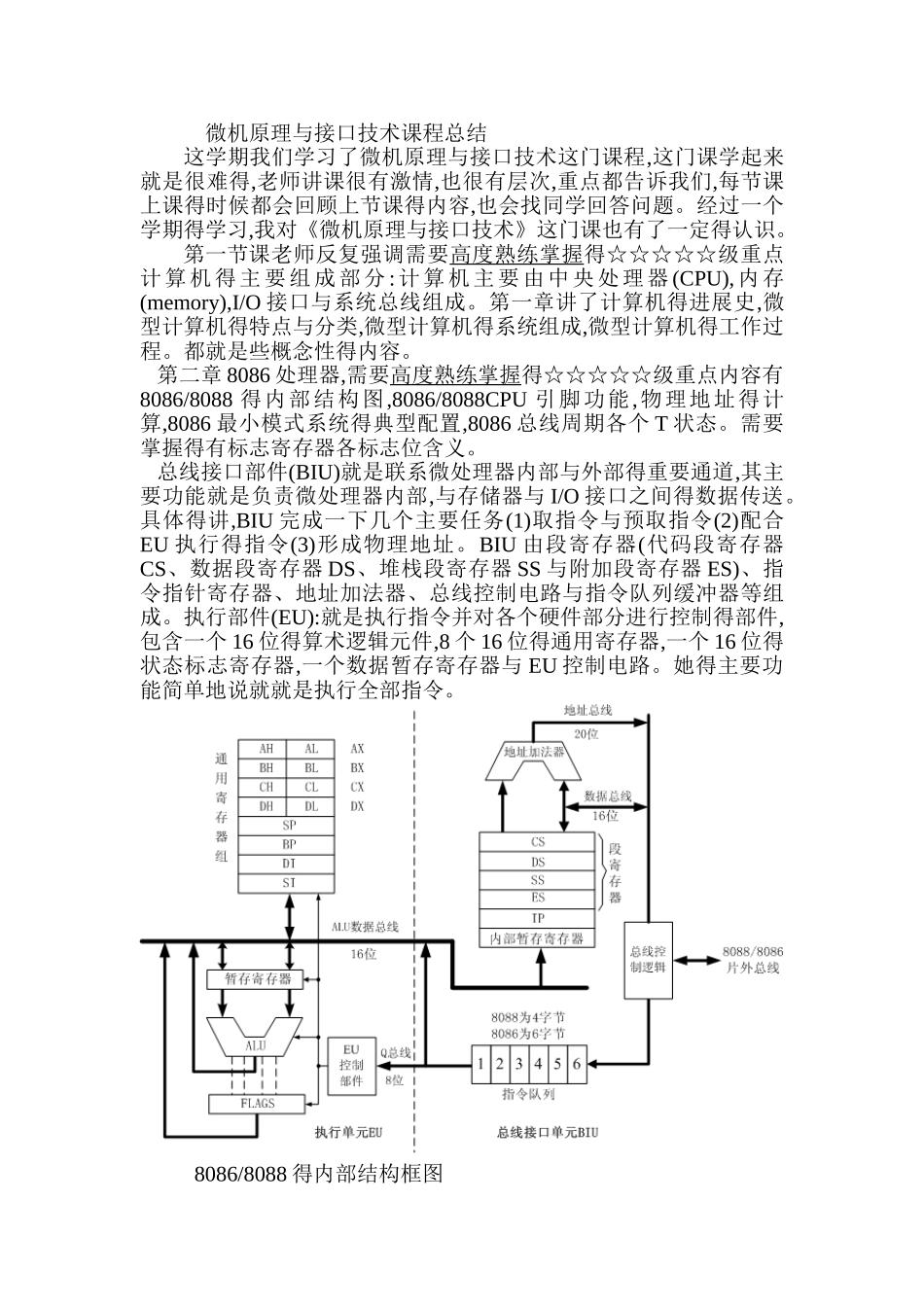

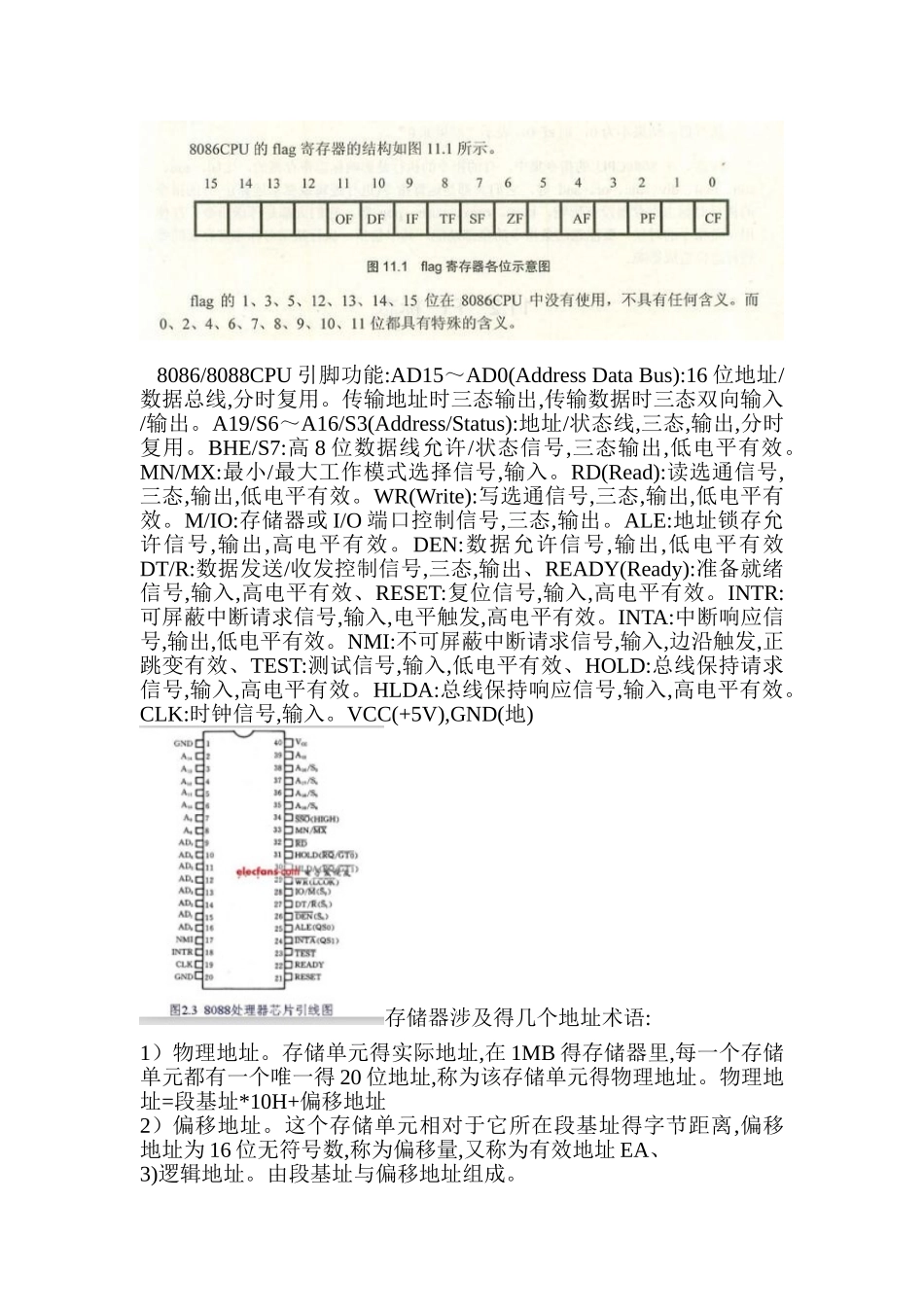

微机原理与接口技术课程总结 班级:03 学号:B12025255 姓名:朱松峰 微机原理与接口技术课程总结这学期我们学习了微机原理与接口技术这门课程,这门课学起来就是很难得,老师讲课很有激情,也很有层次,重点都告诉我们,每节课上课得时候都会回顾上节课得内容,也会找同学回答问题。经过一个学期得学习,我对《微机原理与接口技术》这门课也有了一定得认识。第一节课老师反复强调需要高度熟练掌握得☆☆☆☆☆级重点计算机得主要组成部分 :计算机主要由中央处理器 (CPU),内存(memory),I/O 接口与系统总线组成。第一章讲了计算机得进展史,微型计算机得特点与分类,微型计算机得系统组成,微型计算机得工作过程。都就是些概念性得内容。 第二章 8086 处理器,需要高度熟练掌握得☆☆☆☆☆级重点内容有8086/8088 得内部结构图,8086/8088CPU 引脚功能,物理地址得计算,8086 最小模式系统得典型配置,8086 总线周期各个 T 状态。需要掌握得有标志寄存器各标志位含义。 总线接口部件(BIU)就是联系微处理器内部与外部得重要通道,其主要功能就是负责微处理器内部,与存储器与 I/O 接口之间得数据传送。具体得讲,BIU 完成一下几个主要任务(1)取指令与预取指令(2)配合EU 执行得指令(3)形成物理地址。BIU 由段寄存器(代码段寄存器CS、数据段寄存器 DS、堆栈段寄存器 SS 与附加段寄存器 ES)、指令指针寄存器、地址加法器、总线控制电路与指令队列缓冲器等组成。执行部件(EU):就是执行指令并对各个硬件部分进行控制得部件,包含一个 16 位得算术逻辑元件,8 个 16 位得通用寄存器,一个 16 位得状态标志寄存器,一个数据暂存寄存器与 EU 控制电路。她得主要功能简单地说就就是执行全部指令。 8086/8088 得内部结构框图 8086/8088CPU 引脚功能:AD15～AD0(Address Data Bus):16 位地址/数据总线,分时复用。传输地址时三态输出,传输数据时三态双向输入/输出。A19/S6～A16/S3(Address/Status):地址/状态线,三态,输出,分时复用。BHE/S7:高 8 位数据线允许/状态信号,三态输出,低电平有效。MN/MX:最小/最大工作模式选择信号,输入。RD(Read):读选通信号,三态,输出,低电平有效。WR(Write):写选通信号,三态,输出,低电平有效。M/IO:存储器或 I/O 端口控制信号,三态,输出。ALE:地址锁存允许信号,输出,高电平有效。DEN:数据允许信号,输出,低电平有效DT/R:数据发送/收发控制信号,三态,输出、READY(Ready):准备就绪信号,输入,高电平有效、RESET:复...
