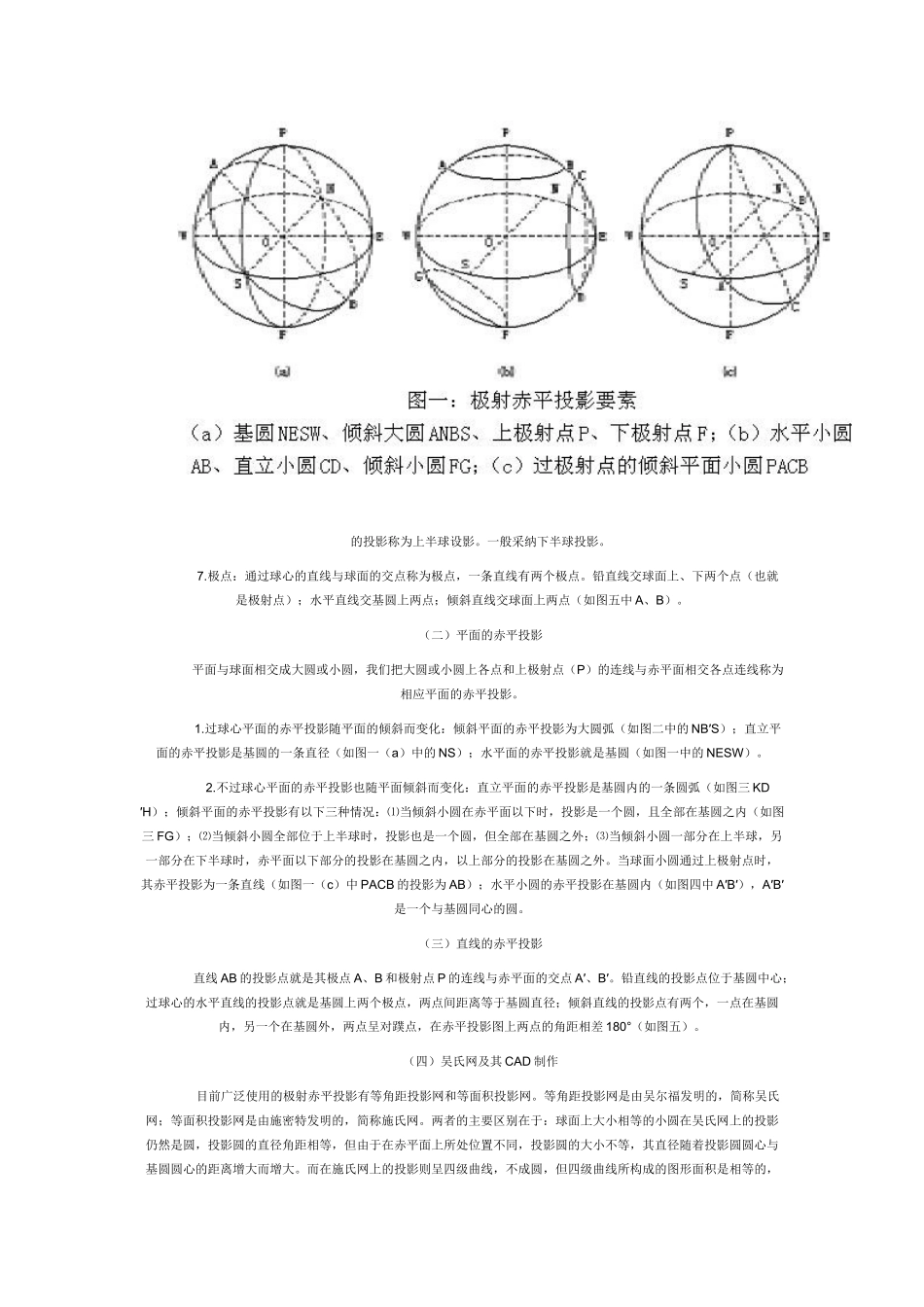

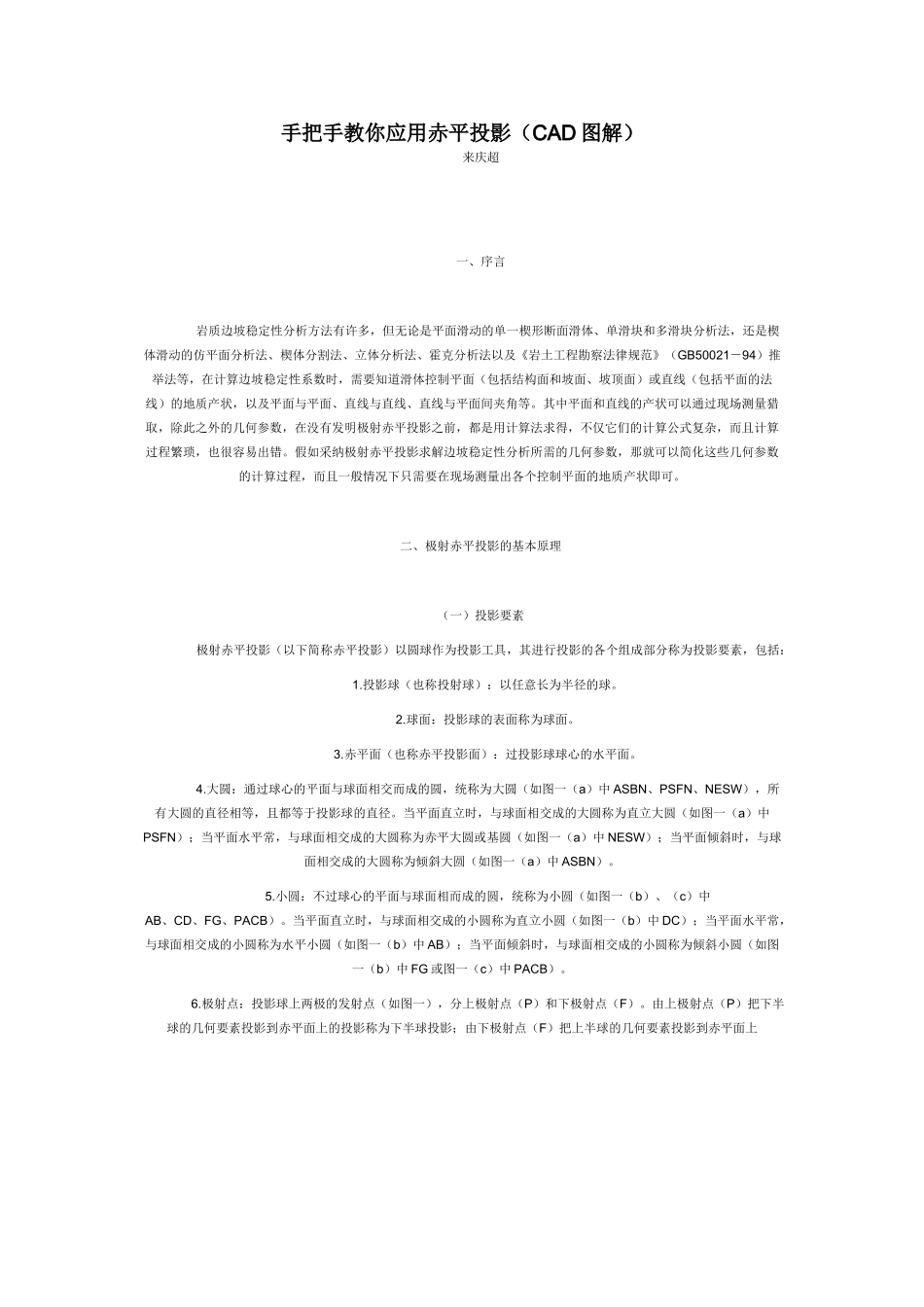

手把手教你应用赤平投影（CAD 图解）来庆超 一、序言 岩质边坡稳定性分析方法有许多，但无论是平面滑动的单一楔形断面滑体、单滑块和多滑块分析法，还是楔体滑动的仿平面分析法、楔体分割法、立体分析法、霍克分析法以及《岩土工程勘察法律规范》（GB50021－94）推举法等，在计算边坡稳定性系数时，需要知道滑体控制平面（包括结构面和坡面、坡顶面）或直线（包括平面的法线）的地质产状，以及平面与平面、直线与直线、直线与平面间夹角等。其中平面和直线的产状可以通过现场测量猎取，除此之外的几何参数，在没有发明极射赤平投影之前，都是用计算法求得，不仅它们的计算公式复杂，而且计算过程繁琐，也很容易出错。假如采纳极射赤平投影求解边坡稳定性分析所需的几何参数，那就可以简化这些几何参数的计算过程，而且一般情况下只需要在现场测量出各个控制平面的地质产状即可。 二、极射赤平投影的基本原理 （一）投影要素 极射赤平投影（以下简称赤平投影）以圆球作为投影工具，其进行投影的各个组成部分称为投影要素，包括： 1.投影球（也称投射球）：以任意长为半径的球。 2.球面：投影球的表面称为球面。 3.赤平面（也称赤平投影面）：过投影球球心的水平面。 4.大圆：通过球心的平面与球面相交而成的圆，统称为大圆（如图一（a）中 ASBN、PSFN、NESW），所有大圆的直径相等，且都等于投影球的直径。当平面直立时，与球面相交成的大圆称为直立大圆（如图一（a）中PSFN）；当平面水平常，与球面相交成的大圆称为赤平大圆或基圆（如图一（a）中 NESW）；当平面倾斜时，与球面相交成的大圆称为倾斜大圆（如图一（a）中 ASBN）。 5.小圆：不过球心的平面与球面相而成的圆，统称为小圆（如图一（b）、（c）中AB、CD、FG、PACB）。当平面直立时，与球面相交成的小圆称为直立小圆（如图一（b）中 DC）；当平面水平常，与球面相交成的小圆称为水平小圆（如图一（b）中 AB）；当平面倾斜时，与球面相交成的小圆称为倾斜小圆（如图一（b）中 FG 或图一（c）中 PACB）。 6.极射点：投影球上两极的发射点（如图一），分上极射点（P）和下极射点（F）。由上极射点（P）把下半球的几何要素投影到赤平面上的投影称为下半球投影；由下极射点（F）把上半球的几何要素投影到赤平面上 的投影称为上半球设影。一般采纳下半球投影。 7.极点：通过球心的直线与球面的交点称为极点，一条直线有两个极点。铅直线交球面上、下两个点（也就是极射...
