扬大plc停车场汽车计数管理系统设计样本

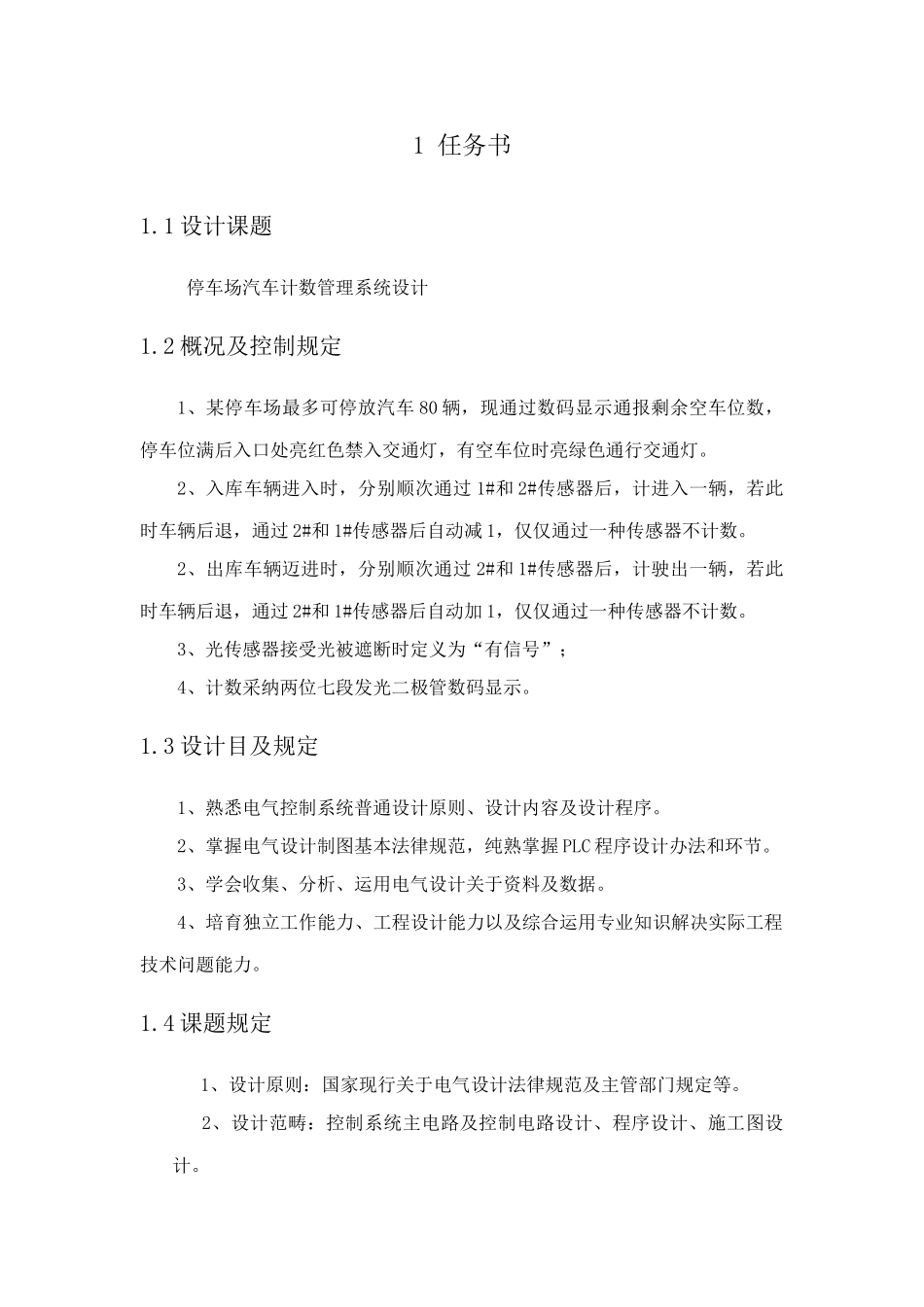

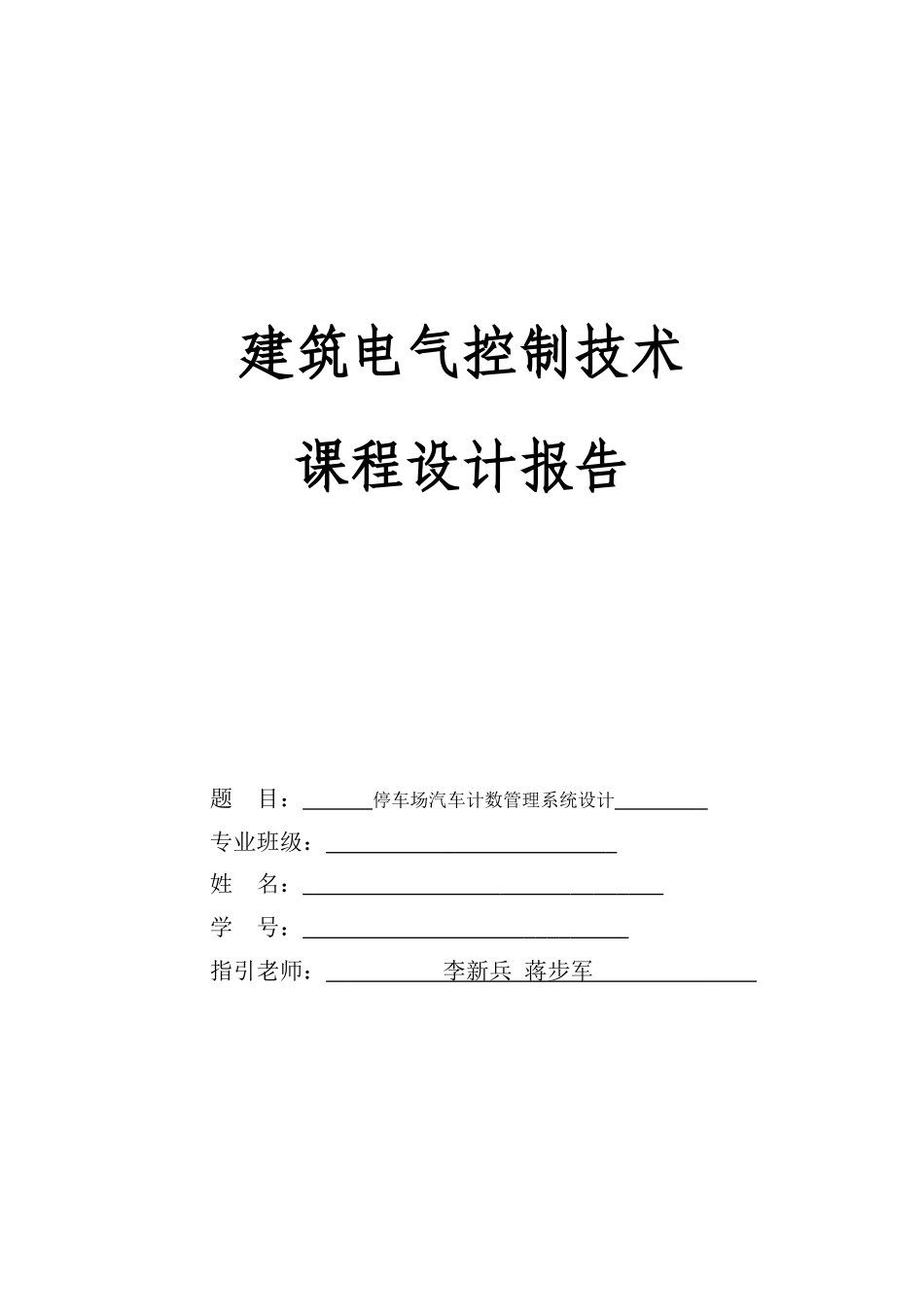

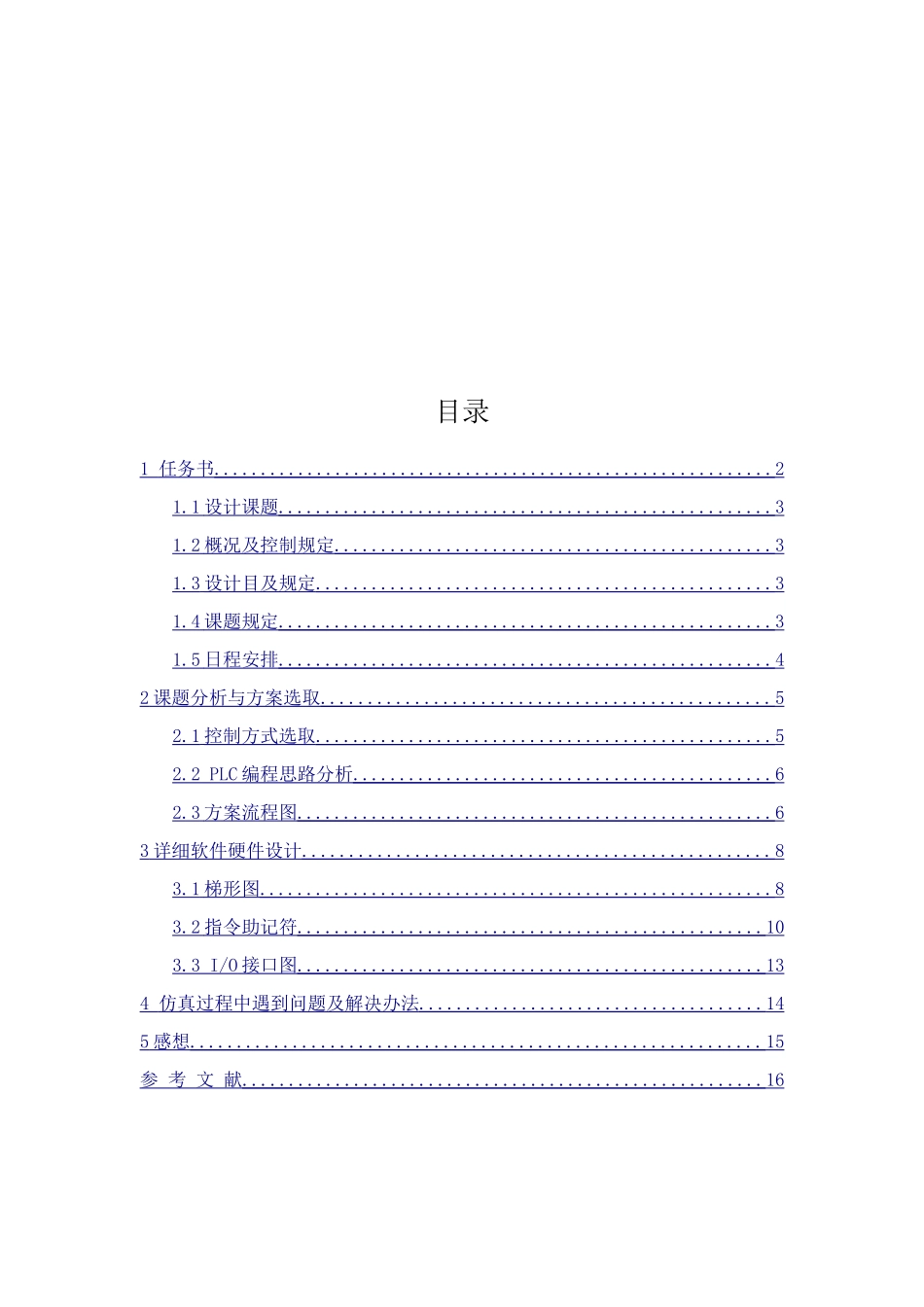

建筑电气控制技术课程设计报告题 目： 停车场汽车计数管理系统设计 专业班级： 姓 名： 学 号： 指引老师： 李新兵 蒋步军 目录1 任务书 ............................................................ 2 1.1 设计课题 ..................................................... 3 1.2 概况及控制规定 ............................................... 3 1.3 设计目及规定 ................................................. 3 1.4 课题规定 ..................................................... 3 1.5 日程安排 ..................................................... 4 2 课题分析与方案选取 ................................................ 5 2.1 控制方式选取 ................................................. 5 2.2 PLC 编程思路分析 ............................................. 6 2.3 方案流程图 ................................................... 6 3 详细软件硬件设计 .................................................. 8 3.1 梯形图 ....................................................... 8 3.2 指令助记符 .................................................. 10 3.3 I/O 接口图 .................................................. 13 4 仿真过程中遇到问题及解决办法 ..................................... 14 5 感想 ............................................................. 15 参 考 文 献 ........................................................ 16 1 任务书1.1 设计课题 停车场汽车计数管理系统设计1.2 概况及控制规定1、某停车场最多可停放汽车 80 辆，现通过数码显示通报剩余空车位数，停车位满后入口处亮红色禁入交通灯，有空车位时亮绿色通行交通灯。2、入库车辆进入时，分别顺次通过 1#和 2#传感器后，计进入一辆，若此时车辆后退，通过 2#和 1#传感器后自动减 1，仅仅通过一种传感器不计数。2、出库车辆迈进时，分别顺次通过 2#和 1#传感器后，计驶出一辆，若此时车辆后退，通过 2#和 1#传感器后自动加 1，仅仅通过一种传感器不计数。3、光传感器接受光被遮断时定义为“有信号”；4、计数采纳两位七段发光二极管数码显示。1.3 设计目及规定 1、熟悉电气控制系统普通设计原...
