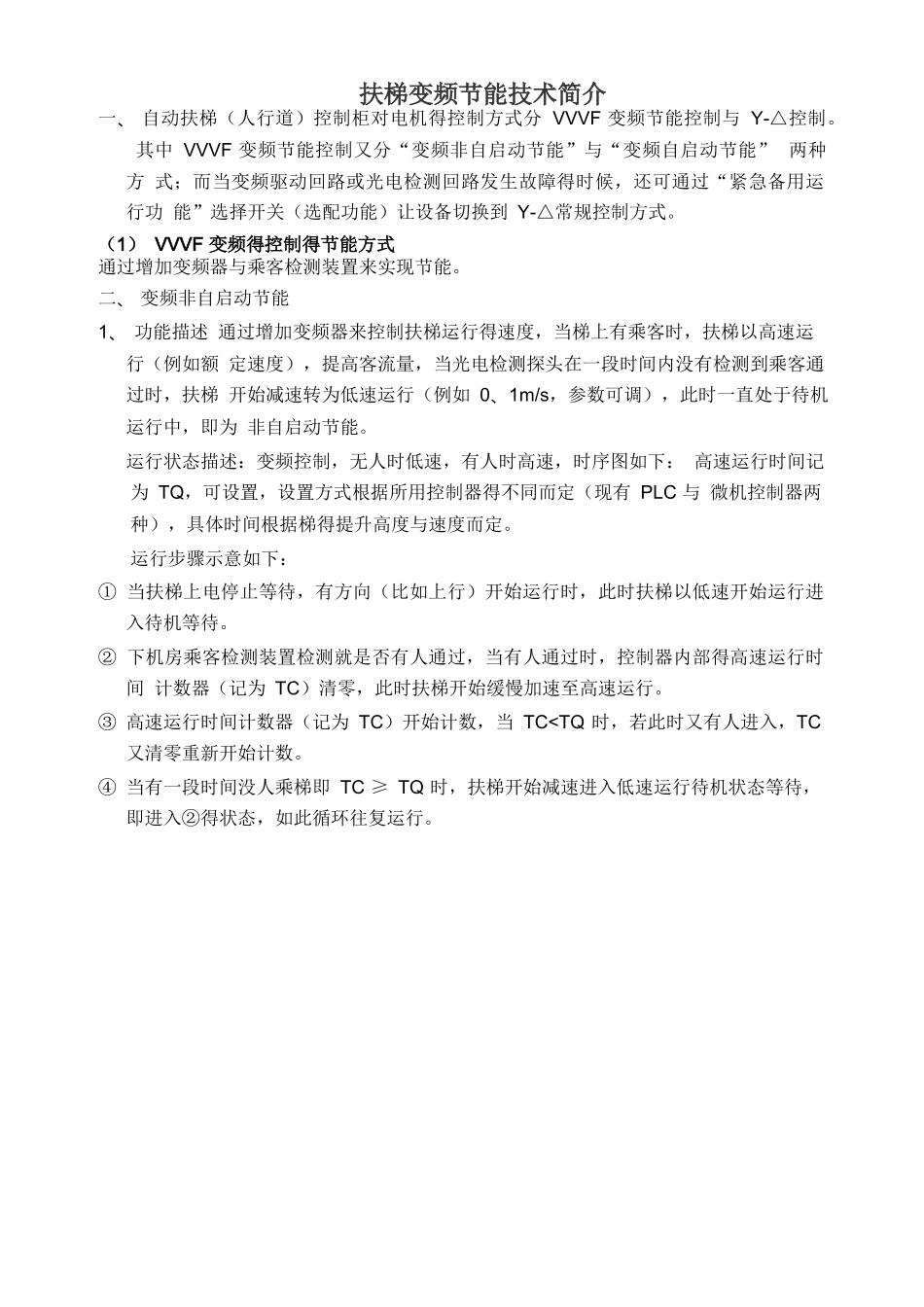

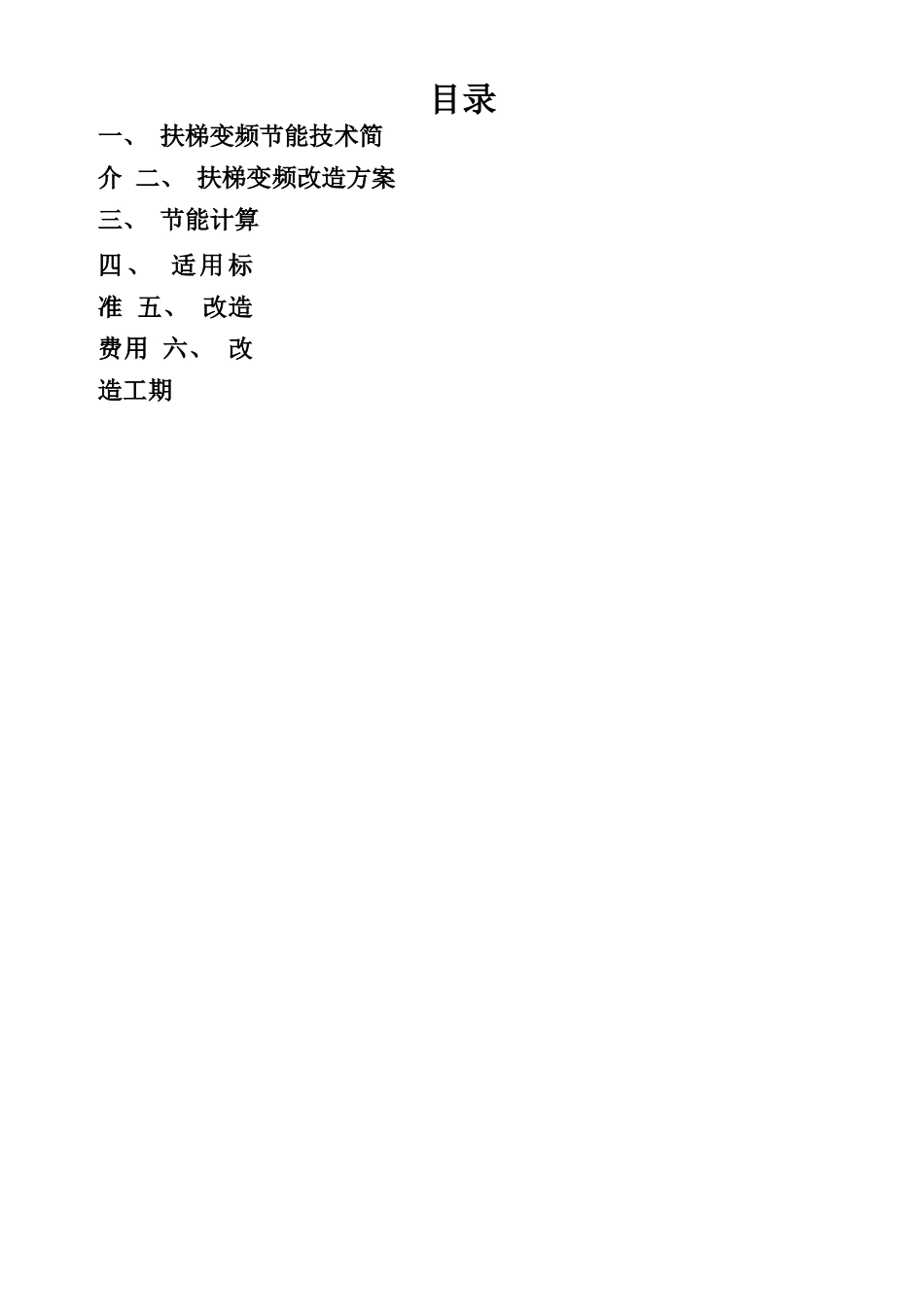

扶梯变频节能改造方案目录一、 扶梯变频节能技术简介 二、 扶梯变频改造方案 三、 节能计算四、 适用标准 五、 改造费用 六、 改造工期扶梯变频节能技术简介一 、 自动扶梯（人行道）控制柜对电机得控制方式分 VVVF 变频节能控制与 Y-△控制。 其中 VVVF 变频节能控制又分“变频非自启动节能”与“变频自启动节能” 两种方 式；而当变频驱动回路或光电检测回路发生故障得时候，还可通过“紧急备用运行功 能”选择开关（选配功能）让设备切换到 Y-△常规控制方式。（1） VVVF 变频得控制得节能方式通过增加变频器与乘客检测装置来实现节能。 二、 变频非自启动节能1、 功能描述 通过增加变频器来控制扶梯运行得速度，当梯上有乘客时，扶梯以高速运行（例如额 定速度），提高客流量，当光电检测探头在一段时间内没有检测到乘客通过时，扶梯 开始减速转为低速运行（例如 0、1m/s，参数可调），此时一直处于待机运行中，即为 非自启动节能。运行状态描述：变频控制，无人时低速，有人时高速，时序图如下： 高速运行时间记为 TQ，可设置，设置方式根据所用控制器得不同而定（现有 PLC 与 微机控制器两种），具体时间根据梯得提升高度与速度而定。运行步骤示意如下：① 当扶梯上电停止等待，有方向（比如上行）开始运行时，此时扶梯以低速开始运行进 入待机等待。② 下机房乘客检测装置检测就是否有人通过，当有人通过时，控制器内部得高速运行时间 计数器（记为 TC）清零，此时扶梯开始缓慢加速至高速运行。③ 高速运行时间计数器（记为 TC）开始计数，当 TC
