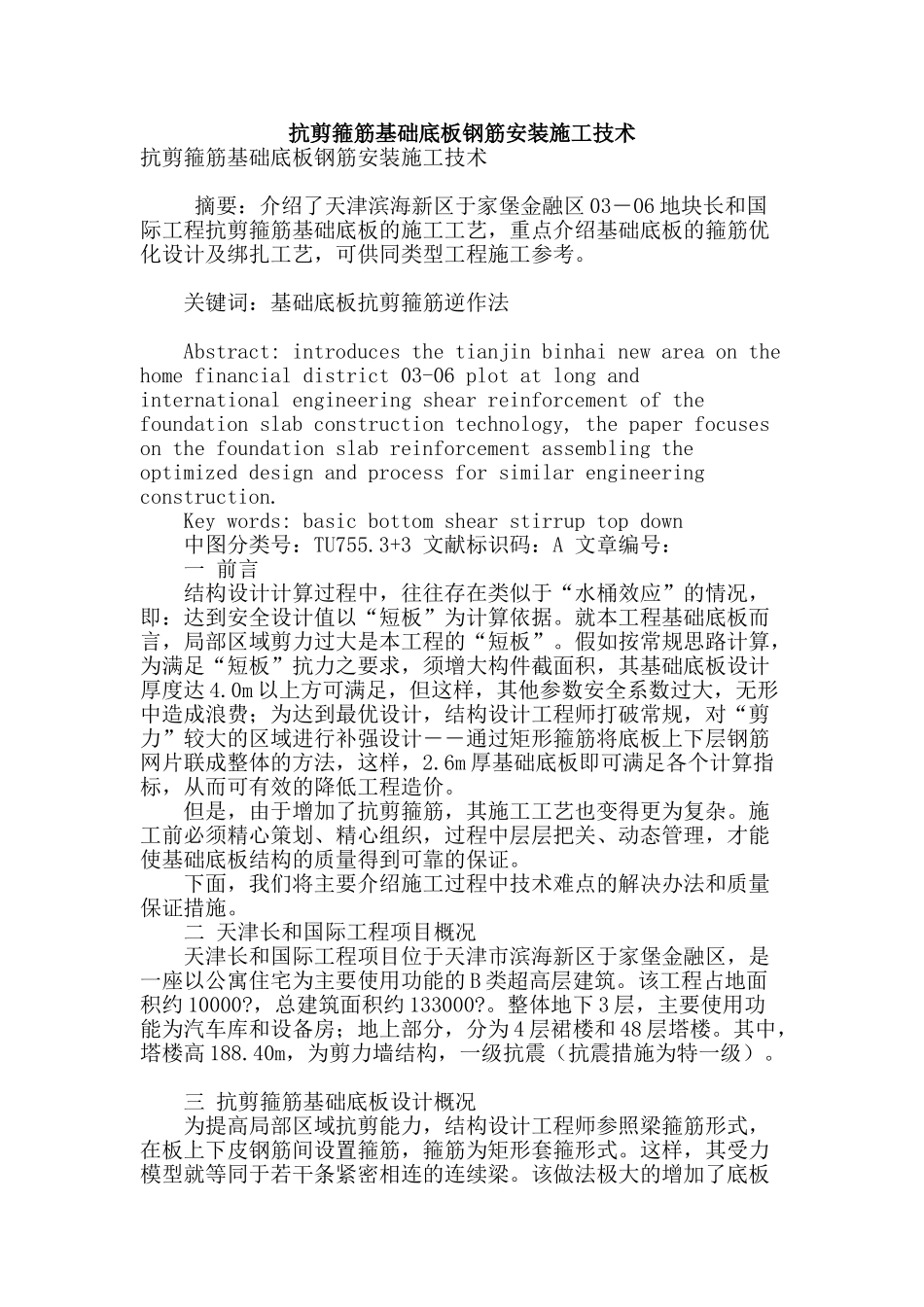

抗剪箍筋基础底板钢筋安装施工技术

抗剪箍筋基础底板钢筋安装施工技术抗剪箍筋基础底板钢筋安装施工技术 摘要：介绍了天津滨海新区于家堡金融区 03―06 地块长和国际工程抗剪箍筋基础底板的施工工艺，重点介绍基础底板的箍筋优化设计及绑扎工艺，可供同类型工程施工参考。 关键词：基础底板抗剪箍筋逆作法 Abstract: introduces the tianjin binhai new area on the home financial district 03-06 plot at long and international engineering shear reinforcement of the foundation slab construction technology, the paper focuses on the foundation slab reinforcement assembling the optimized design and process for similar engineering construction. Key words: basic bottom shear stirrup top down 中图分类号：TU755.3+3 文献标识码：A 文章编号： 一 前言 结构设计计算过程中，往往存在类似于“水桶效应”的情况，即：达到安全设计值以“短板”为计算依据。就本工程基础底板而言，局部区域剪力过大是本工程的“短板”。假如按常规思路计算，为满足“短板”抗力之要求，须增大构件截面积，其基础底板设计厚度达 4.0m 以上方可满足，但这样，其他参数安全系数过大，无形中造成浪费；为达到最优设计，结构设计工程师打破常规，对“剪力”较大的区域进行补强设计――通过矩形箍筋将底板上下层钢筋网片联成整体的方法，这样，2.6m 厚基础底板即可满足各个计算指标，从而可有效的降低工程造价。 但是，由于增加了抗剪箍筋，其施工工艺也变得更为复杂。施工前必须精心策划、精心组织，过程中层层把关、动态管理，才能使基础底板结构的质量得到可靠的保证。 下面，我们将主要介绍施工过程中技术难点的解决办法和质量保证措施。 二 天津长和国际工程项目概况 天津长和国际工程项目位于天津市滨海新区于家堡金融区，是一座以公寓住宅为主要使用功能的 B 类超高层建筑。该工程占地面积约 10000?，总建筑面积约 133000?。整体地下 3 层，主要使用功能为汽车库和设备房；地上部分，分为 4 层裙楼和 48 层塔楼。其中，塔楼高 188.40m，为剪力墙结构，一级抗震（抗震措施为特一级）。 三 抗剪箍筋基础底板设计概况 为提高局部区域抗剪能力，结构设计工程师参照梁箍筋形式，在板上下皮钢筋间设置箍筋，箍筋为矩形套箍形式。这样，其受力模型就等同于若干条紧密相连的连续梁。该做法极大的增...
