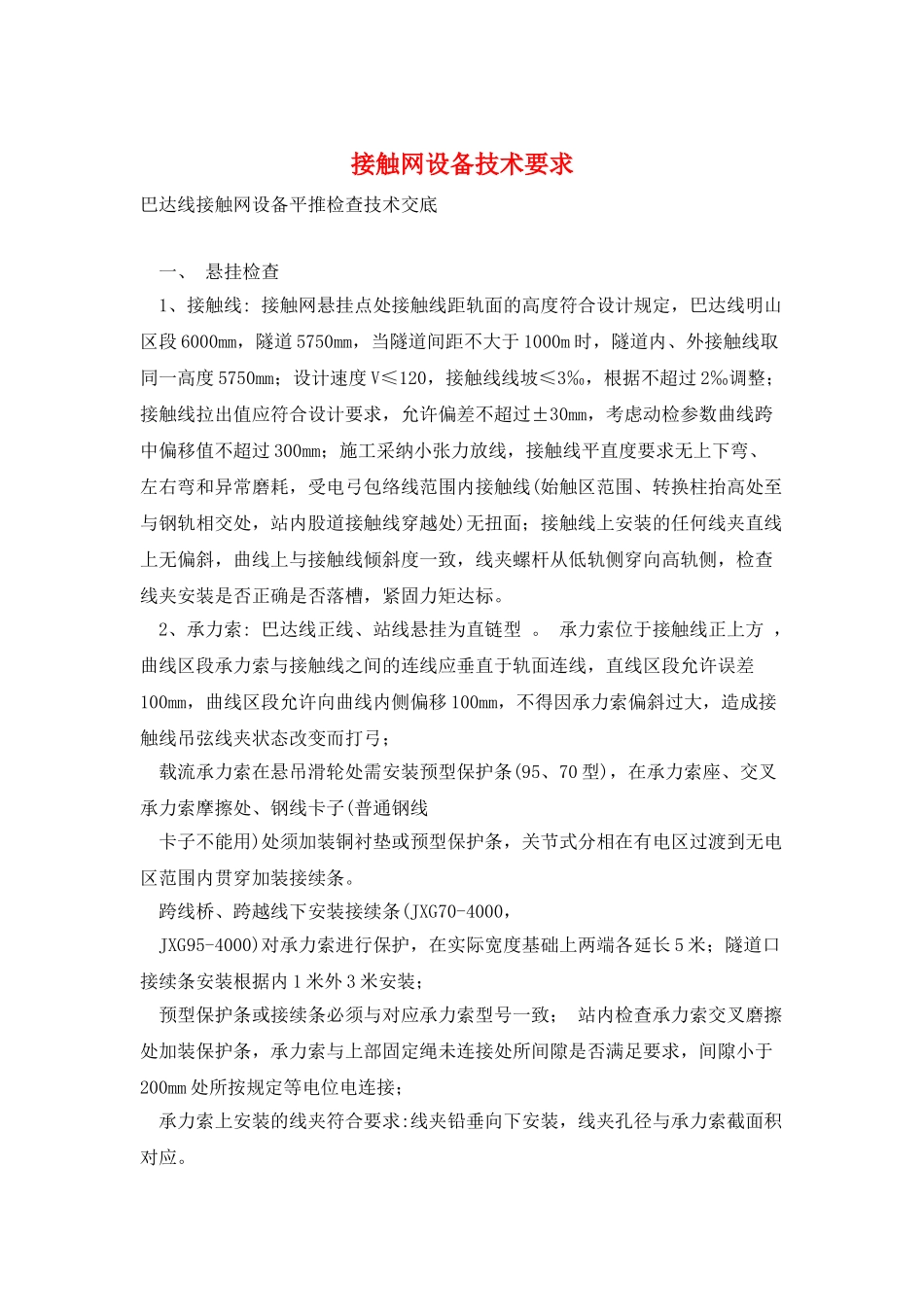

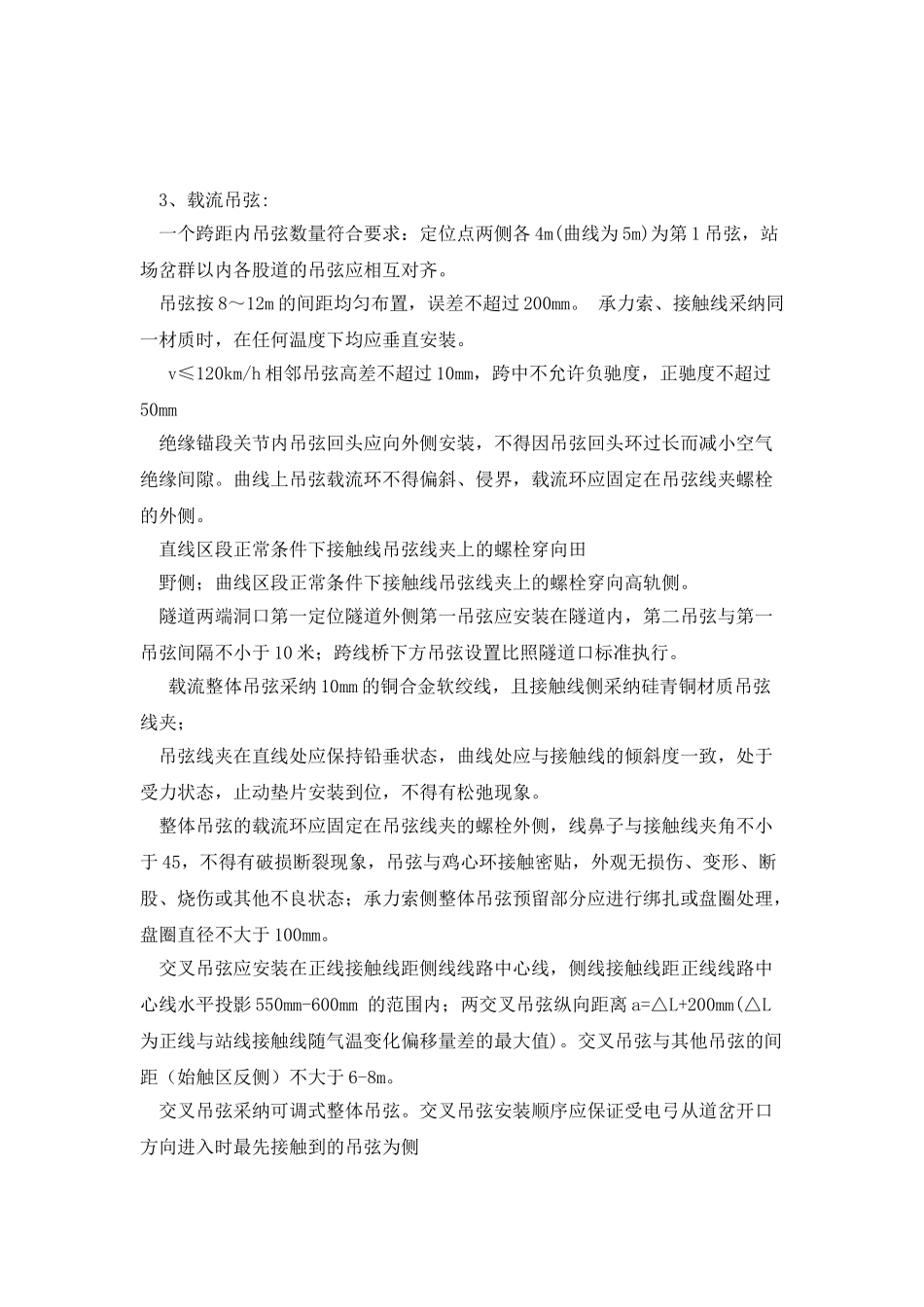

接触网设备技术要求巴达线接触网设备平推检查技术交底 一、 悬挂检查 1、接触线: 接触网悬挂点处接触线距轨面的高度符合设计规定，巴达线明山区段 6000mm，隧道 5750mm，当隧道间距不大于 1000m 时，隧道内、外接触线取同一高度 5750mm；设计速度 V≤120，接触线线坡≤3‰，根据不超过 2‰调整；接触线拉出值应符合设计要求，允许偏差不超过±30mm，考虑动检参数曲线跨中偏移值不超过 300mm；施工采纳小张力放线，接触线平直度要求无上下弯、左右弯和异常磨耗，受电弓包络线范围内接触线(始触区范围、转换柱抬高处至与钢轨相交处，站内股道接触线穿越处)无扭面；接触线上安装的任何线夹直线上无偏斜，曲线上与接触线倾斜度一致，线夹螺杆从低轨侧穿向高轨侧，检查线夹安装是否正确是否落槽，紧固力矩达标。 2、承力索: 巴达线正线、站线悬挂为直链型 。 承力索位于接触线正上方 ，曲线区段承力索与接触线之间的连线应垂直于轨面连线，直线区段允许误差100mm，曲线区段允许向曲线内侧偏移 100mm，不得因承力索偏斜过大，造成接触线吊弦线夹状态改变而打弓； 载流承力索在悬吊滑轮处需安装预型保护条(95、70 型)，在承力索座、交叉承力索摩擦处、钢线卡子(普通钢线 卡子不能用)处须加装铜衬垫或预型保护条，关节式分相在有电区过渡到无电区范围内贯穿加装接续条。 跨线桥、跨越线下安装接续条(JXG70-4000， JXG95-4000)对承力索进行保护，在实际宽度基础上两端各延长 5 米；隧道口接续条安装根据内 1 米外 3 米安装； 预型保护条或接续条必须与对应承力索型号一致； 站内检查承力索交叉磨擦处加装保护条，承力索与上部固定绳未连接处所间隙是否满足要求，间隙小于200mm 处所按规定等电位电连接； 承力索上安装的线夹符合要求:线夹铅垂向下安装，线夹孔径与承力索截面积对应。 3、载流吊弦: 一个跨距内吊弦数量符合要求：定位点两侧各 4m(曲线为 5m)为第 1 吊弦，站场岔群以内各股道的吊弦应相互对齐。 吊弦按 8～12m 的间距均匀布置，误差不超过 200mm。 承力索、接触线采纳同一材质时，在任何温度下均应垂直安装。 v≤120km/h 相邻吊弦高差不超过 10mm，跨中不允许负驰度，正驰度不超过50mm 绝缘锚段关节内吊弦回头应向外侧安装，不得因吊弦回头环过长而减小空气绝缘间隙。曲线上吊弦载流环不得偏斜、侵界，载流环应固定在吊弦线夹螺栓的外侧。 直线区段正常条件下接触线吊弦线夹上的螺栓穿向田 ...
