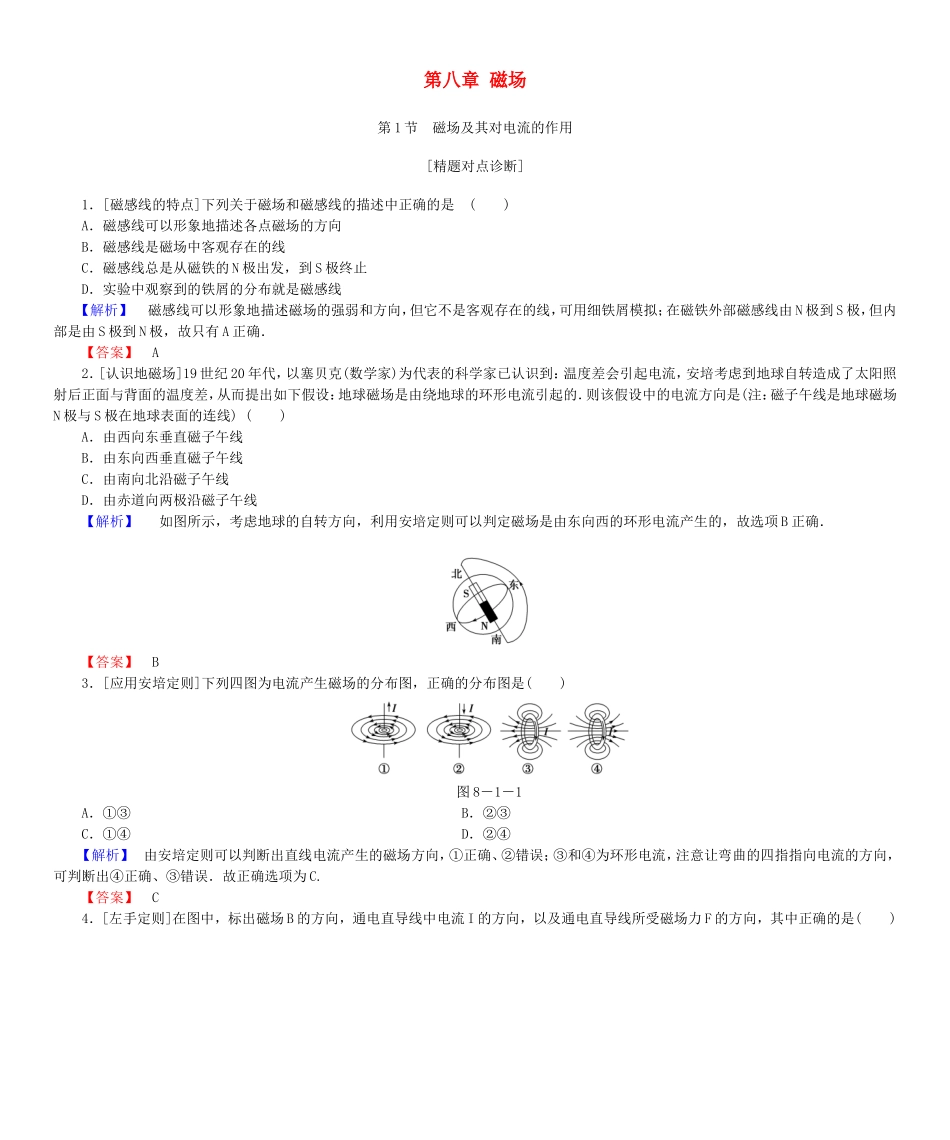

第八章 磁场第 1 节 磁场及其对电流的作用[精题对点诊断]1．[磁感线的特点]下列关于磁场和磁感线的描述中正确的是 ( )A．磁感线可以形象地描述各点磁场的方向B．磁感线是磁场中客观存在的线C．磁感线总是从磁铁的 N 极出发，到 S 极终止D．实验中观察到的铁屑的分布就是磁感线【解析】 磁感线可以形象地描述磁场的强弱和方向，但它不是客观存在的线，可用细铁屑模拟；在磁铁外部磁感线由 N 极到 S 极，但内部是由 S 极到 N 极，故只有 A 正确．【答案】 A2．[认识地磁场]19 世纪 20 年代，以塞贝克(数学家)为代表的科学家已认识到：温度差会引起电流，安培考虑到地球自转造成了太阳照射后正面与背面的温度差，从而提出如下假设：地球磁场是由绕地球的环形电流引起的．则该假设中的电流方向是(注：磁子午线是地球磁场N 极与 S 极在地球表面的连线) ( )A．由西向东垂直磁子午线B．由东向西垂直磁子午线C．由南向北沿磁子午线D．由赤道向两极沿磁子午线【解析】 如图所示，考虑地球的自转方向，利用安培定则可以判定磁场是由东向西的环形电流产生的，故选项 B 正确．【答案】 B3．[应用安培定则]下列四图为电流产生磁场的分布图，正确的分布图是( )图 8－1－1A．①③B．②③C．①④D．②④【解析】 由安培定则可以判断出直线电流产生的磁场方向，①正确、②错误；③和④为环形电流，注意让弯曲的四指指向电流的方向，可判断出④正确、③错误．故正确选项为 C.【答案】 C4．[左手定则]在图中，标出磁场 B 的方向，通电直导线中电流 I 的方向，以及通电直导线所受磁场力 F 的方向，其中正确的是( )【解析】 根据左手定则，A 错误、C 正确．电流与磁感线平行时，通电直导线不受安培力，B 错误．安培力的方向应和磁感线垂直，D 错误．【答案】 C5．[磁通量与条形磁铁的磁场]如图 8－1－2 所示，条形磁图 8－1－2铁竖直放置，一水平圆环从磁铁上方位置Ⅰ向下运动，到达磁铁上端位置Ⅱ，套在磁铁上到达中部Ⅲ，再到磁铁下端位置Ⅳ，再到下方Ⅴ.磁铁从Ⅰ→Ⅱ→Ⅲ→Ⅳ→Ⅴ过程中，穿过圆环的磁通量变化情况是( )A．变大，变小，变大，变小B．变大，变大，变小，变小C．变大，不变，不变，变小D．变小，变小，变大，变大【解析】 从条形磁铁磁感线的分布情况看，穿过圆环的磁通量在位置Ⅲ处最大，所以正确选项为 B.【答案】 B[基础知识回顾]一、磁场、磁感强度1．磁场(1)基本特性：磁场对处于其中...
