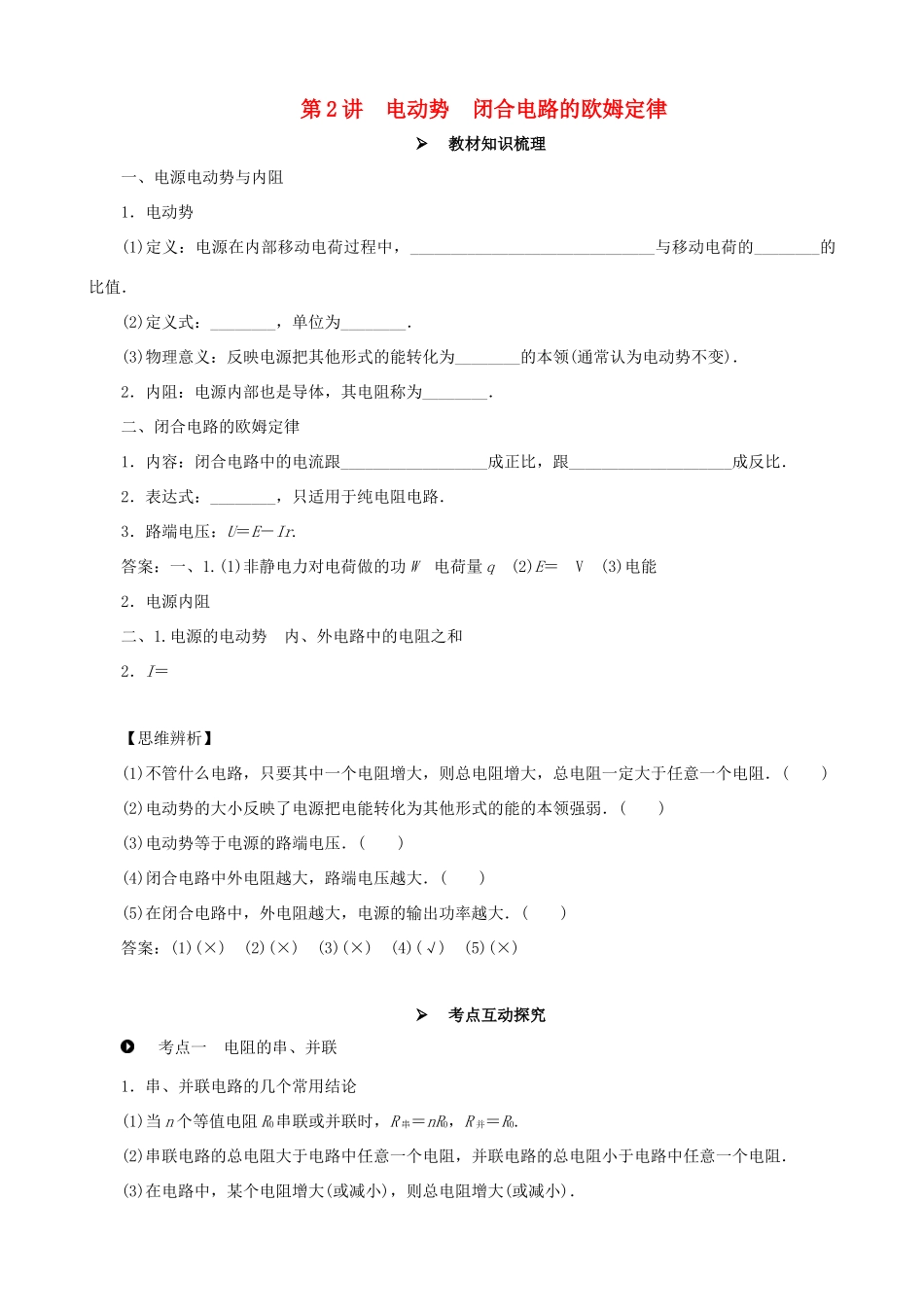

第 2 讲 电动势 闭合电路的欧姆定律教材知识梳理一、电源电动势与内阻1．电动势(1)定义：电源在内部移动电荷过程中，______________________________与移动电荷的________的比值．(2)定义式：________，单位为________．(3)物理意义：反映电源把其他形式的能转化为________的本领(通常认为电动势不变)．2．内阻：电源内部也是导体，其电阻称为________．二、闭合电路的欧姆定律1．内容：闭合电路中的电流跟__________________成正比，跟____________________成反比．2．表达式：________，只适用于纯电阻电路．3．路端电压：U＝E－Ir.答案：一、1.(1)非静电力对电荷做的功 W 电荷量 q (2)E＝ V (3)电能2．电源内阻二、1.电源的电动势 内、外电路中的电阻之和2．I＝【思维辨析】(1)不管什么电路，只要其中一个电阻增大，则总电阻增大，总电阻一定大于任意一个电阻．( )(2)电动势的大小反映了电源把电能转化为其他形式的能的本领强弱．( )(3)电动势等于电源的路端电压．( )(4)闭合电路中外电阻越大，路端电压越大．( )(5)在闭合电路中，外电阻越大，电源的输出功率越大．( )答案：(1)(×) (2)(×) (3)(×) (4)(√) (5)(×)考点互动探究 考点一 电阻的串、并联1．串、并联电路的几个常用结论(1)当 n 个等值电阻 R0串联或并联时，R 串＝nR0，R 并＝R0.(2)串联电路的总电阻大于电路中任意一个电阻，并联电路的总电阻小于电路中任意一个电阻．(3)在电路中，某个电阻增大(或减小)，则总电阻增大(或减小)．(4)某电路中无论电阻怎样连接，该电路消耗的总电功率始终等于各个电阻消耗的电功率之和．2．电压表、电流表的改装改装为大量程电压表改装为大量程电流表原理串联电阻分压并联电阻分流改装原理图分压电阻或分流电阻U＝IgR＋IgRg，所以 R＝－RgIgRg＝(I－Ig)R，所以 R＝改装后的电表内阻RV＝R＋Rg>RgRA＝
