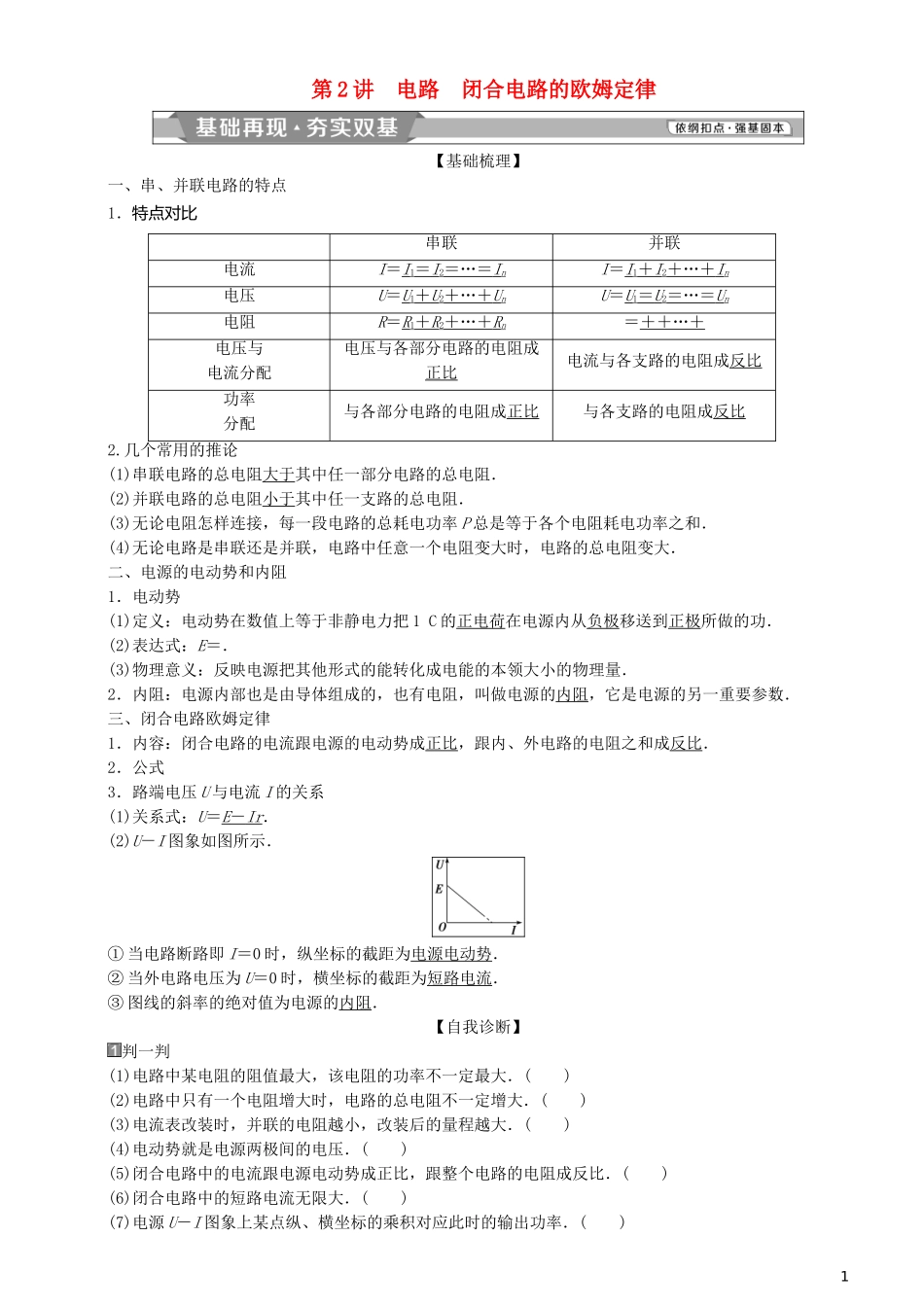

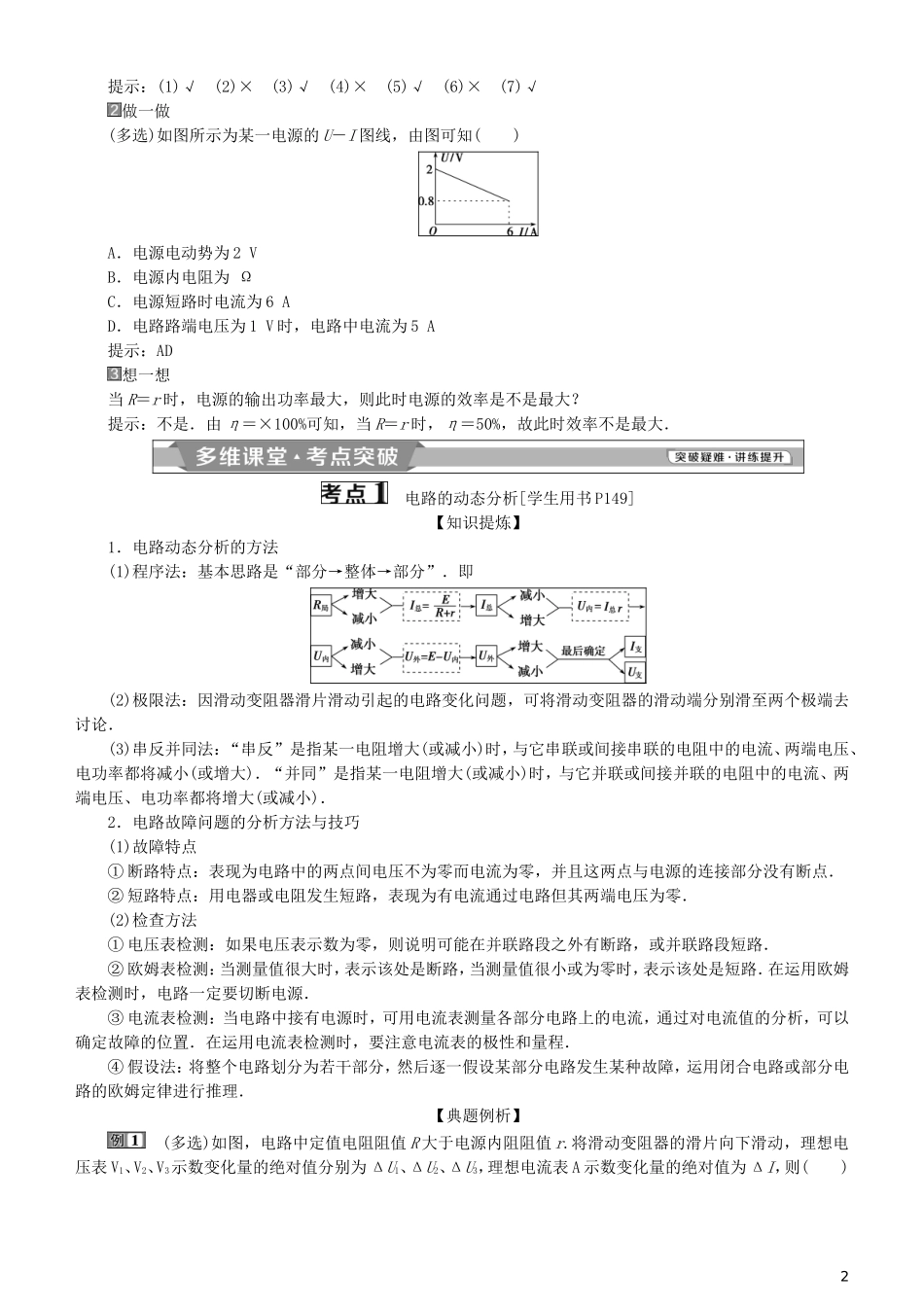

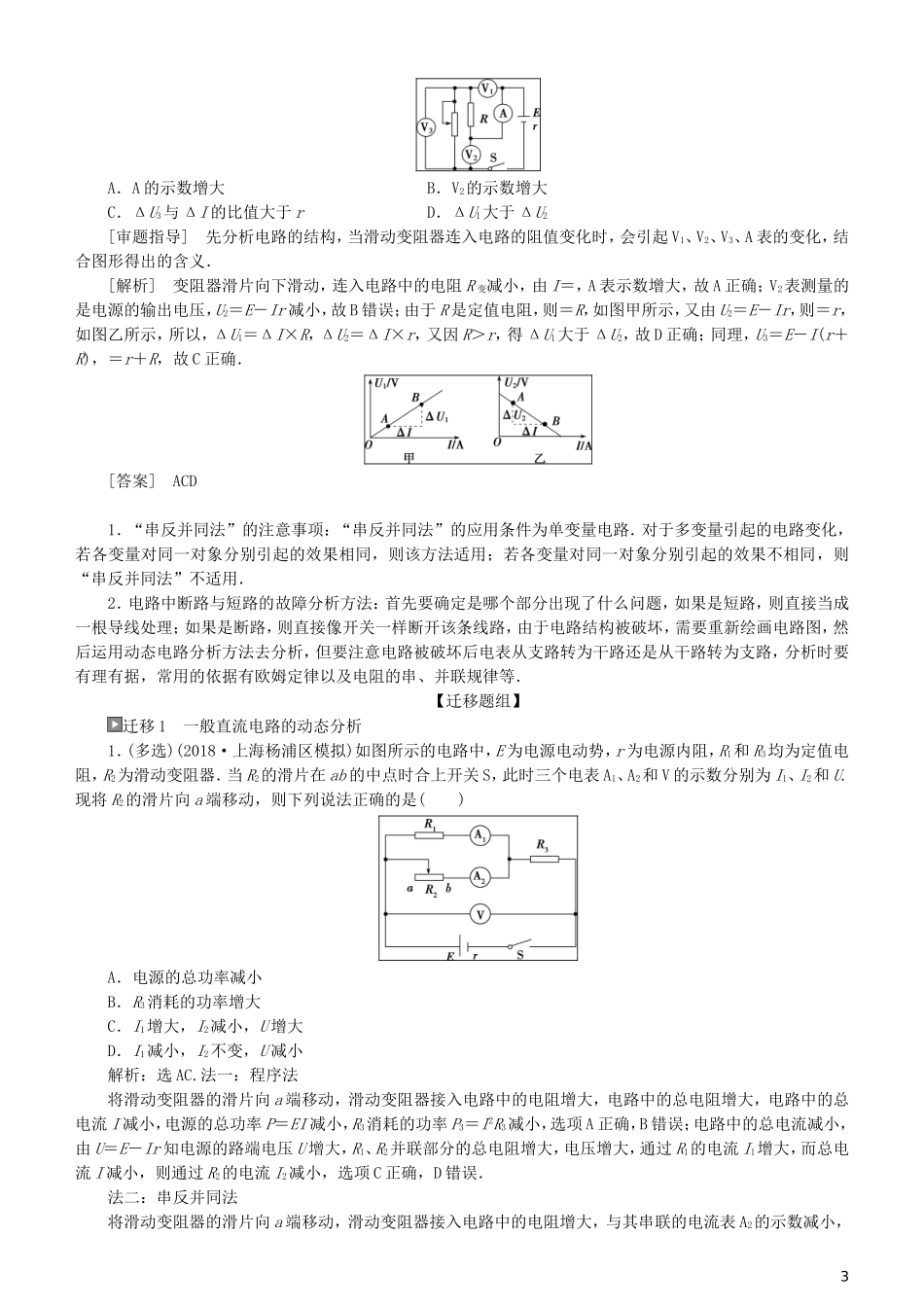

第 2 讲 电路 闭合电路的欧姆定律【基础梳理】一、串、并联电路的特点1．特点对比串联并联电流I＝I1＝ I 2＝…＝ I nI＝I1＋ I 2＋…＋ I n电压U＝U1＋ U 2＋…＋ U nU＝U1＝ U 2＝…＝ U n电阻R＝R1＋ R 2＋…＋ R n＝＋＋…＋电压与电流分配电压与各部分电路的电阻成正比电流与各支路的电阻成反比功率分配与各部分电路的电阻成正比与各支路的电阻成反比2.几个常用的推论(1)串联电路的总电阻大于其中任一部分电路的总电阻．(2)并联电路的总电阻小于其中任一支路的总电阻．(3)无论电阻怎样连接，每一段电路的总耗电功率 P 总是等于各个电阻耗电功率之和．(4)无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变大．二、电源的电动势和内阻1．电动势(1)定义：电动势在数值上等于非静电力把 1 C 的正电荷在电源内从负极移送到正极所做的功．(2)表达式：E＝．(3)物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量．2．内阻：电源内部也是由导体组成的，也有电阻，叫做电源的内阻，它是电源的另一重要参数．三、闭合电路欧姆定律1．内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．2．公式3．路端电压 U 与电流 I 的关系(1)关系式：U＝E － Ir ．(2)U－I 图象如图所示．① 当电路断路即 I＝0 时，纵坐标的截距为电源电动势．② 当外电路电压为 U＝0 时，横坐标的截距为短路电流．③ 图线的斜率的绝对值为电源的内阻．【自我诊断】判一判(1)电路中某电阻的阻值最大，该电阻的功率不一定最大．( )(2)电路中只有一个电阻增大时，电路的总电阻不一定增大．( )(3)电流表改装时，并联的电阻越小，改装后的量程越大．( )(4)电动势就是电源两极间的电压．( )(5)闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比．( )(6)闭合电路中的短路电流无限大．( )(7)电源 U－I 图象上某点纵、横坐标的乘积对应此时的输出功率．( )1提示：(1)√ (2)× (3)√ (4)× (5)√ (6)× (7)√做一做(多选)如图所示为某一电源的 U－I 图线，由图可知( )A．电源电动势为 2 VB．电源内电阻为 ΩC．电源短路时电流为 6 AD．电路路端电压为 1 V 时，电路中电流为 5 A提示：AD想一想当 R＝r 时，电源的输出功率最大，则此时电源的效率是不是最大？提示：不是．由 η＝×100%可知，当 R＝r 时，η＝50%，故此时效率不是最大． 电路的动...
