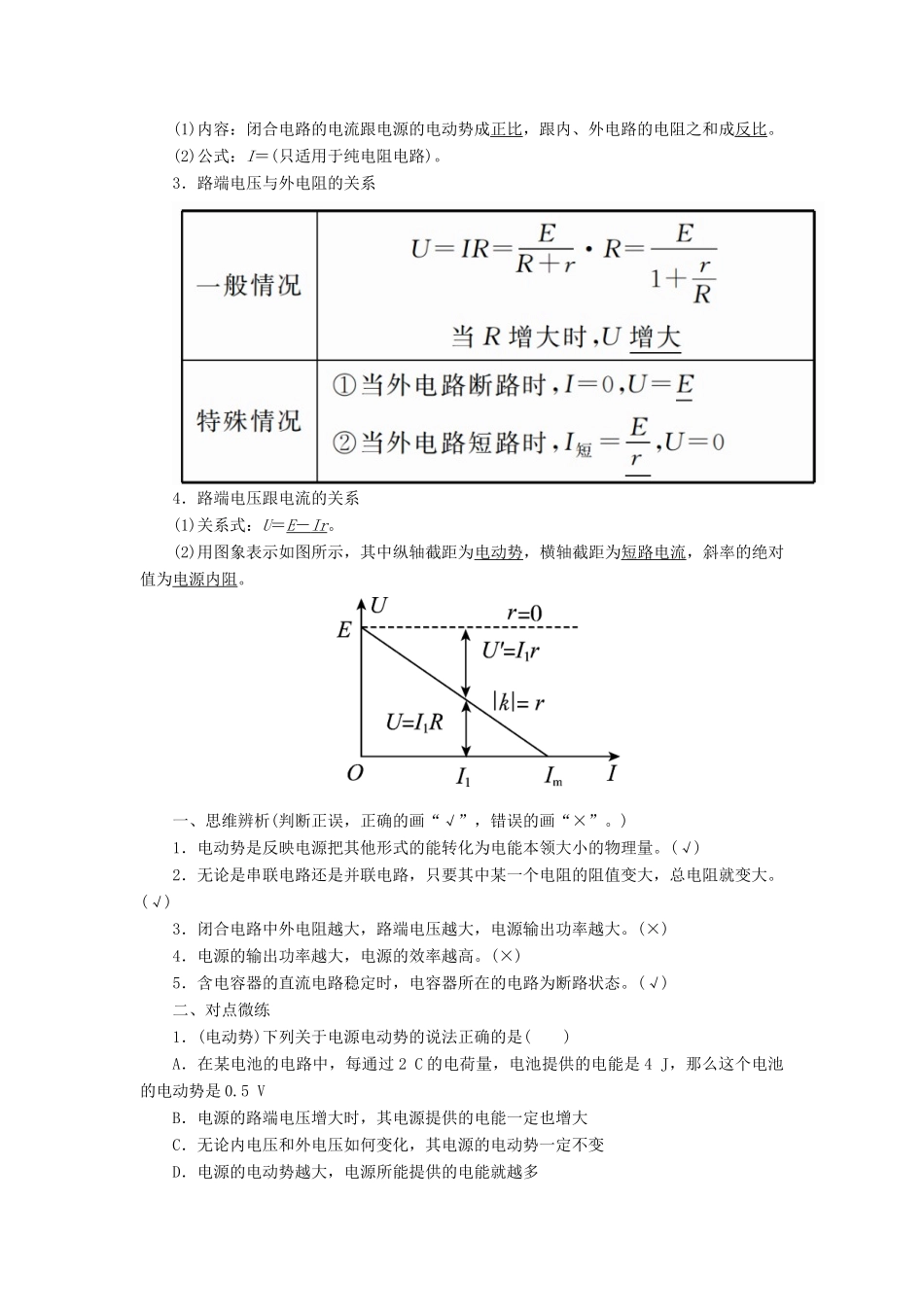

第 2 讲 电路的基本规律和应用微知识 1 电路的连接1．串、并联电路的特点2.几个有用的结论(1)串联电路的总电阻大于电路中任意一个电阻，电路中任意一个电阻变大时，总电阻变大。(2)并联电路的总电阻小于电路中任意一个支路电阻，任意一个电阻变大时，总电阻变大。(3)某电路中无论电阻怎样连接，该电路消耗的电功率 P 总等于各个电阻消耗的电功率之和。微知识 2 闭合电路欧姆定律1．闭合电路(2)内、外电压的关系：E＝U 内＋ U 外。2．闭合电路欧姆定律(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。(2)公式：I＝(只适用于纯电阻电路)。3．路端电压与外电阻的关系4．路端电压跟电流的关系(1)关系式：U＝E － Ir 。(2)用图象表示如图所示，其中纵轴截距为电动势，横轴截距为短路电流，斜率的绝对值为电源内阻。一、思维辨析(判断正误，正确的画“√”，错误的画“×”。)1．电动势是反映电源把其他形式的能转化为电能本领大小的物理量。(√)2．无论是串联电路还是并联电路，只要其中某一个电阻的阻值变大，总电阻就变大。(√)3．闭合电路中外电阻越大，路端电压越大，电源输出功率越大。(×)4．电源的输出功率越大，电源的效率越高。(×)5．含电容器的直流电路稳定时，电容器所在的电路为断路状态。(√)二、对点微练1．(电动势)下列关于电源电动势的说法正确的是( )A．在某电池的电路中，每通过 2 C 的电荷量，电池提供的电能是 4 J，那么这个电池的电动势是 0.5 VB．电源的路端电压增大时，其电源提供的电能一定也增大C．无论内电压和外电压如何变化，其电源的电动势一定不变D．电源的电动势越大，电源所能提供的电能就越多解析 根据电动势定义，由 E＝得 E＝2 V，选项 A 错误；电源的电动势与外电路无关，只由电源自身的性质决定，选项 B 错误，选项 C 正确；电源的电动势大，所提供的能量不一定大，电源提供的电能等于通过电源的电荷量与电动势之积，选项 D 错误。答案 C 2．(串、并联电路)电阻 R1与 R2并联在电路中，通过 R1与 R2的电流之比为 1∶2，则当R1与 R2串联后接入电路中时，R1与 R2两端电压之比 U1∶U2为( )A．1∶2 B．2∶1 C．1∶4 D．4∶1解析 由并联特点可知＝＝，又由串联电路特点可得＝＝，故 B 项正确。答案 B 3．(闭合电路欧姆定律)一电池外电路断开时的路端电压为 3 V，接上 8 Ω 的负载后路端电压降为 2.4 V，则可以判定电池的电...
