第 4 讲 实验：描绘小灯泡的伏安特性曲线微知识 1 实验目的1．描绘小灯泡的伏安特性曲线
2．分析曲线的变化规律
微知识 2 实验原理1．用电流表测出流过小灯泡的电流，用电压表测出小灯泡两端的电压，测出多组(I，U)值，在 U－I 坐标系中描出各对应点，用一条平滑的曲线将这些点连接起来
2．电流表采用外接法(填“内接”或“外接”)，因为小灯泡电阻很小，如果内接电流表，分压明显
滑动变阻器采用分压式，使电压能从 0 开始连续变化
微知识 3 实验器材小灯泡，4～6 V 学生电源，滑动变阻器，电压表，电流表，开关，导线若干
微知识 4 实验步骤1．连接电路将小灯泡、电流表、电压表、滑动变阻器、电源、开关用导线连接成如图所示电路
2．测出小灯泡在不同电压下的电流移动滑动变阻器触头位置，测出 12 组左右不同的电压值 U 和电流值 I，并将测量数据填入表格

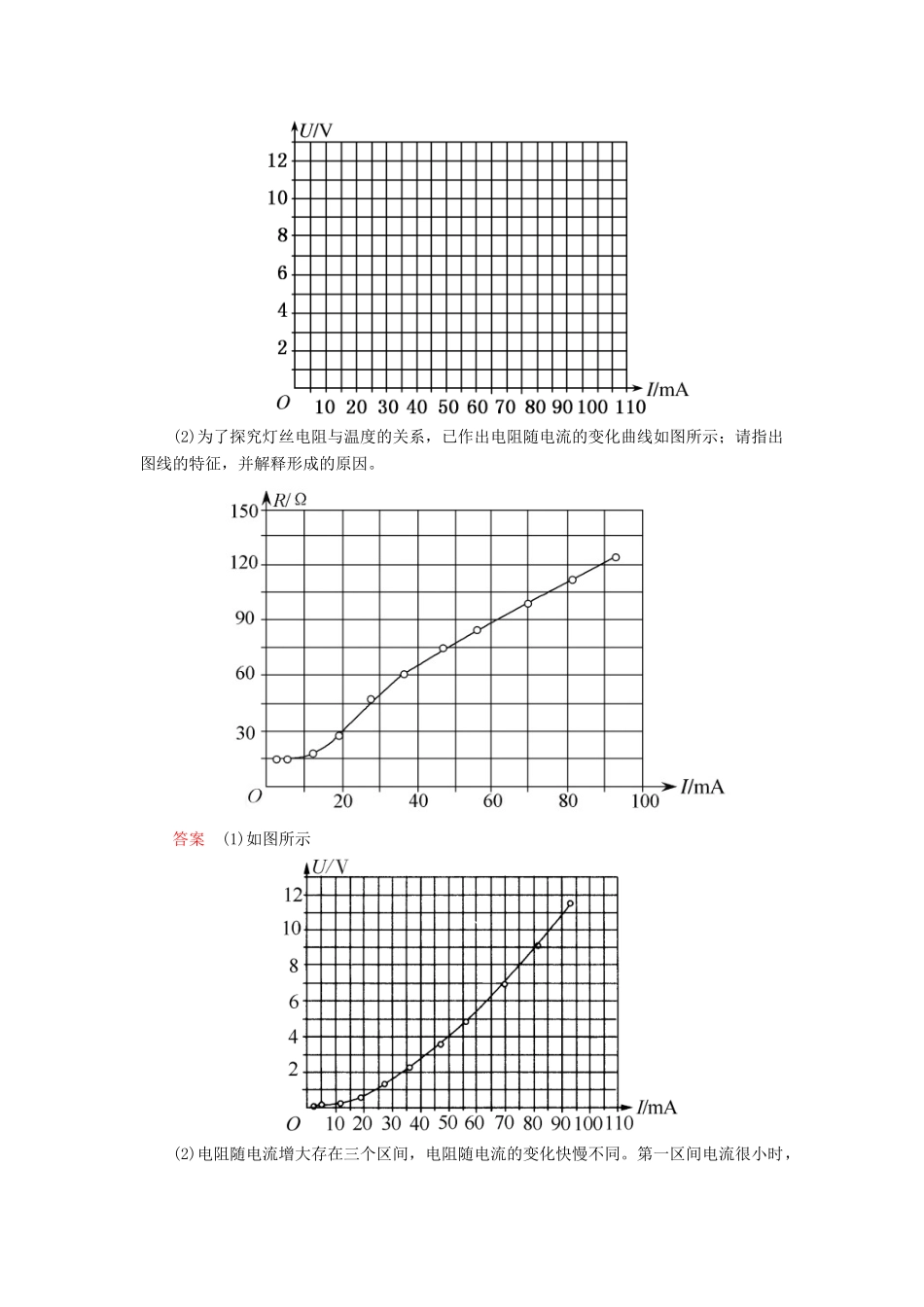

3．画出伏安特性曲线(1)在坐标纸上以 I 为纵轴，以 U 为横轴，建立坐标系
(2)在坐标纸上描出各组数据所对应的点
(坐标系纵轴和横轴的标度要适中，以使所描图线充分占据整个坐标纸为宜)(3)将描出的点用平滑曲线连接起来，就得到小灯泡的伏安特性曲线
(4)拆除电路、整理仪器
微知识 5 注意事项1．电路的连接方式
(1)电流表应采用外接法，因为小灯泡(3
3 A)的电阻很小，与量程为 0～0
6 A 的电流表串联后，电流表的分压影响很大
(2)滑动变阻器应采用分压式连接，目的是使小灯泡两端的电压能从 0 开始连续变化
2．闭合开关 S 前，滑动变阻器触头应移到使小灯泡分得电压为 0 的一端，可以使开关闭合时小灯泡电压能从 0 开始变化，同时，也为了防止开关刚闭合时小灯泡两端因电压过大而烧坏灯丝
3．U－I 图线在 U0＝1
0 V 左右将发生明显弯曲，故在 U＝1
0 V 左右描点要密，以防止出现较大误差
