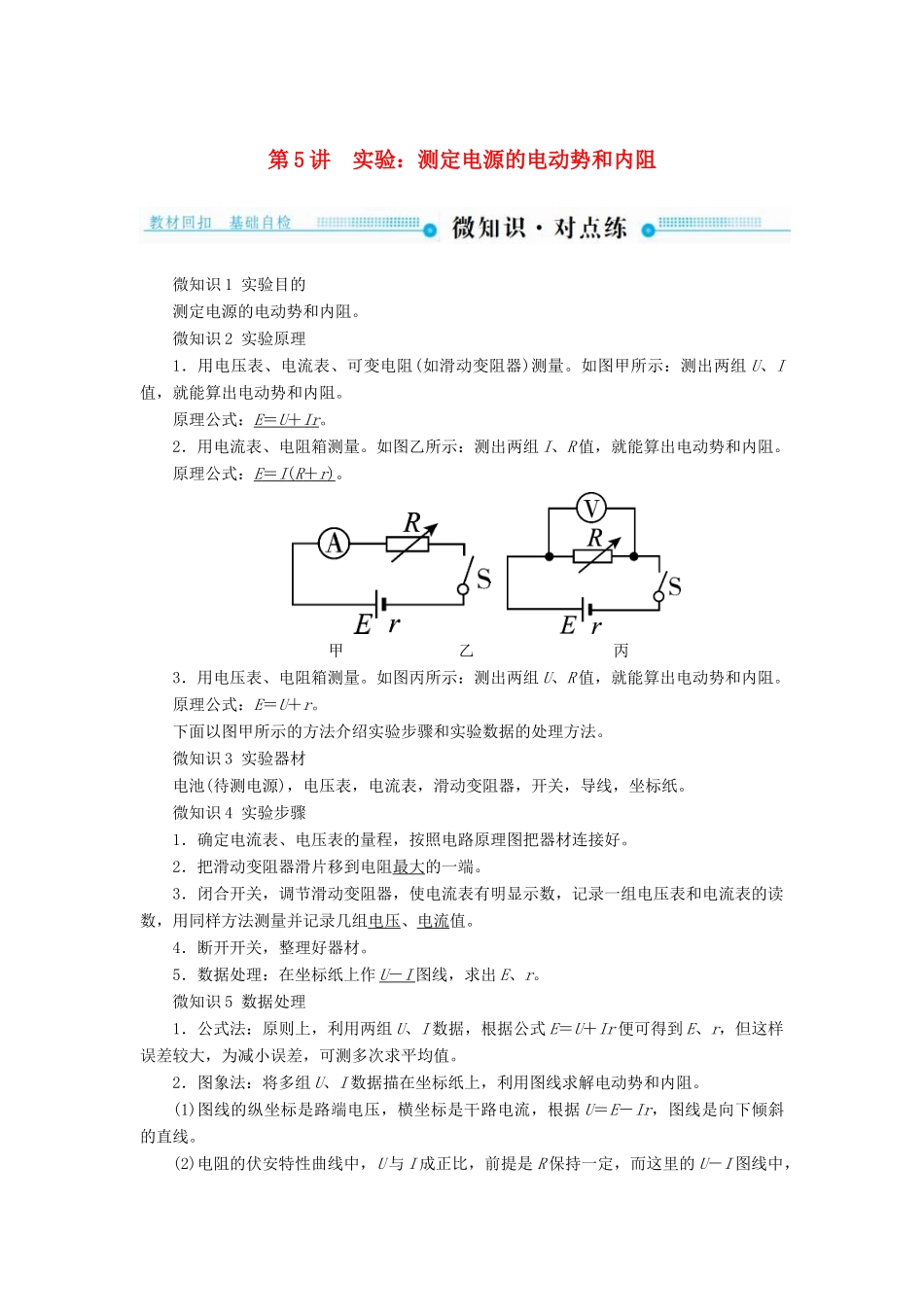

第 5 讲 实验：测定电源的电动势和内阻微知识 1 实验目的测定电源的电动势和内阻
微知识 2 实验原理1．用电压表、电流表、可变电阻(如滑动变阻器)测量
如图甲所示：测出两组 U、I值，就能算出电动势和内阻
原理公式：E ＝ U ＋ Ir
2．用电流表、电阻箱测量
如图乙所示：测出两组 I、R 值，就能算出电动势和内阻
原理公式：E ＝ I ( R ＋ r )
甲 乙 丙3．用电压表、电阻箱测量
如图丙所示：测出两组 U、R 值，就能算出电动势和内阻
原理公式：E＝U＋r
下面以图甲所示的方法介绍实验步骤和实验数据的处理方法
微知识 3 实验器材电池(待测电源)，电压表，电流表，滑动变阻器，开关，导线，坐标纸
微知识 4 实验步骤1．确定电流表、电压表的量程，按照电路原理图把器材连接好
2．把滑动变阻器滑片移到电阻最大的一端
3．闭合开关，调节滑动变阻器，使电流表有明显示数，记录一组电压表和电流表的读数，用同样方法测量并记录几组电压、电流值
4．断开开关，整理好器材
5．数据处理：在坐标纸上作 U － I 图线，求出 E、r
微知识 5 数据处理1．公式法：原则上，利用两组 U、I 数据，根据公式 E＝U＋Ir 便可得到 E、r，但这样误差较大，为减小误差，可测多次求平均值

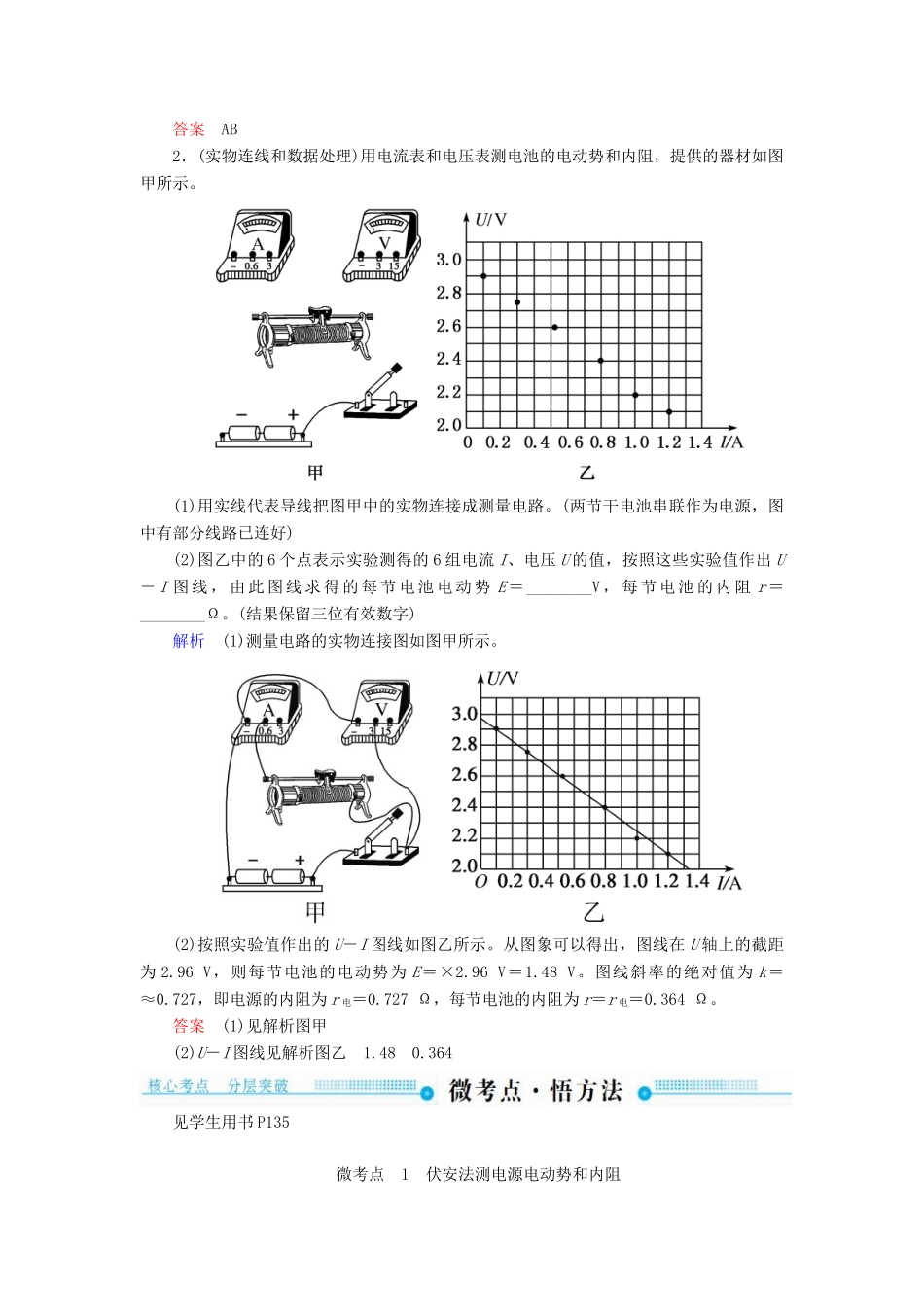

2．图象法：将多组 U、I 数据描在坐标纸上，利用图线求解电动势和内阻
(1)图线的纵坐标是路端电压，横坐标是干路电流，根据 U＝E－Ir，图线是向下倾斜的直线
(2)电阻的伏安特性曲线中，U 与 I 成正比，前提是 R 保持一定，而这里的 U－I 图线中，E、r 不变，外电阻 R 改变，正是 R 的变化，才有 I 和 U 的变化
(3)实验中至少得到 5 组以上实验数据，画在坐标纸上拟合出一条直线
要使多数点落在直线上，且分布在直线两侧的点个数大致相等

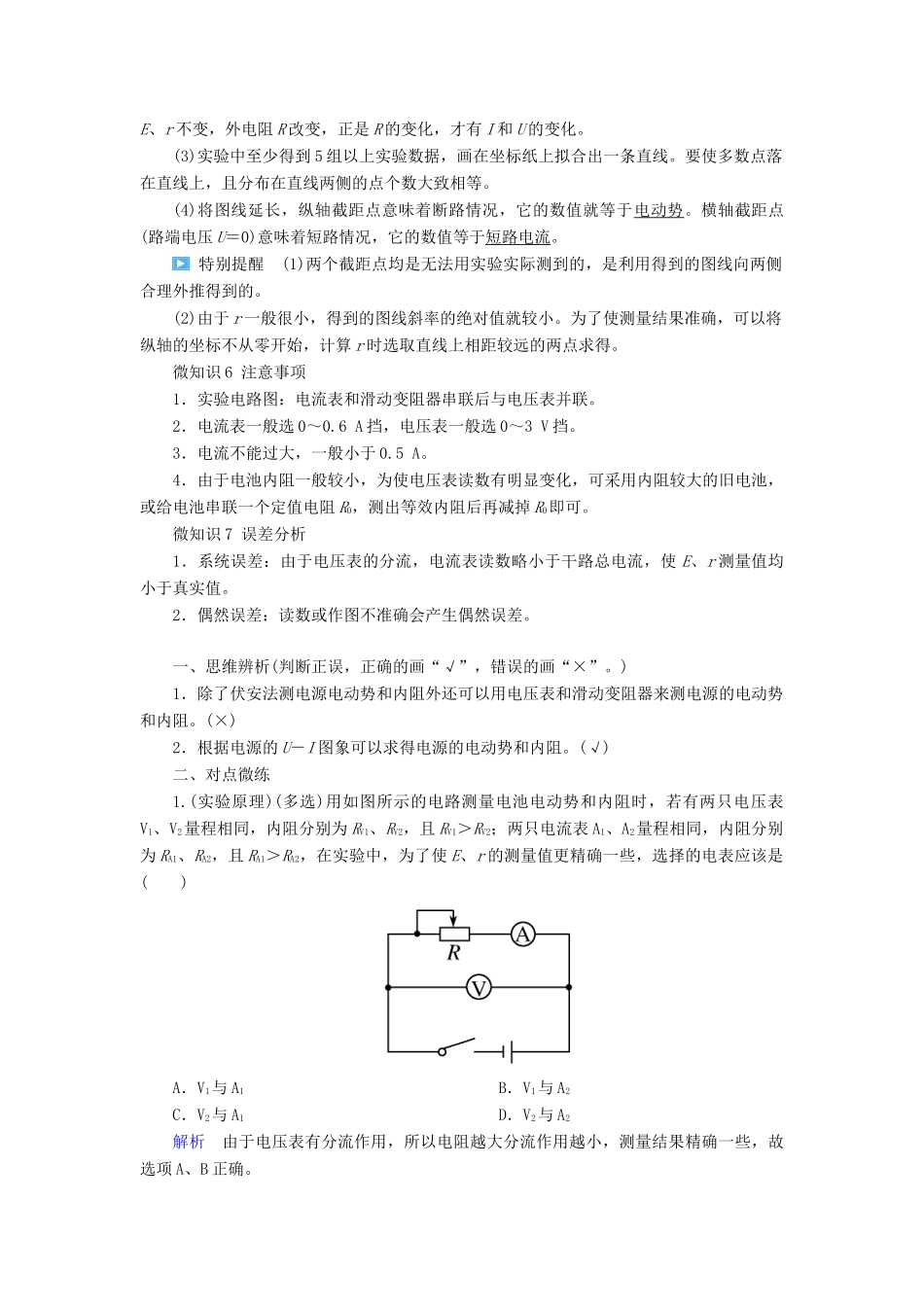

(4)将图线延长，纵轴截距点意味着断路情
