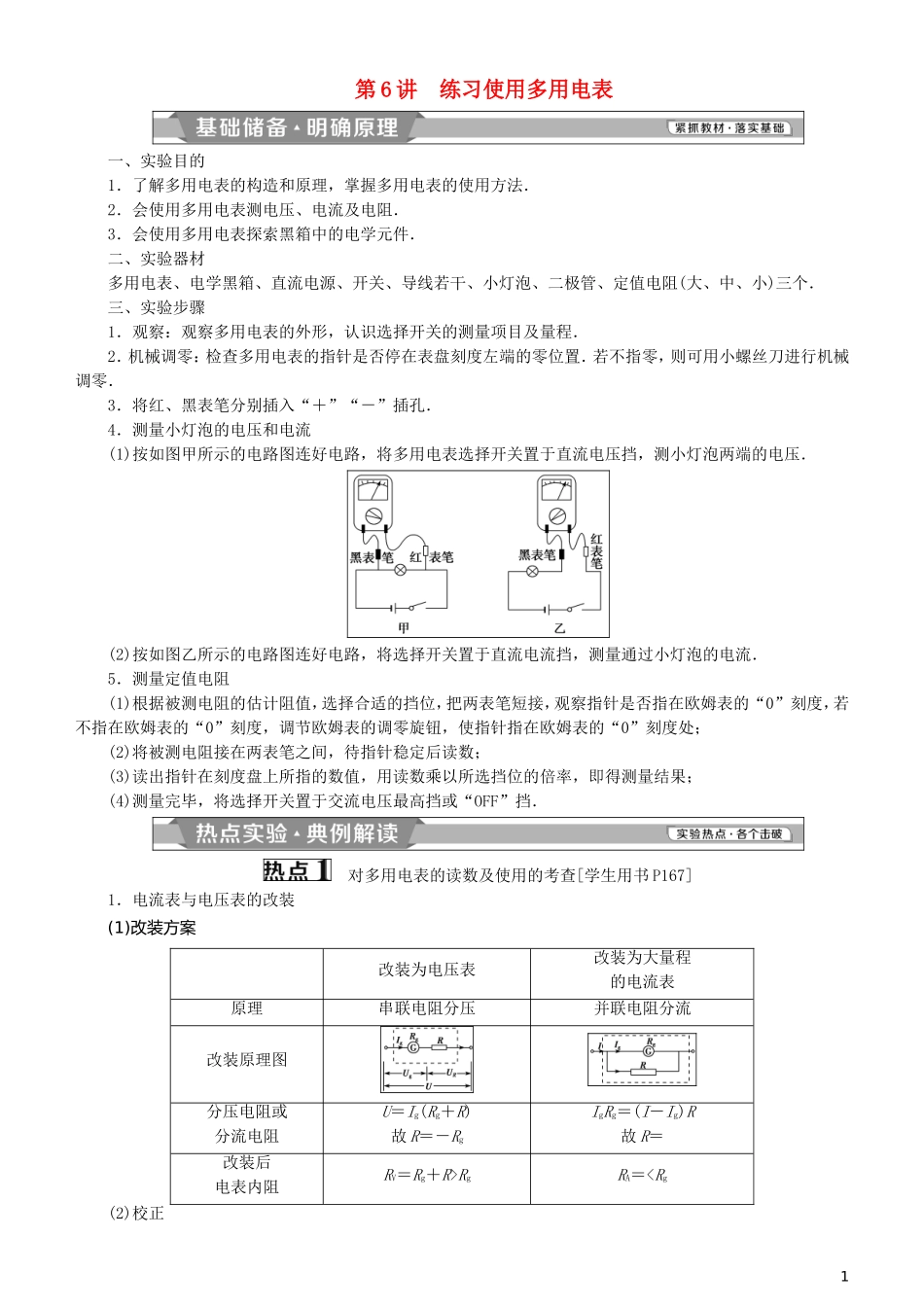

第 6 讲 练习使用多用电表一、实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会使用多用电表探索黑箱中的电学元件．二、实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．三、实验步骤1．观察：观察多用电表的外形，认识选择开关的测量项目及量程．2．机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．3．将红、黑表笔分别插入“＋”“－”插孔．4．测量小灯泡的电压和电流(1)按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．(2)按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．5．测量定值电阻(1)根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆表的调零旋钮，使指针指在欧姆表的“0”刻度处；(2)将被测电阻接在两表笔之间，待指针稳定后读数；(3)读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；(4)测量完毕，将选择开关置于交流电压最高挡或“OFF”挡． 对多用电表的读数及使用的考查[学生用书 P167]1．电流表与电压表的改装(1)改装方案改装为电压表改装为大量程的电流表原理串联电阻分压并联电阻分流改装原理图分压电阻或分流电阻U＝Ig(Rg＋R)故 R＝－RgIgRg＝(I－Ig)R故 R＝改装后电表内阻RV＝Rg＋R>RgRA＝
