高考物理一轮复习 第八章 恒定电流 实验 测量电源的电动势和内阻教学案 沪科版-沪科版高三全册物理教学案

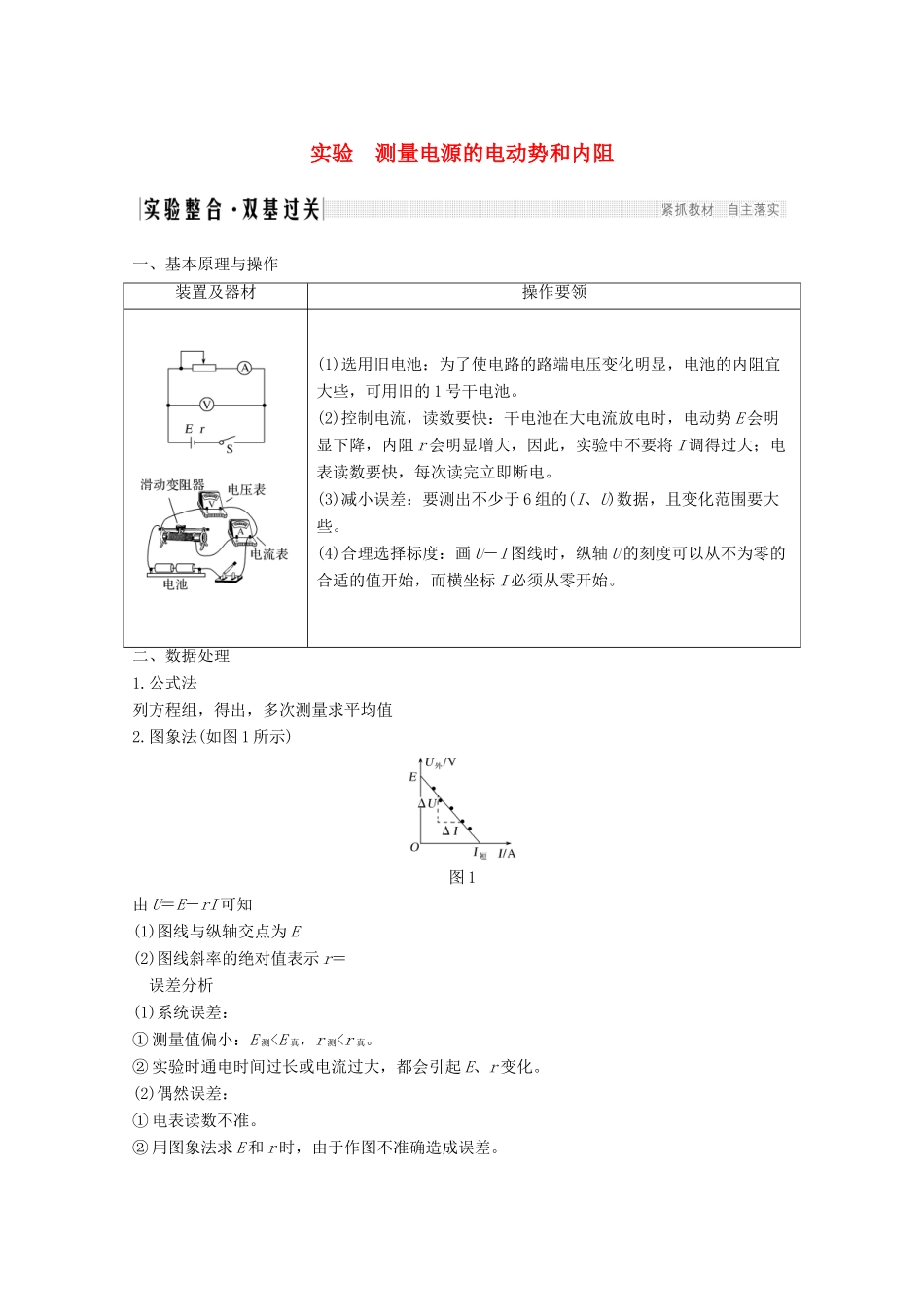

实验 测量电源的电动势和内阻一、基本原理与操作装置及器材操作要领 (1)选用旧电池：为了使电路的路端电压变化明显，电池的内阻宜大些，可用旧的 1 号干电池。(2)控制电流，读数要快：干电池在大电流放电时，电动势 E 会明显下降，内阻 r 会明显增大，因此，实验中不要将 I 调得过大；电表读数要快，每次读完立即断电。(3)减小误差：要测出不少于 6 组的(I、U)数据，且变化范围要大些。(4)合理选择标度：画 U－I 图线时，纵轴 U 的刻度可以从不为零的合适的值开始，而横坐标 I 必须从零开始。二、数据处理1.公式法列方程组，得出，多次测量求平均值2.图象法(如图 1 所示)图 1由 U＝E－rI 可知(1)图线与纵轴交点为 E(2)图线斜率的绝对值表示 r＝误差分析(1)系统误差：① 测量值偏小：E 测
