高考物理一轮复习 第八章 恒定电流 实验 用多用电表测量电学中的物理量教学案 沪科版-沪科版高三全册物理教学案

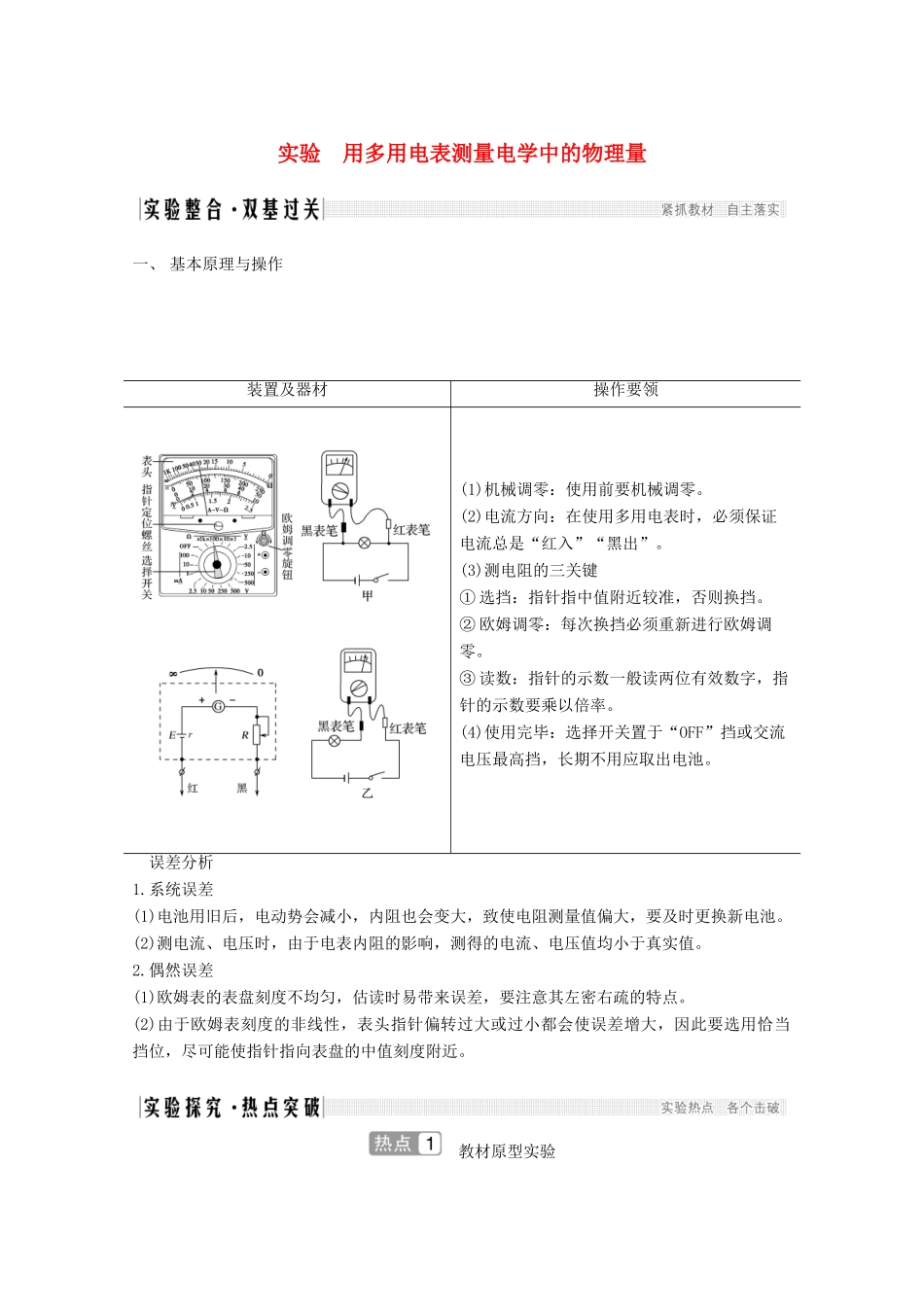

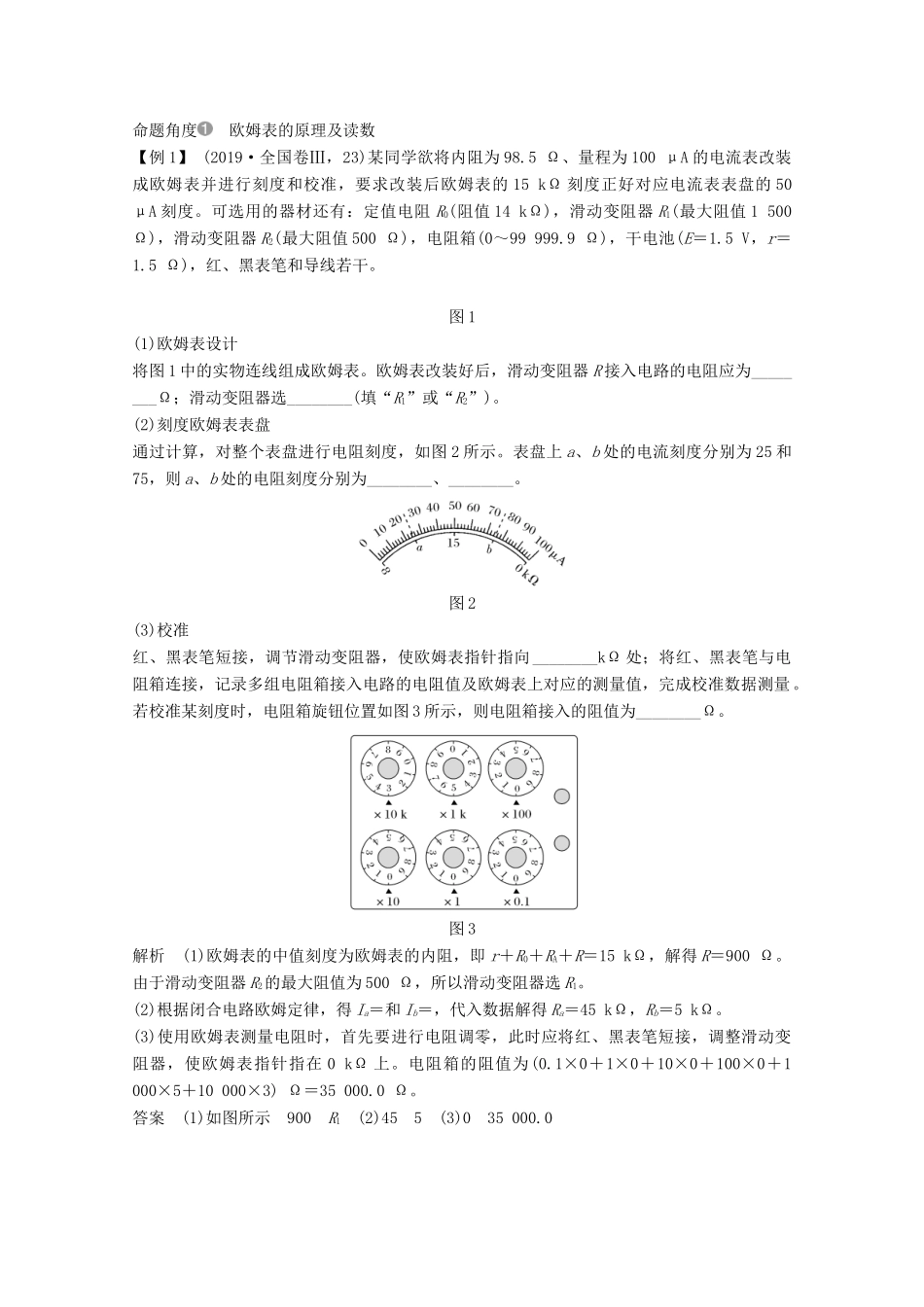

实验 用多用电表测量电学中的物理量一、 基本原理与操作装置及器材操作要领 (1)机械调零：使用前要机械调零。(2)电流方向：在使用多用电表时，必须保证电流总是“红入”“黑出”。(3)测电阻的三关键① 选挡：指针指中值附近较准，否则换挡。② 欧姆调零：每次换挡必须重新进行欧姆调零。③ 读数：指针的示数一般读两位有效数字，指针的示数要乘以倍率。(4)使用完毕：选择开关置于“OFF”挡或交流电压最高挡，长期不用应取出电池。误差分析1.系统误差(1)电池用旧后，电动势会减小，内阻也会变大，致使电阻测量值偏大，要及时更换新电池。(2)测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。2.偶然误差(1)欧姆表的表盘刻度不均匀，估读时易带来误差，要注意其左密右疏的特点。(2)由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，尽可能使指针指向表盘的中值刻度附近。 教材原型实验命题角度 欧姆表的原理及读数【例 1】 (2019·全国卷Ⅲ，23)某同学欲将内阻为 98.5 Ω、量程为 100 μA 的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的 15 kΩ 刻度正好对应电流表表盘的 50 μA 刻度。可选用的器材还有：定值电阻 R0(阻值 14 kΩ)，滑动变阻器 R1(最大阻值 1 500 Ω)，滑动变阻器 R2(最大阻值 500 Ω)，电阻箱(0～99 999.9 Ω)，干电池(E＝1.5 V，r＝1.5 Ω)，红、黑表笔和导线若干。图 1(1)欧姆表设计将图 1 中的实物连线组成欧姆表。欧姆表改装好后，滑动变阻器 R 接入电路的电阻应为________Ω；滑动变阻器选________(填“R1”或“R2”)。(2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图 2 所示。表盘上 a、b 处的电流刻度分别为 25 和75，则 a、b 处的电阻刻度分别为________、________。图 2(3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向________kΩ 处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。若校准某刻度时，电阻箱旋钮位置如图 3 所示，则电阻箱接入的阻值为________Ω。图 3解析 (1)欧姆表的中值刻度为欧姆表的内阻，即 r＋R0＋RA＋R＝15 kΩ，解得 R＝900 Ω。由于滑动变阻器 R2的最大阻值为 500 Ω，所以滑动变阻器选 R1。(2)根据闭合电路欧姆定律，得 Ia＝和 Ib＝，代入数据解得 Ra＝45 kΩ，Rb＝5 k...
