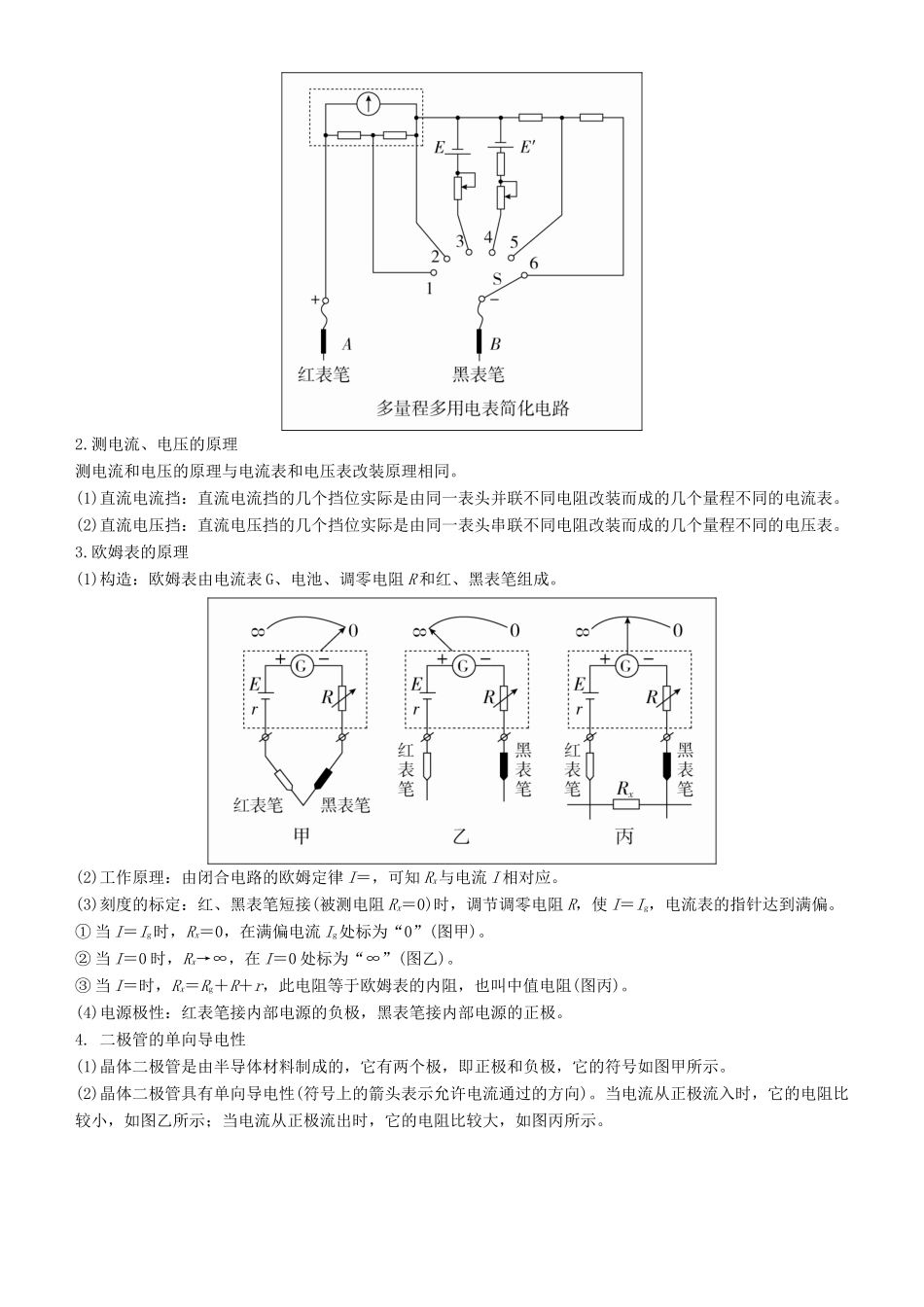

实验十一 练习使用多用电表板块一 主干梳理·夯实基础 实验原理与操作◆ 实验目的1.了解多用电表的构造和原理，掌握多用电表的使用方法。2.会使用多用电表测电压、电流及电阻。3.会用多用电表探索黑箱中的电学元件。◆ 实验原理1.多用电表(1)外部构造多用电表可以用来测电流、电压和电阻，又称万用电表，其表面结构如图所示。其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“∞”，右端标有“0”，是用于测电阻的，其刻度是不均匀的，从右向左越来越密；中间的刻度线是用于测直流、交流的电流和电压，其刻度是分布均匀的；最下面一条刻度线左侧标有“V”，是交流 2.5 V 专用，其刻度是不均匀的。多用电表表面的下半部分为选择开关，周围标有测量功能的区域和量程。将多用电表的选择开关旋转到电流挡，多用电表就测量电流；当选择开关旋转到其他功能区域时，就可测量电压或电阻。多用电表表面还有一对正、负插孔。红表笔插“＋”插孔，黑表笔插“－”插孔，插孔上面的旋钮叫欧姆调零旋钮，用它可进行欧姆调零。另外，在表盘和选择开关之间还有一个指针定位螺丝，即机械调零旋钮，用它可以进行机械调零，即旋转该调零螺丝，可使指针(在不接入电路中时)指在左端“0”刻线。(2)内部构造多用电表是由一个小量程的电流表与若干元件组成的，如图所示，每进行一种测量时，只使用其中一部分电路，其他部分不起作用。如图中 1、2 为电流测量端，其中接 1 为大量程；5、6 为电压测量端，其中接 6 为大量程；3、4 为电阻测量端，其中接 4 为大倍率。测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端。2.测电流、电压的原理测电流和电压的原理与电流表和电压表改装原理相同。(1)直流电流挡：直流电流挡的几个挡位实际是由同一表头并联不同电阻改装而成的几个量程不同的电流表。(2)直流电压挡：直流电压挡的几个挡位实际是由同一表头串联不同电阻改装而成的几个量程不同的电压表。3.欧姆表的原理(1)构造：欧姆表由电流表 G、电池、调零电阻 R 和红、黑表笔组成。(2)工作原理：由闭合电路的欧姆定律 I＝，可知 Rx与电流 I 相对应。(3)刻度的标定：红、黑表笔短接(被测电阻 Rx＝0)时，调节调零电阻 R，使 I＝Ig，电流表的指针达到满偏。① 当 I＝Ig时，Rx＝0，在满偏电流 Ig处标为“0”(图甲)。② 当 I＝0 时，Rx→∞，在 I＝0 处标为“∞...
