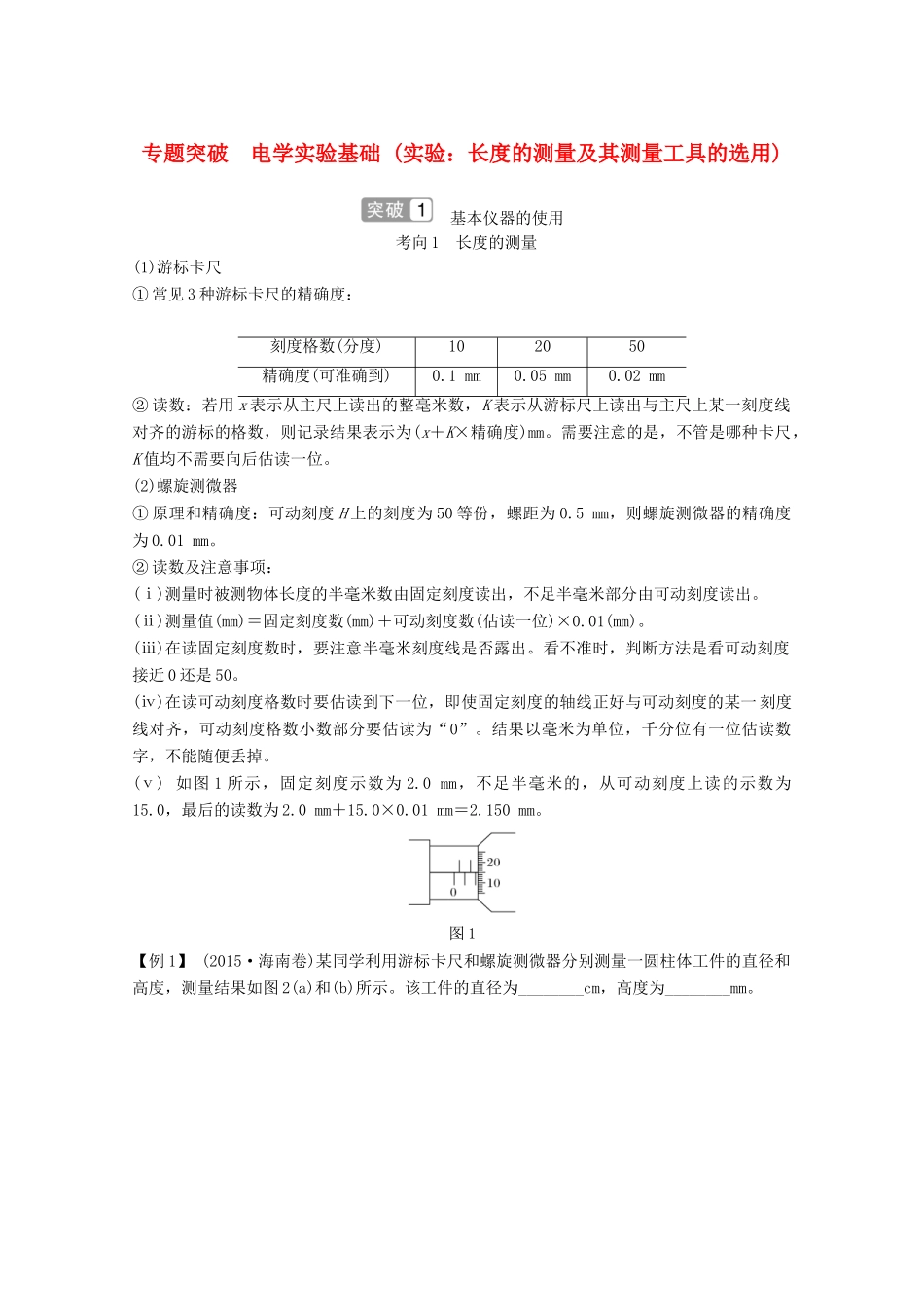

专题突破 电学实验基础 (实验：长度的测量及其测量工具的选用) 基本仪器的使用 考向 1 长度的测量(1)游标卡尺① 常见 3 种游标卡尺的精确度：刻度格数(分度)102050精确度(可准确到)0.1 mm0.05 mm0.02 mm② 读数：若用 x 表示从主尺上读出的整毫米数，K 表示从游标尺上读出与主尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度)mm。需要注意的是，不管是哪种卡尺，K 值均不需要向后估读一位。(2)螺旋测微器① 原理和精确度：可动刻度 H 上的刻度为 50 等份，螺距为 0.5 mm，则螺旋测微器的精确度为 0.01 mm。② 读数及注意事项：(ⅰ)测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出。(ⅱ)测量值(mm)＝固定刻度数(mm)＋可动刻度数(估读一位)×0.01(mm)。(ⅲ)在读固定刻度数时，要注意半毫米刻度线是否露出。看不准时，判断方法是看可动刻度接近 0 还是 50。(ⅳ)在读可动刻度格数时要估读到下一位，即使固定刻度的轴线正好与可动刻度的某一 刻度线对齐，可动刻度格数小数部分要估读为“0”。结果以毫米为单位，千分位有一位估读数字，不能随便丢掉。(ⅴ) 如图 1 所示，固定刻度示数为 2.0 mm，不足半毫米的，从可动刻度上读的示数为15.0，最后的读数为 2.0 mm＋15.0×0.01 mm＝2.150 mm。图 1【例 1】 (2015·海南卷)某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图 2(a)和(b)所示。该工件的直径为________cm，高度为________mm。图 2解析 图(a)为 20 分度的游标卡尺，其精度为 0.05 mm。主尺读数为 12 mm，游标尺上第 4 条刻线与主尺上的一条刻线对齐，故测量结果为 12 mm＋4×0.05 mm＝12.20 mm＝1.220 cm。螺旋测微器的精度为 0.01 mm，由图(b)知固定刻度读数为 6.5 mm，可动刻度读数为“36.0”，故工件的高度为 6.5 mm＋36.0×0.01 mm＝6.860 mm。答案 1.220 6.860游标卡尺读数时的 “三看”(1)第一看→精确度，所用的游标卡尺可准确到 0.1 mm，还是 0.05 mm 或 0.02 mm。(2)第二看→确认游标尺上的 0 刻度线位置，要区分零刻度线与游标尺的轮廓线，如图 3 所示。图 3读数：14.55 mm(3)第三看→游标尺的哪条(第 N 条)刻度线与主尺上的刻度线对齐。 考向 2 电压表、电流表的使用及读数(1)使用事项：① 使用前应先进行零点调整(机械调零)。② 红表笔插“＋”插孔，黑表笔插...
