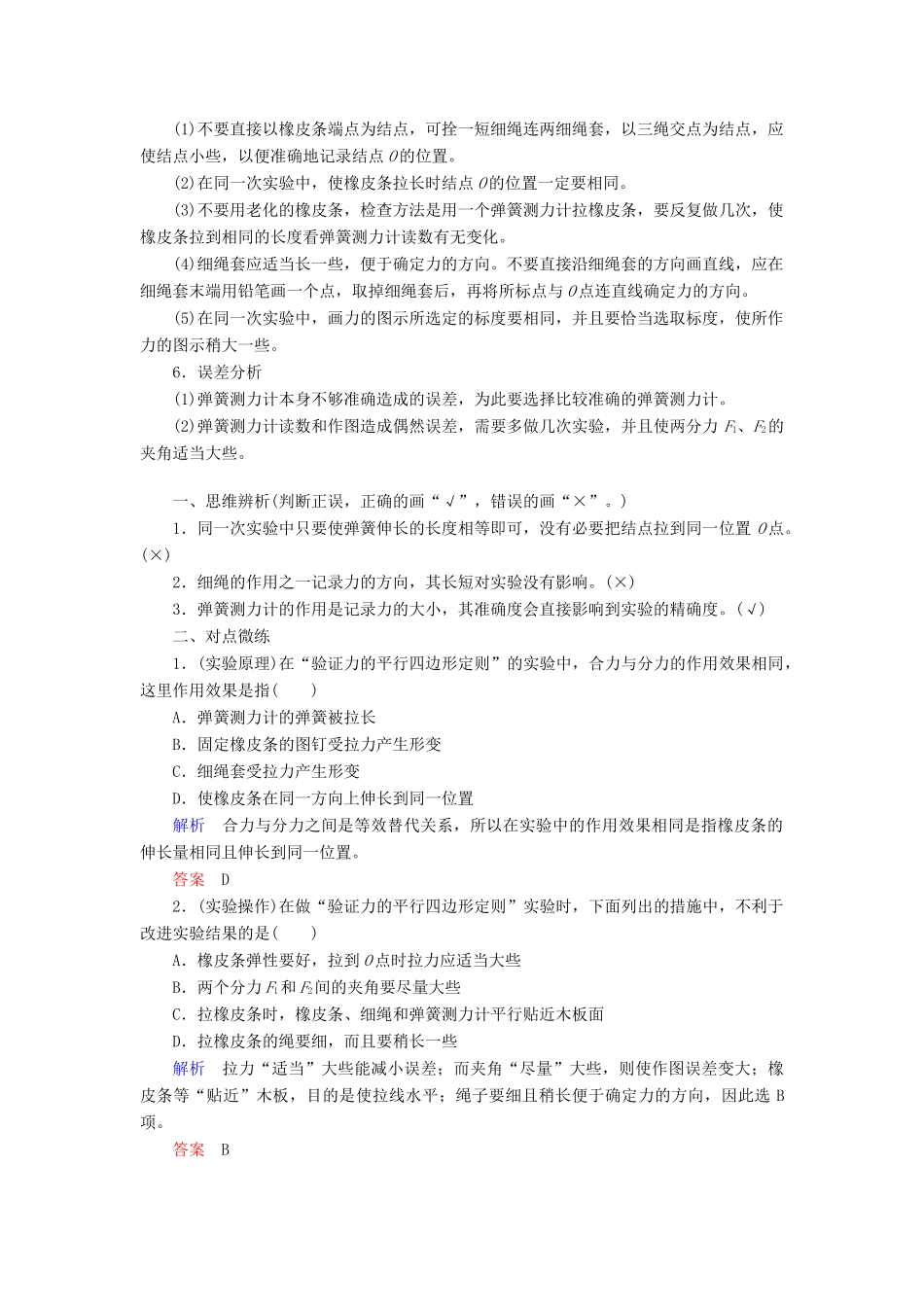

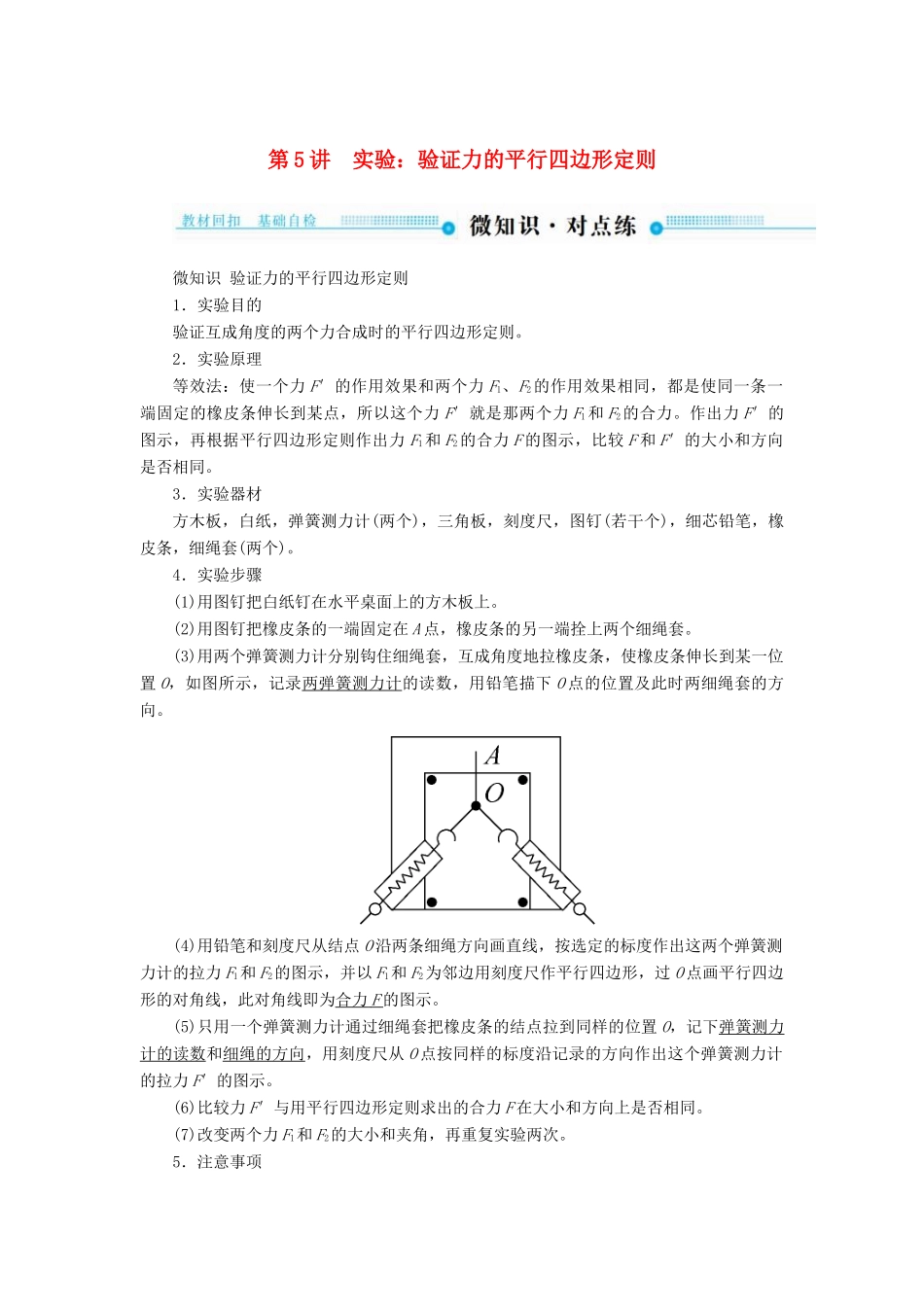

第 5 讲 实验：验证力的平行四边形定则 微知识 验证力的平行四边形定则1．实验目的验证互成角度的两个力合成时的平行四边形定则。2．实验原理等效法：使一个力 F′的作用效果和两个力 F1、F2的作用效果相同，都是使同一条一端固定的橡皮条伸长到某点，所以这个力 F′就是那两个力 F1和 F2的合力。作出力 F′的图示，再根据平行四边形定则作出力 F1和 F2的合力 F 的图示，比较 F 和 F′的大小和方向是否相同。3．实验器材方木板，白纸，弹簧测力计(两个)，三角板，刻度尺，图钉(若干个)，细芯铅笔，橡皮条，细绳套(两个)。4．实验步骤(1)用图钉把白纸钉在水平桌面上的方木板上。(2)用图钉把橡皮条的一端固定在 A 点，橡皮条的另一端拴上两个细绳套。(3)用两个弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长到某一位置 O，如图所示，记录两弹簧测力计的读数，用铅笔描下 O 点的位置及此时两细绳套的方向。(4)用铅笔和刻度尺从结点 O 沿两条细绳方向画直线，按选定的标度作出这两个弹簧测力计的拉力 F1和 F2的图示，并以 F1和 F2为邻边用刻度尺作平行四边形，过 O 点画平行四边形的对角线，此对角线即为合力 F 的图示。(5)只用一个弹簧测力计通过细绳套把橡皮条的结点拉到同样的位置 O，记下弹簧测力计的读数和细绳的方向，用刻度尺从 O 点按同样的标度沿记录的方向作出这个弹簧测力计的拉力 F′的图示。(6)比较力 F′与用平行四边形定则求出的合力 F 在大小和方向上是否相同。(7)改变两个力 F1和 F2的大小和夹角，再重复实验两次。5．注意事项(1)不要直接以橡皮条端点为结点，可拴一短细绳连两细绳套，以三绳交点为结点，应使结点小些，以便准确地记录结点 O 的位置。(2)在同一次实验中，使橡皮条拉长时结点 O 的位置一定要相同。(3)不要用老化的橡皮条，检查方法是用一个弹簧测力计拉橡皮条，要反复做几次，使橡皮条拉到相同的长度看弹簧测力计读数有无变化。(4)细绳套应适当长一些，便于确定力的方向。不要直接沿细绳套的方向画直线，应在细绳套末端用铅笔画一个点，取掉细绳套后，再将所标点与 O 点连直线确定力的方向。(5)在同一次实验中，画力的图示所选定的标度要相同，并且要恰当选取标度，使所作力的图示稍大一些。6．误差分析(1)弹簧测力计本身不够准确造成的误差，为此要选择比较准确的弹簧测力计。(2)弹簧测力计读数和作图造成偶然误差，需要多做几次实验，并且使两分力 ...
