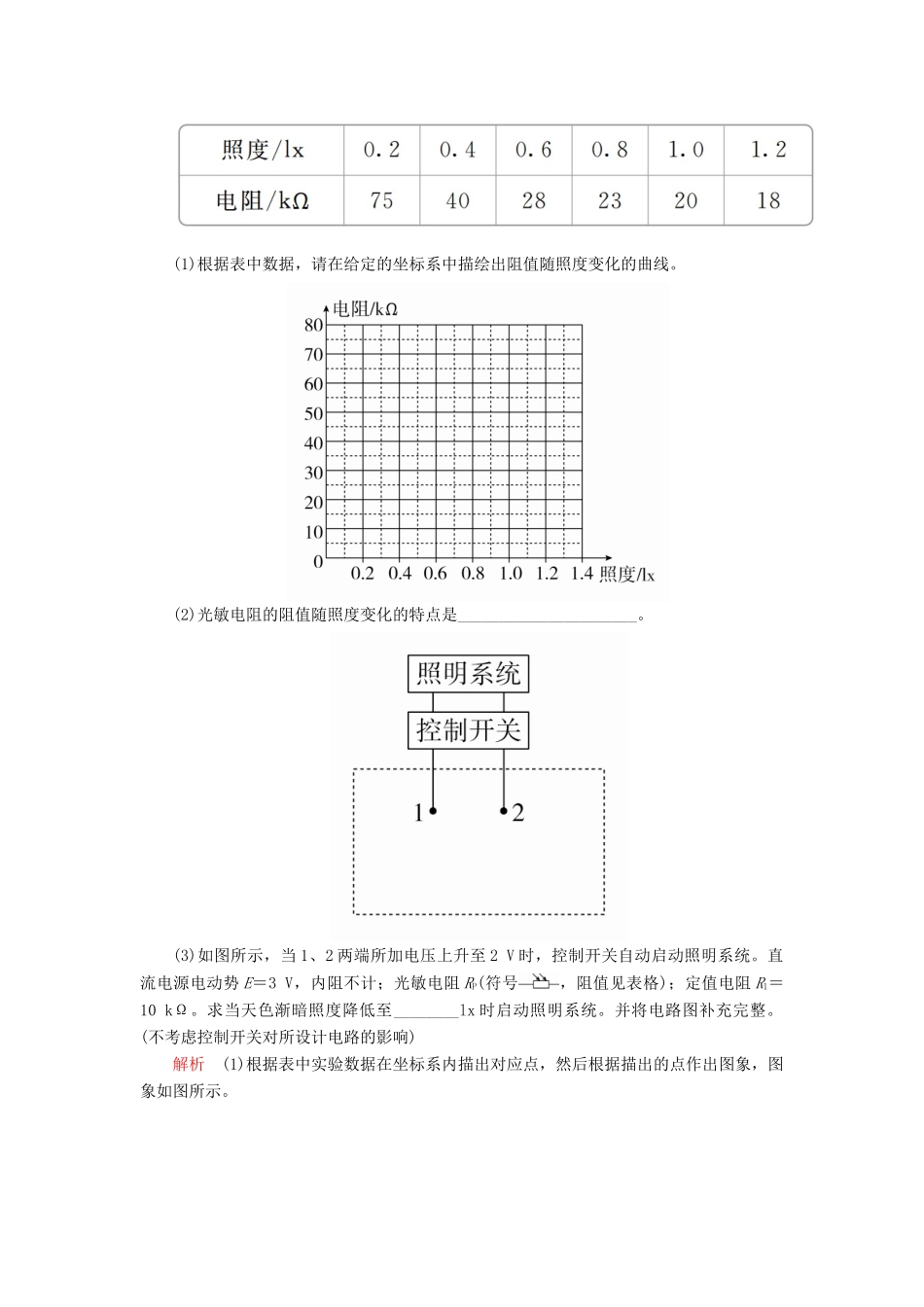

第 58 讲 传感器的简单使用考点一 光敏电阻研究光敏电阻的光敏特性1．实验原理闭合电路欧姆定律，用□ 多用电 表进行测量和观察。2．实验器材光敏电阻、多用电表、□ 灯泡 、滑动变阻器、导线、电源。3．实验步骤(1)将光敏电阻、多用电表、灯泡、滑动变阻器、电源按如图所示电路连接好，其中多用电表置于“×100”挡；(2)先测出在室内自然光的照射下光敏电阻的阻值，并记录数据；(3)打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察多用电表表盘指针显示光敏电阻阻值的情况，并记录；(4)用手掌(或黑纸)遮光时，观察多用电表表盘指针显示光敏电阻阻值的情况，并记录。4．数据处理根据记录数据分析光敏电阻的特性。5．实验结论(1)光敏电阻在暗环境下电阻值很大，强光照射下电阻值□ 很小 ；(2)光敏电阻能够把光照强弱这个光学量转换为□ 电阻 这个电学量。6．注意事项(1)实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变照射到光敏电阻上的光的多少来达到实验目的；(2)欧姆表每次换挡后都要重新进行欧姆调零。(2018·济南模拟)光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为 lx)。某光敏电阻RP在不同照度下的阻值如表：(1)根据表中数据，请在给定的坐标系中描绘出阻值随照度变化的曲线。(2)光敏电阻的阻值随照度变化的特点是______________________。(3)如图所示，当 1、2 两端所加电压上升至 2 V 时，控制开关自动启动照明系统。直流电源电动势 E＝3 V，内阻不计；光敏电阻 RP(符号，阻值见表格)；定值电阻 R1＝10 kΩ。求当天色渐暗照度降低至________lx 时启动照明系统。并将电路图补充完整。(不考虑控制开关对所设计电路的影响)解析 (1)根据表中实验数据在坐标系内描出对应点，然后根据描出的点作出图象，图象如图所示。(2)由第(1)问答图可以看出，光敏电阻的阻值随照度变化的特点是：光敏电阻的阻值随照度的增大非线性减小。(3)由题意，天色越暗，光敏电阻阻值越大，1、2 两端电压越大，故 1、2 两端之间接光敏电阻，电路图如图所示。当光敏电阻两端电压为 2 V 时，定值电阻两端电压为 1 V，由串联电路的分压特点得：＝＝，则 RP＝2R1＝2×10 kΩ＝20 kΩ。由表格中的数据可知，当天色渐暗照度降低至 1.0 lx 时光敏电阻阻值为 20 kΩ，两端电压为 2 V，会启动照明系统。...
