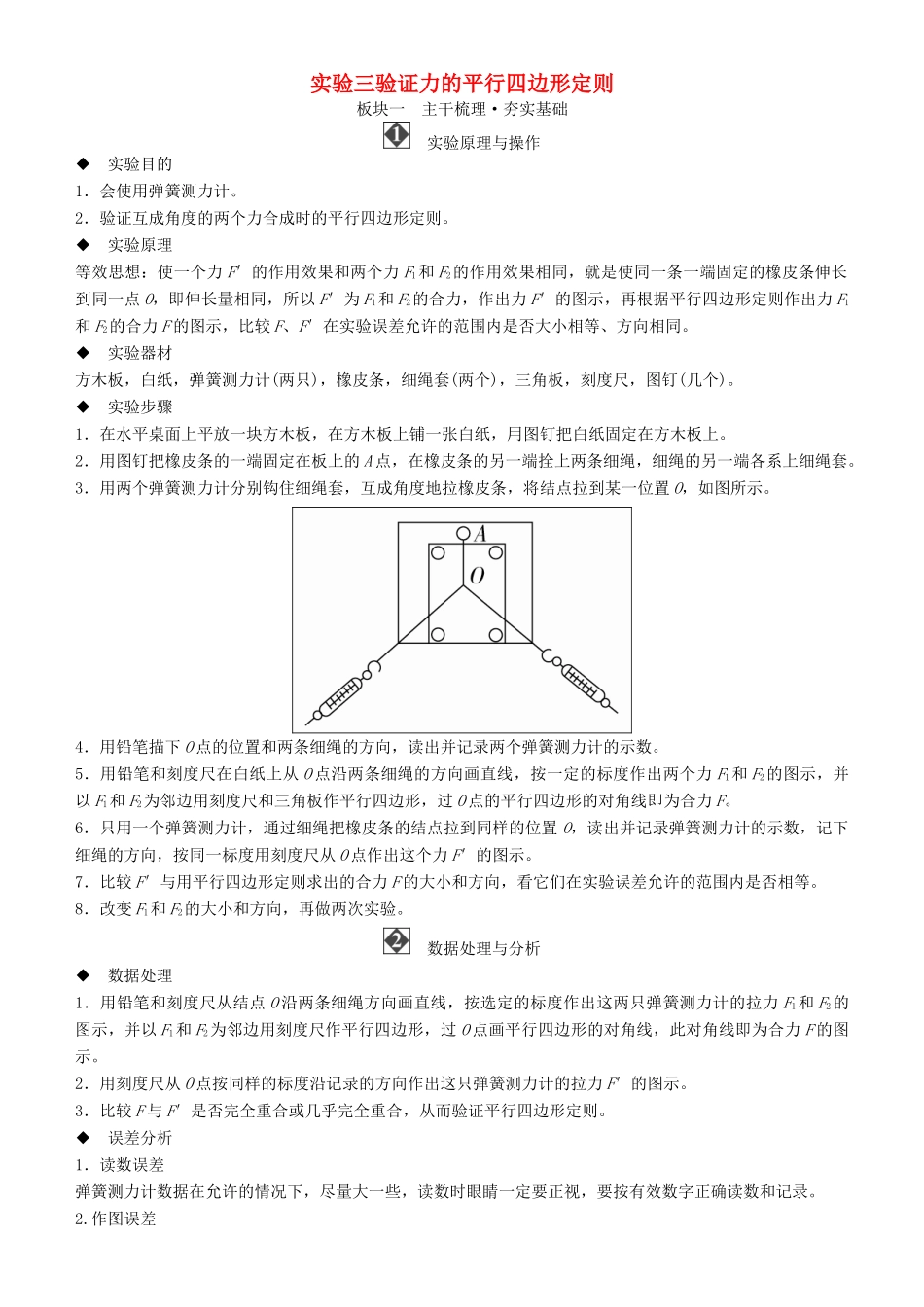

实验三验证力的平行四边形定则板块一 主干梳理·夯实基础 实验原理与操作◆ 实验目的1．会使用弹簧测力计。2．验证互成角度的两个力合成时的平行四边形定则。◆ 实验原理等效思想：使一个力 F′的作用效果和两个力 F1和 F2的作用效果相同，就是使同一条一端固定的橡皮条伸长到同一点 O，即伸长量相同，所以 F′为 F1和 F2的合力，作出力 F′的图示，再根据平行四边形定则作出力 F1和 F2的合力 F 的图示，比较 F、F′在实验误差允许的范围内是否大小相等、方向相同。◆ 实验器材方木板，白纸，弹簧测力计(两只)，橡皮条，细绳套(两个)，三角板，刻度尺，图钉(几个)。◆ 实验步骤1．在水平桌面上平放一块方木板，在方木板上铺一张白纸，用图钉把白纸固定在方木板上。2．用图钉把橡皮条的一端固定在板上的 A 点，在橡皮条的另一端拴上两条细绳，细绳的另一端各系上细绳套。3．用两个弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，将结点拉到某一位置 O，如图所示。4．用铅笔描下 O 点的位置和两条细绳的方向，读出并记录两个弹簧测力计的示数。5．用铅笔和刻度尺在白纸上从 O 点沿两条细绳的方向画直线，按一定的标度作出两个力 F1和 F2的图示，并以 F1和 F2为邻边用刻度尺和三角板作平行四边形，过 O 点的平行四边形的对角线即为合力 F。6．只用一个弹簧测力计，通过细绳把橡皮条的结点拉到同样的位置 O，读出并记录弹簧测力计的示数，记下细绳的方向，按同一标度用刻度尺从 O 点作出这个力 F′的图示。7．比较 F′与用平行四边形定则求出的合力 F 的大小和方向，看它们在实验误差允许的范围内是否相等。8．改变 F1和 F2的大小和方向，再做两次实验。 数据处理与分析◆ 数据处理1．用铅笔和刻度尺从结点 O 沿两条细绳方向画直线，按选定的标度作出这两只弹簧测力计的拉力 F1和 F2的图示，并以 F1和 F2为邻边用刻度尺作平行四边形，过 O 点画平行四边形的对角线，此对角线即为合力 F 的图示。2．用刻度尺从 O 点按同样的标度沿记录的方向作出这只弹簧测力计的拉力 F′的图示。3．比较 F 与 F′是否完全重合或几乎完全重合，从而验证平行四边形定则。◆ 误差分析1．读数误差弹簧测力计数据在允许的情况下，尽量大一些，读数时眼睛一定要正视，要按有效数字正确读数和记录。2.作图误差(1)结点 O 的位置和两个弹簧测力计的方向画得不准确，作图比例不恰当、不准确等造成作图误差。(2)...
