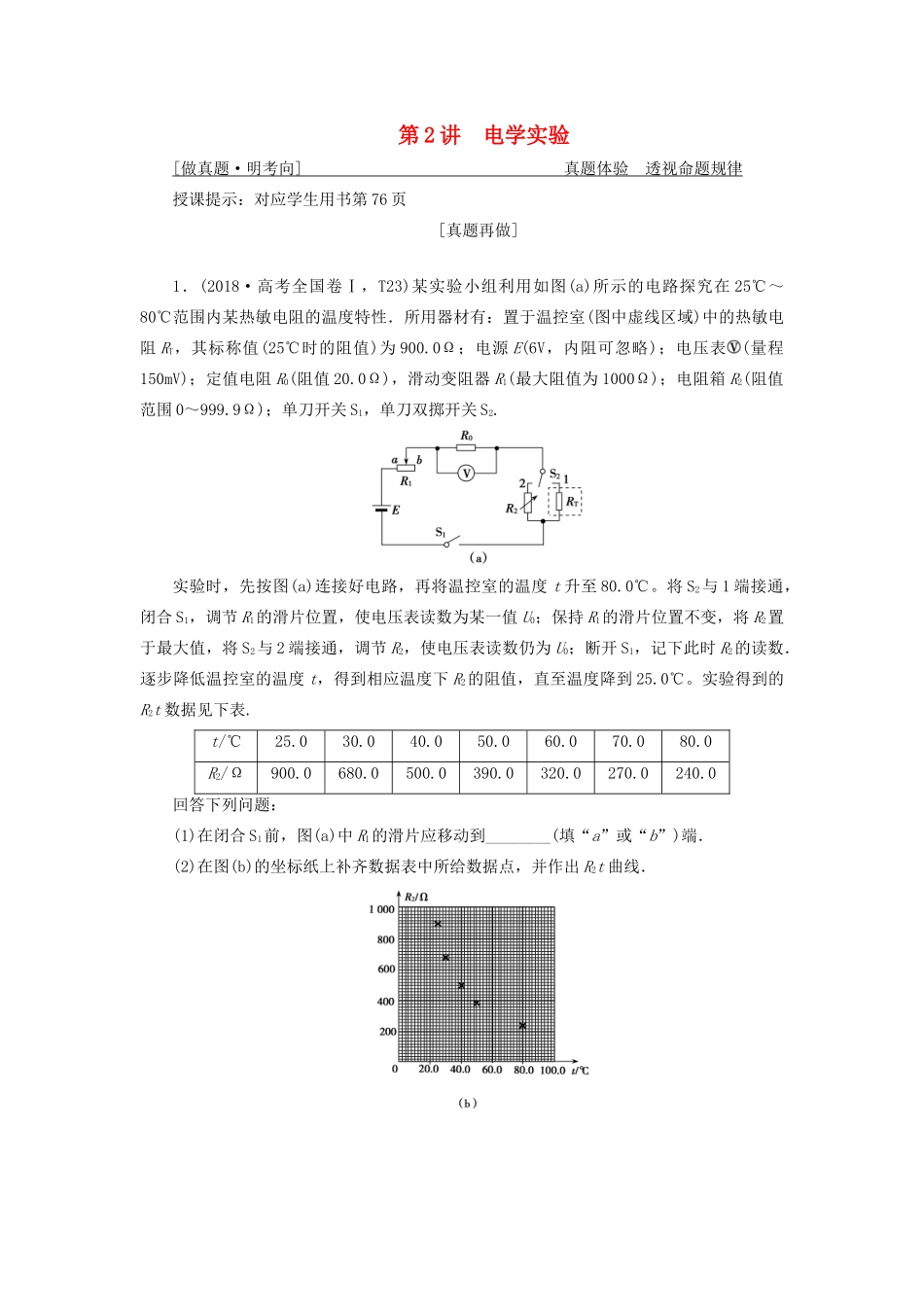

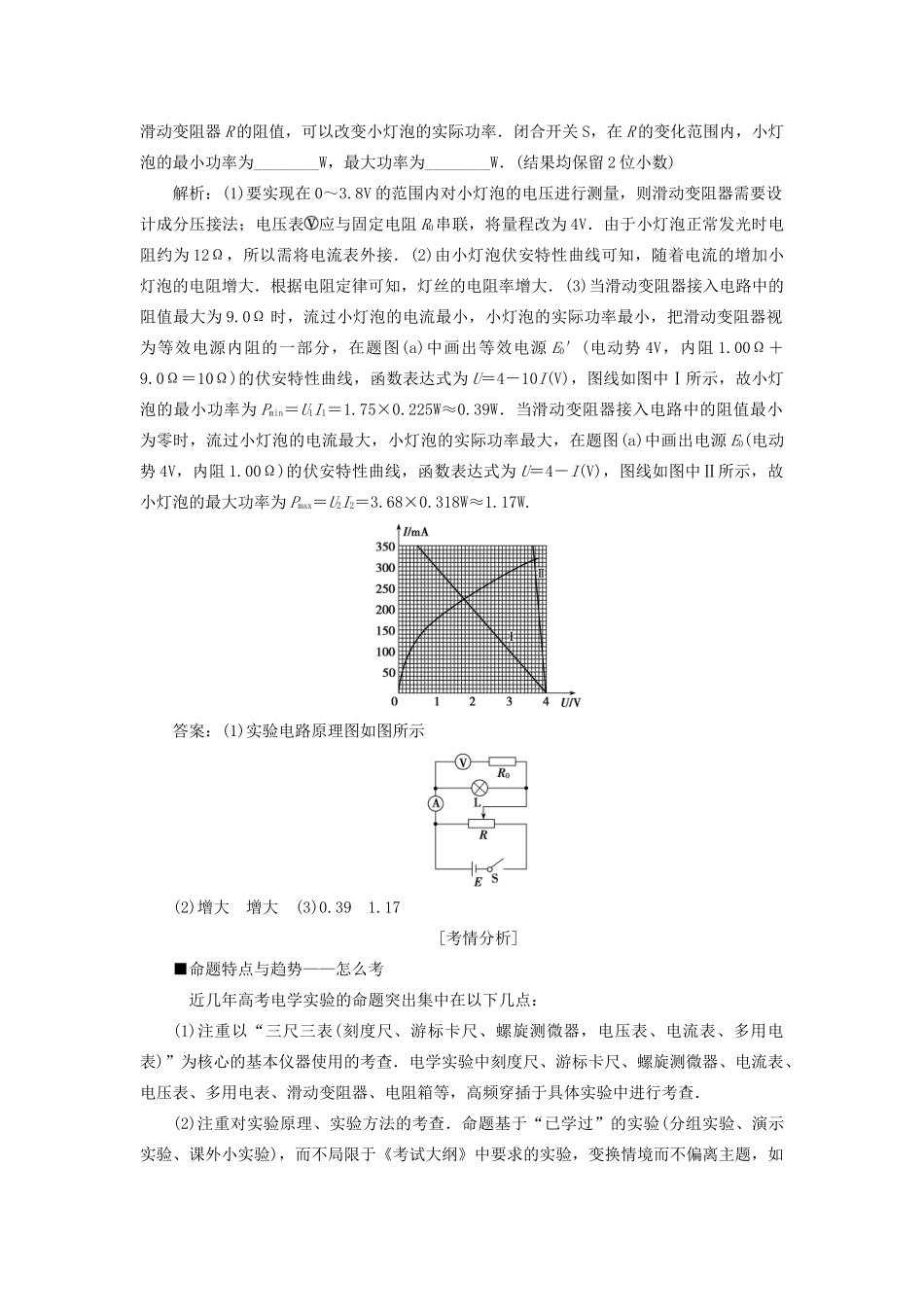

第 2 讲 电学实验[ 做真题 · 明考向 ] 真题体验 透视命题规律 授课提示：对应学生用书第 76 页[真题再做]1．(2018·高考全国卷Ⅰ，T23)某实验小组利用如图(a)所示的电路探究在 25℃～80℃范围内某热敏电阻的温度特性．所用器材有：置于温控室(图中虚线区域)中的热敏电阻 RT，其标称值(25℃时的阻值)为 900.0Ω；电源 E(6V，内阻可忽略)；电压表(量程150mV)；定值电阻 R0(阻值 20.0Ω)，滑动变阻器 R1(最大阻值为 1000Ω)；电阻箱 R2(阻值范围 0～999.9Ω)；单刀开关 S1，单刀双掷开关 S2.实验时，先按图(a)连接好电路，再将温控室的温度 t 升至 80.0℃。将 S2与 1 端接通，闭合 S1，调节 R1的滑片位置，使电压表读数为某一值 U0；保持 R1的滑片位置不变，将 R2置于最大值，将 S2与 2 端接通，调节 R2，使电压表读数仍为 U0；断开 S1，记下此时 R2的读数．逐步降低温控室的温度 t，得到相应温度下 R2的阻值，直至温度降到 25.0℃。实验得到的R2t 数据见下表.t/℃25.030.040.050.060.070.080.0R2/Ω900.0680.0500.0390.0320.0270.0240.0回答下列问题：(1)在闭合 S1前，图(a)中 R1的滑片应移动到________(填“a”或“b”)端．(2)在图(b)的坐标纸上补齐数据表中所给数据点，并作出 R2t 曲线．(3)由图(b)可得到 RT 在 25℃～80℃范围内的温度特性．当 t＝44.0℃时，可得 RT＝________Ω.(4)将 RT握于手心，手心温度下 R2的相应读数如图(c)所示，该读数为________Ω，则手心温度为________℃.解析：(1)闭合开关 S1前，应让滑片移动到 b 端，使滑动变阻器连入电路的阻值最大．(3)由图象可知 t＝44.0℃时，电阻的阻值为 450Ω.(4)由图(c)可得电阻箱阻值为 620.0Ω，由图象可得温度约为 33.0℃.答案：(1)b (2)如图所示(3)450 (4)620.0 33.02．(2017·高考全国卷Ⅰ，T23)某同学研究小灯泡的伏安特性．所使用的器材有：小灯泡 L(额定电压 3.8V，额定电流 0.32A)；电压表(量程 3V，内阻 3kΩ)；电流表(量程0.5A，内阻 0.5Ω)；固定电阻 R0(阻值 1000Ω)；滑动变阻器 R(阻值 0～9.0Ω)；电源 E(电动势 5V，内阻不计)；开关 S；导线若干．(1)实验要求能够实现在 0～3.8V 的范围内对小灯泡的电压进行测量，画出实验电路原理图．(2)实验测得该小灯泡伏安特性曲线如图(a)所示．由实验曲线可知，随着电流的增加小灯泡的电阻________(填“增大”“不变”或“减小”)，灯丝的电阻...
