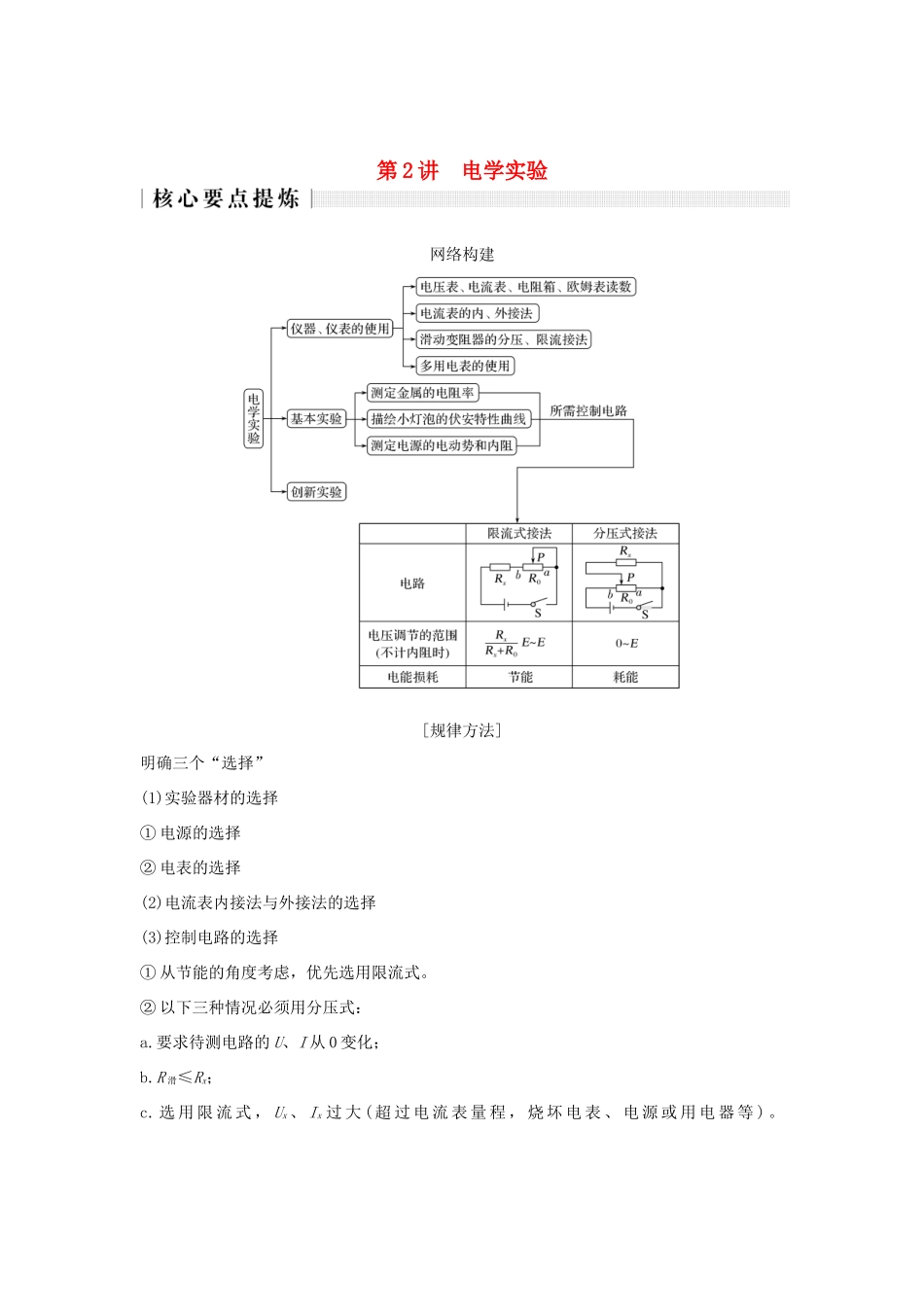

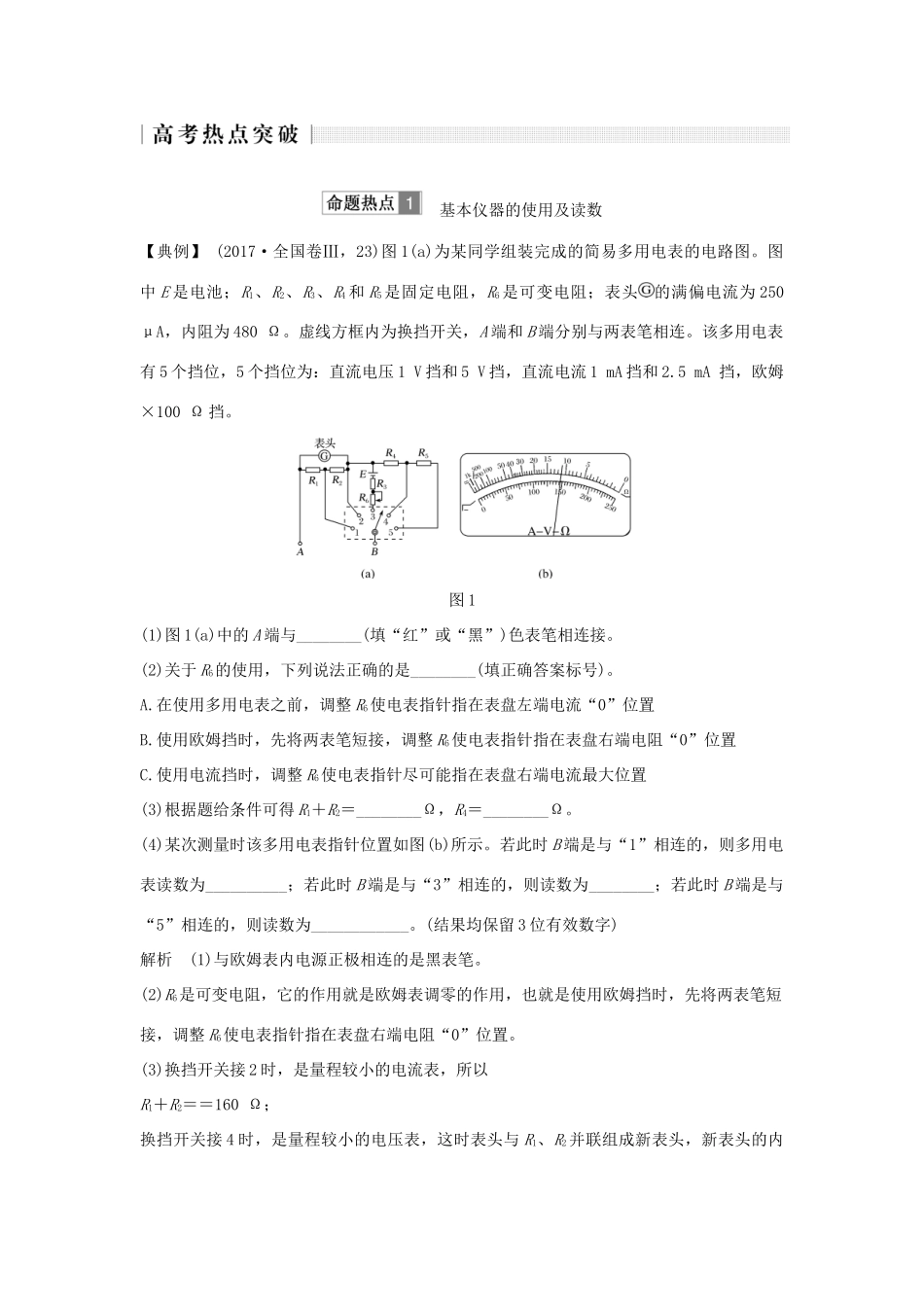

第 2 讲 电学实验网络构建[规律方法]明确三个“选择”(1)实验器材的选择① 电源的选择② 电表的选择(2)电流表内接法与外接法的选择(3)控制电路的选择① 从节能的角度考虑，优先选用限流式。② 以下三种情况必须用分压式：a.要求待测电路的 U、I 从 0 变化；b.R 滑≤Rx；c. 选 用 限 流 式 ， Ux 、 Ix 过 大 ( 超 过 电 流 表 量 程 ， 烧 坏 电 表 、 电 源 或 用 电 器 等 ) 。 基本仪器的使用及读数【典例】 (2017·全国卷Ⅲ，23)图 1(a)为某同学组装完成的简易多用电表的电路图。图中 E 是电池；R1、R2、R3、R4 和 R5 是固定电阻，R6 是可变电阻；表头的满偏电流为 250 μA，内阻为 480 Ω。虚线方框内为换挡开关，A 端和 B 端分别与两表笔相连。该多用电表有 5 个挡位，5 个挡位为：直流电压 1 V 挡和 5 V 挡，直流电流 1 mA 挡和 2.5 mA 挡，欧姆×100 Ω 挡。图 1(1)图 1(a)中的 A 端与________(填“红”或“黑”)色表笔相连接。(2)关于 R6的使用，下列说法正确的是________(填正确答案标号)。A.在使用多用电表之前，调整 R6使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时，先将两表笔短接，调整 R6使电表指针指在表盘右端电阻“0”位置C.使用电流挡时，调整 R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得 R1＋R2＝________Ω，R4＝________Ω。(4)某次测量时该多用电表指针位置如图(b)所示。若此时 B 端是与“1”相连的，则多用电表读数为__________；若此时 B 端是与“3”相连的，则读数为________；若此时 B 端是与“5”相连的，则读数为____________。(结果均保留 3 位有效数字)解析 (1)与欧姆表内电源正极相连的是黑表笔。(2)R6是可变电阻，它的作用就是欧姆表调零的作用，也就是使用欧姆挡时，先将两表笔短接，调整 R6使电表指针指在表盘右端电阻“0”位置。(3)换挡开关接 2 时，是量程较小的电流表，所以R1＋R2＝＝160 Ω；换挡开关接 4 时，是量程较小的电压表，这时表头与 R1、R2并联组成新表头，新表头的内阻 r＝＝120 Ω，新表头的量程是 1 mA，所以R4＝－r＝ Ω－120 Ω＝880 Ω(4)某次测量时该多用电表指针位置如图(b)所示。若此时 B 端与“1”相连，则多用电表是量程为 2.5 mA 的电流表，则读数为 1.47 mA；若此时 B 端与“3”相连接，多用电表是欧姆×100 Ω 挡，则读...
