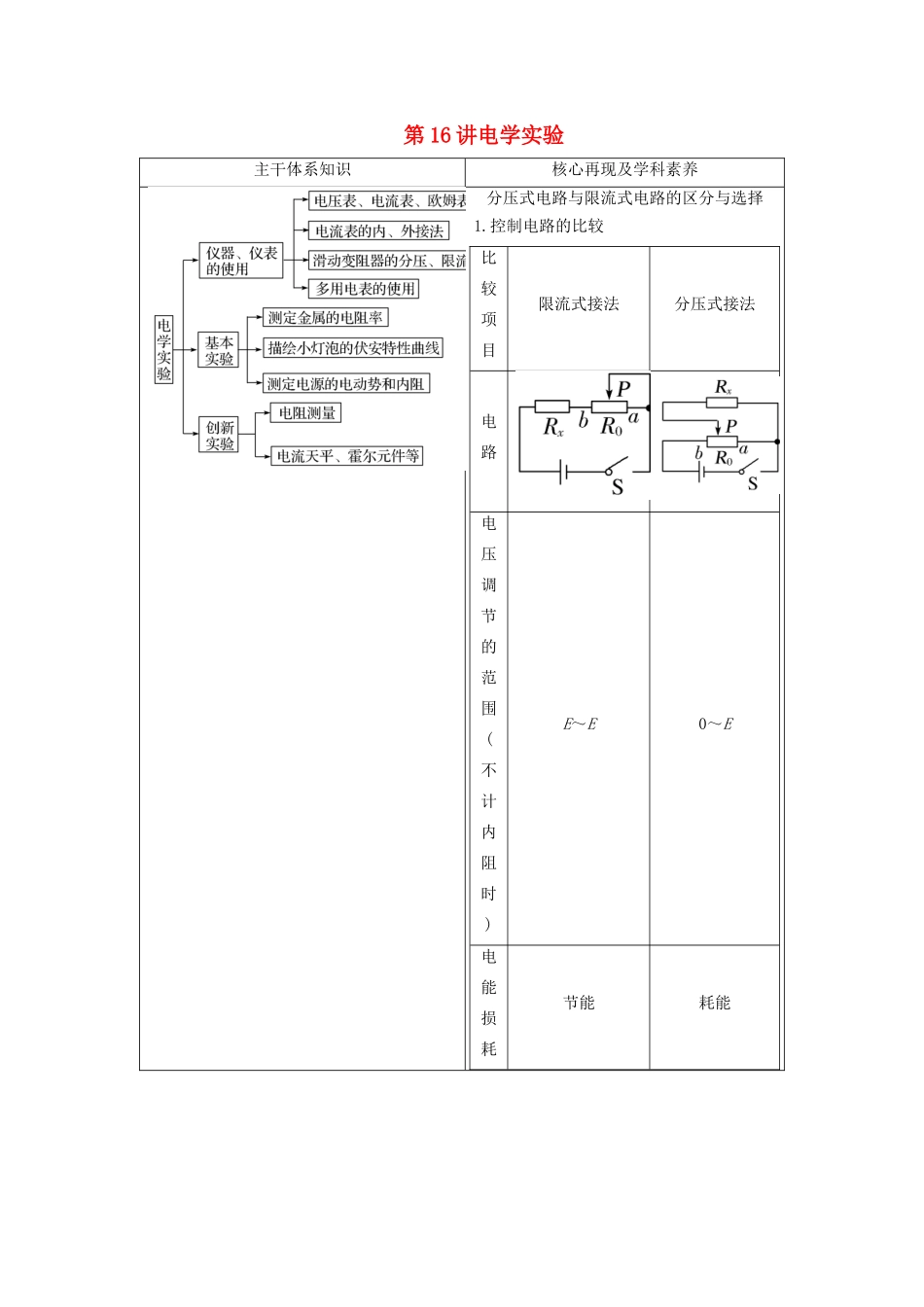

第 16 讲电学实验主干体系知识核心再现及学科素养分压式电路与限流式电路的区分与选择1
控制电路的比较比较项目限流式接法分压式接法电路电压调节的范围(不计内阻时)E～E0～E电能损耗节能耗能2

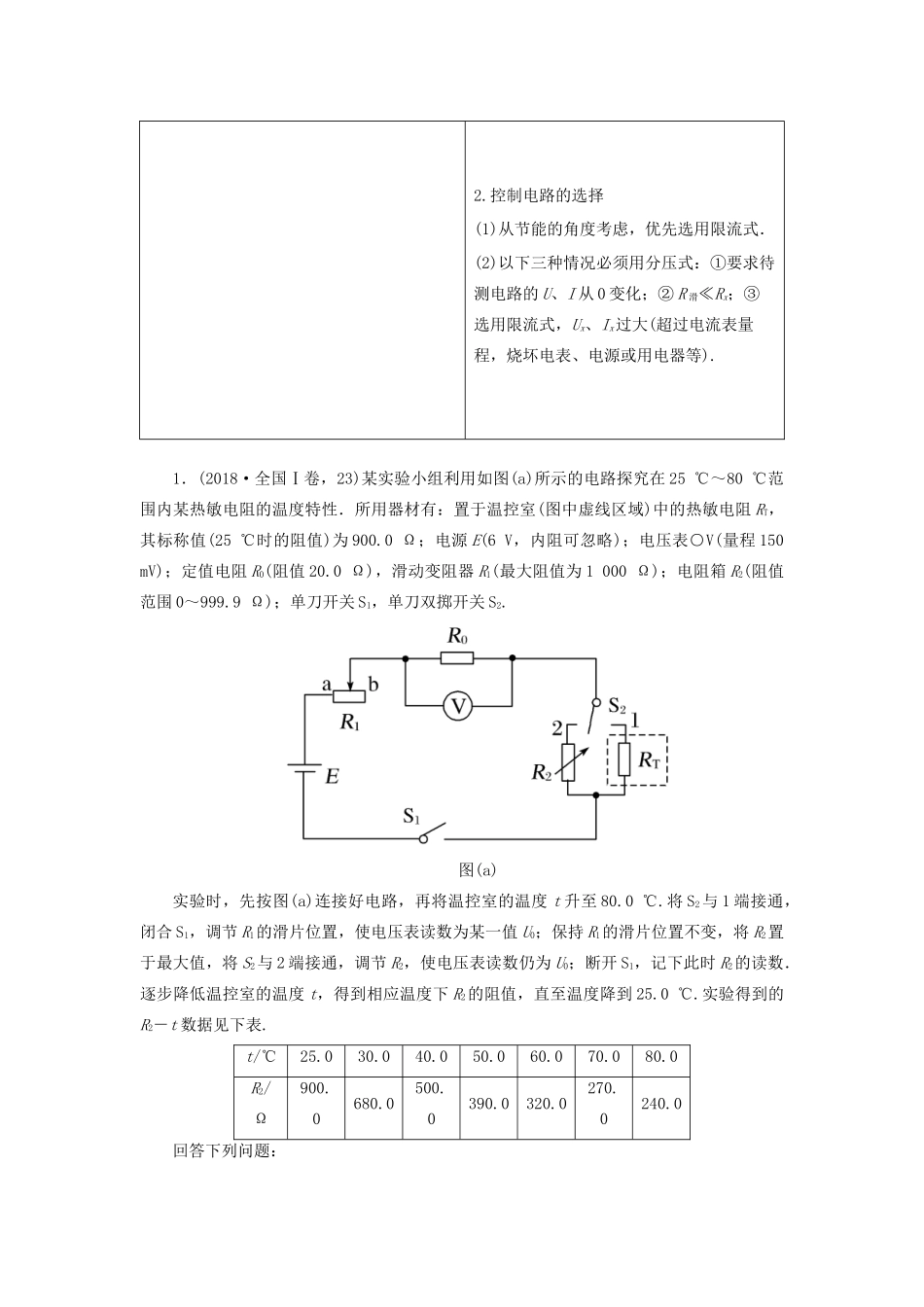

控制电路的选择(1)从节能的角度考虑，优先选用限流式．(2)以下三种情况必须用分压式：①要求待测电路的 U、I 从 0 变化；② R 滑≪Rx；③选用限流式，Ux、Ix过大(超过电流表量程，烧坏电表、电源或用电器等)
1．(2018·全国Ⅰ卷，23)某实验小组利用如图(a)所示的电路探究在 25 ℃～80 ℃范围内某热敏电阻的温度特性．所用器材有：置于温控室(图中虚线区域)中的热敏电阻 RT，其标称值(25 ℃时的阻值)为 900
0 Ω；电源 E(6 V，内阻可忽略)；电压表○V(量程 150 mV)；定值电阻 R0(阻值 20
0 Ω)，滑动变阻器 R1(最大阻值为 1 000 Ω)；电阻箱 R2(阻值范围 0～999
9 Ω)；单刀开关 S1，单刀双掷开关 S2
图(a)实验时，先按图(a)连接好电路，再将温控室的温度 t 升至 80
将 S2与 1 端接通，闭合 S1，调节 R1的滑片位置，使电压表读数为某一值 U0；保持 R1的滑片位置不变，将 R2置于最大值，将 S2与 2 端接通，调节 R2，使电压表读数仍为 U0；断开 S1，记下此时 R2的读数．逐步降低温控室的温度 t，得到相应温度下 R2的阻值，直至温度降到 25
实验得到的R2－t 数据见下表
0R2/Ω900

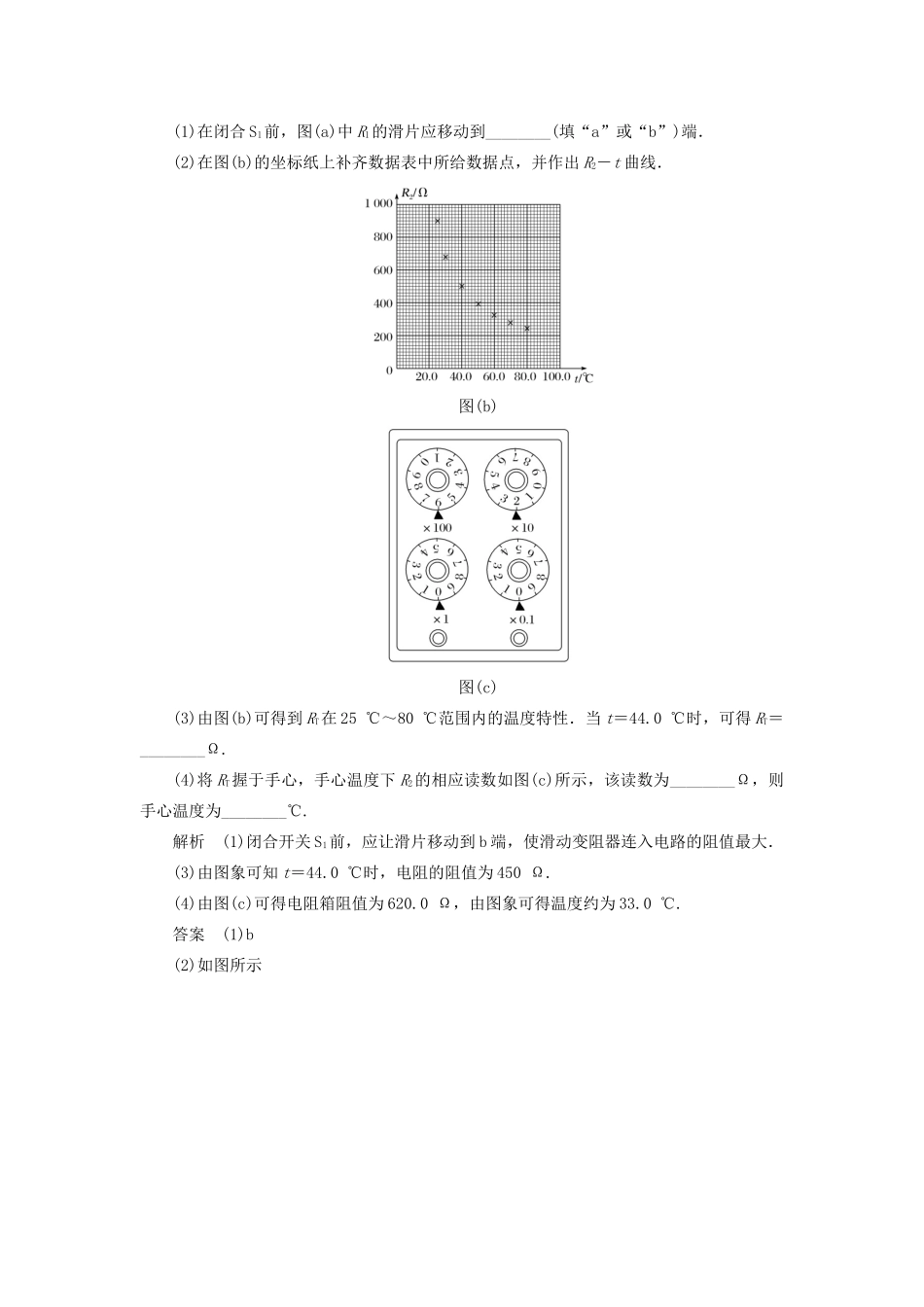

0回答下列问题：(1)在闭合 S1前，图(a)中 R1的滑片应移动到________(填“a”或“b”)端．(2)在图(b)的坐标纸上补齐数据表中所给数据点，并作出 R
