高考物理二轮复习 专题六 物理实验 考点2 电学实验规范答题与满分指导学案-人教版高三全册物理学案VIP专享

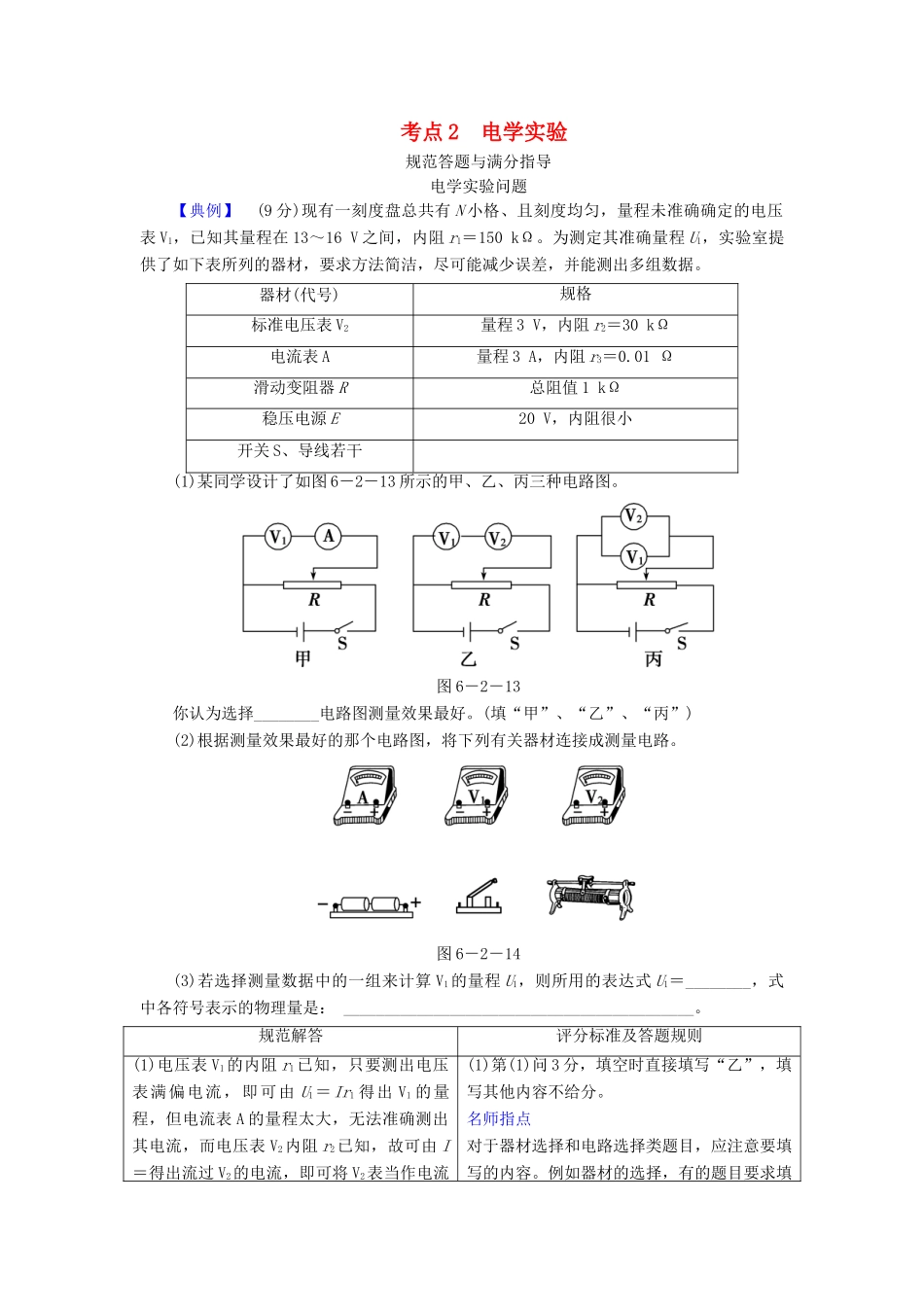

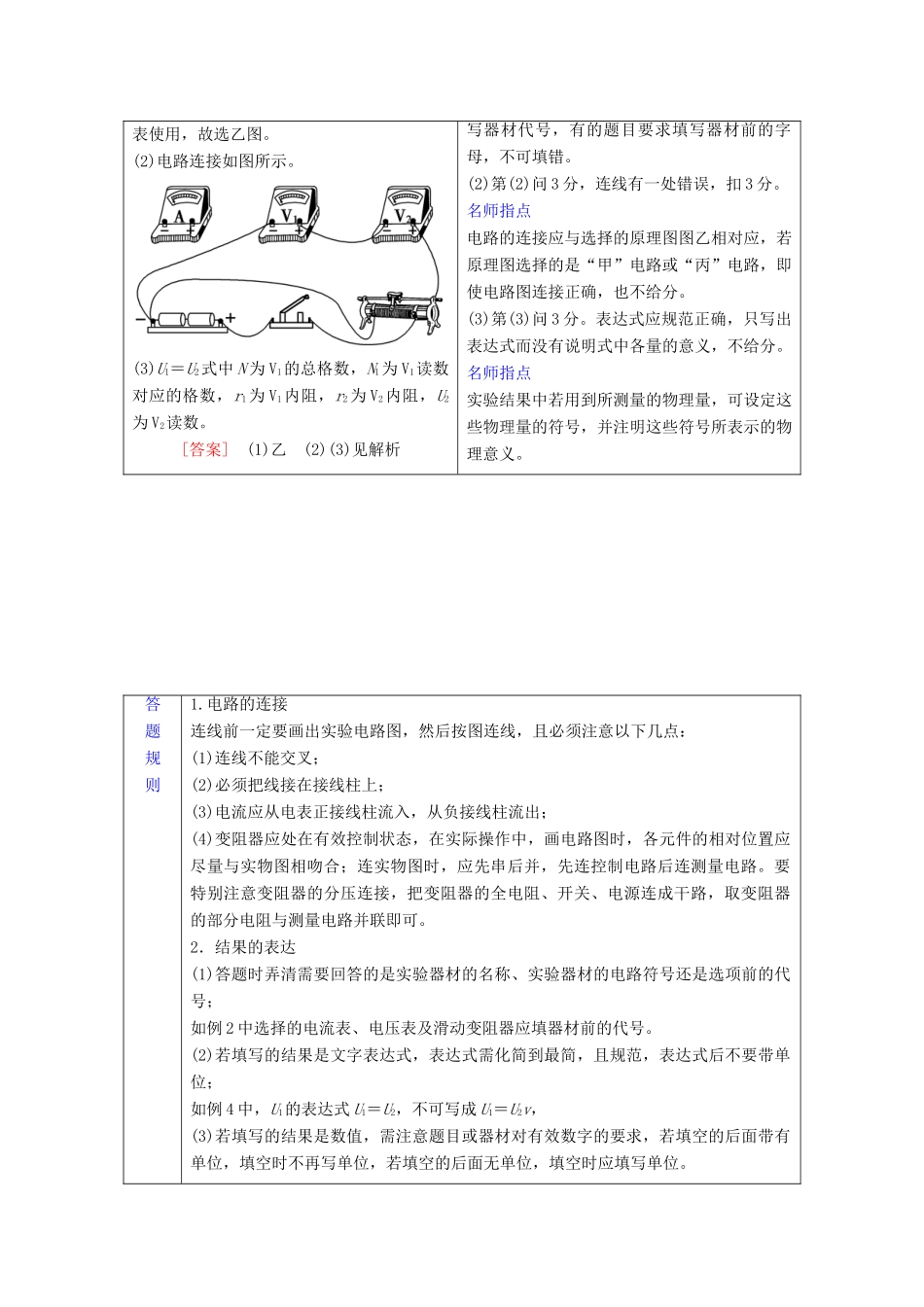

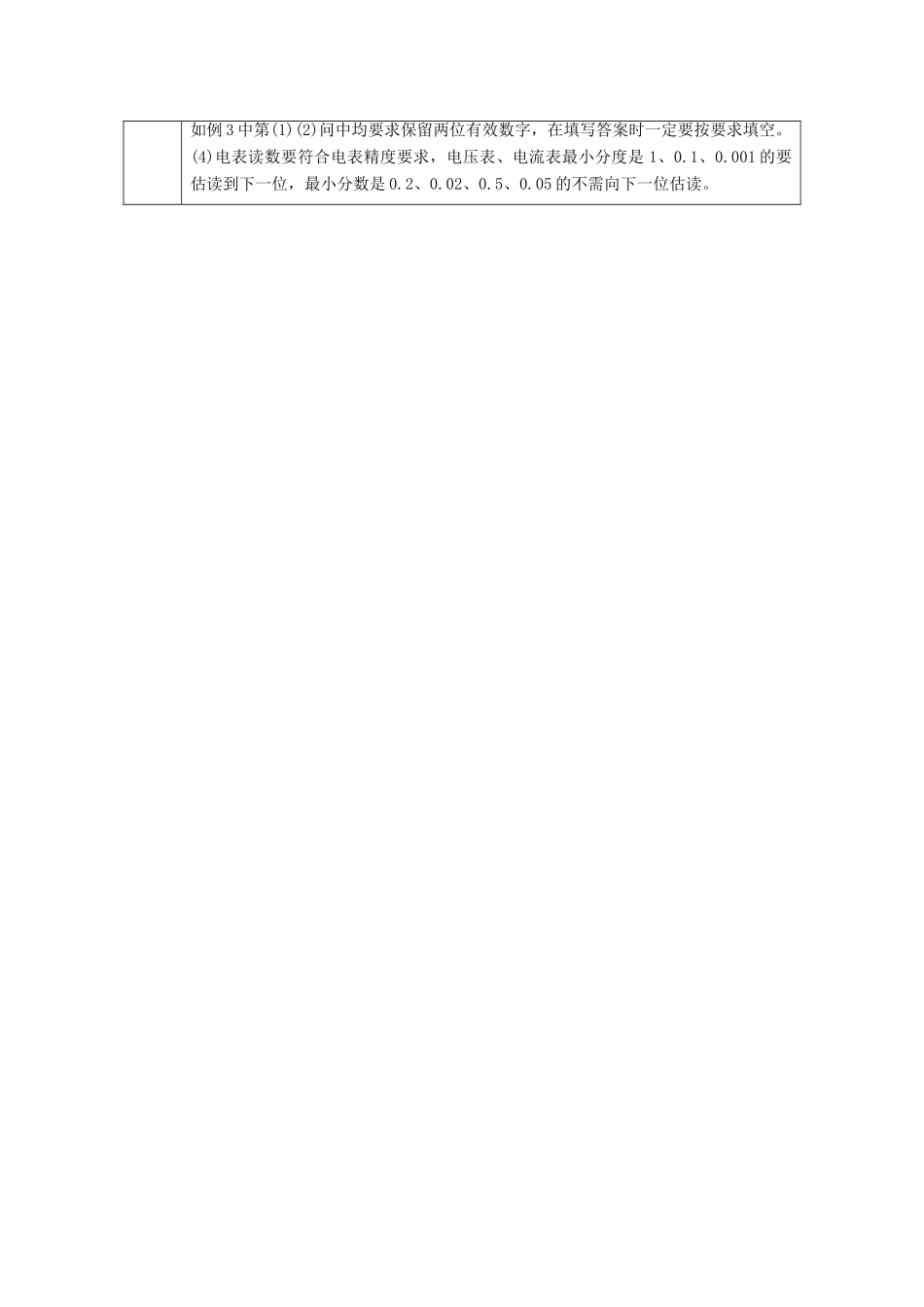

考点 2 电学实验规范答题与满分指导电学实验问题【典例】 (9 分)现有一刻度盘总共有 N 小格、且刻度均匀，量程未准确确定的电压表 V1，已知其量程在 13～16 V 之间，内阻 r1＝150 kΩ。为测定其准确量程 U1，实验室提供了如下表所列的器材，要求方法简洁，尽可能减少误差，并能测出多组数据。器材(代号)规格标准电压表 V2量程 3 V，内阻 r2＝30 kΩ电流表 A量程 3 A，内阻 r3＝0.01 Ω滑动变阻器 R总阻值 1 kΩ稳压电源 E20 V，内阻很小开关 S、导线若干(1)某同学设计了如图 6－2－13 所示的甲、乙、丙三种电路图。图 6－2－13你认为选择________电路图测量效果最好。(填“甲”、“乙”、“丙”)(2)根据测量效果最好的那个电路图，将下列有关器材连接成测量电路。图 6－2－14(3)若选择测量数据中的一组来计算 V1的量程 U1，则所用的表达式 U1＝________，式中各符号表示的物理量是： ___________________________________________。规范解答评分标准及答题规则(1)电压表 V1 的内阻 r1 已知，只要测出电压表满偏电流，即可由 U1＝Ir1 得出 V1 的量程，但电流表 A 的量程太大，无法准确测出其电流，而电压表 V2内阻 r2已知，故可由 I＝得出流过 V2的电流，即可将 V2表当作电流(1)第(1)问 3 分，填空时直接填写“乙”，填写其他内容不给分。名师指点对于器材选择和电路选择类题目，应注意要填写的内容。例如器材的选择，有的题目要求填表使用，故选乙图。(2)电路连接如图所示。(3)U1＝U2式中 N 为 V1的总格数，N1为 V1读数对应的格数，r1为 V1内阻，r2为 V2内阻，U2为 V2读数。[答案] (1)乙 (2)(3)见解析写器材代号，有的题目要求填写器材前的字母，不可填错。(2)第(2)问 3 分，连线有一处错误，扣 3 分。名师指点电路的连接应与选择的原理图图乙相对应，若原理图选择的是“甲”电路或“丙”电路，即使电路图连接正确，也不给分。(3)第(3)问 3 分。表达式应规范正确，只写出表达式而没有说明式中各量的意义，不给分。名师指点实验结果中若用到所测量的物理量，可设定这些物理量的符号，并注明这些符号所表示的物理意义。答题规则1.电路的连接连线前一定要画出实验电路图，然后按图连线，且必须注意以下几点：(1)连线不能交叉；(2)必须把线接在接线柱上；(3)电流应从电表正接线柱流入，从负接线柱流出；(4)变阻器应处在有效控制状态，在实际操作中，画电路图时，各元件的相对位...
