高考物理一轮复习 专题 电学实验基础导学案2-人教版高三全册物理学案

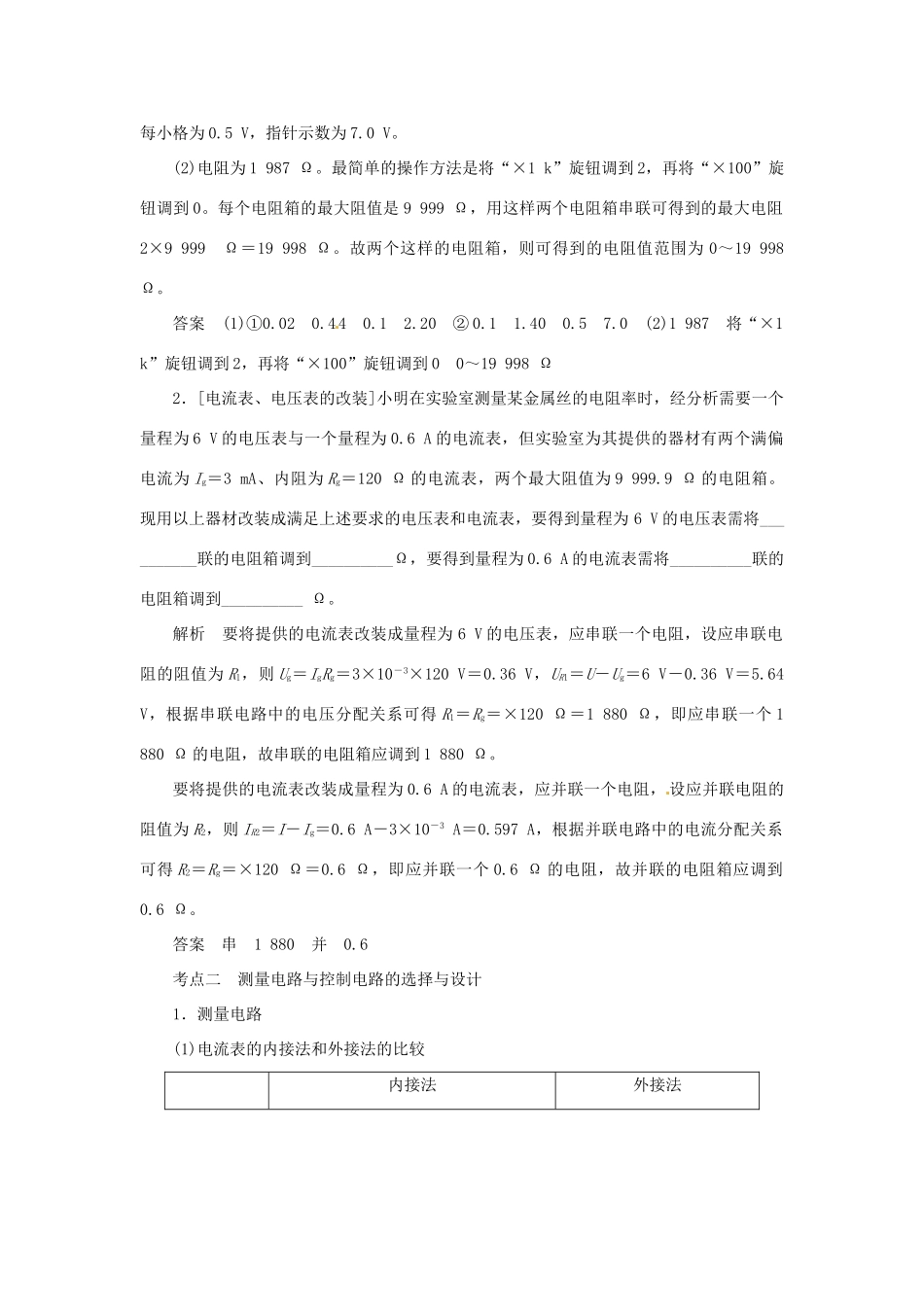

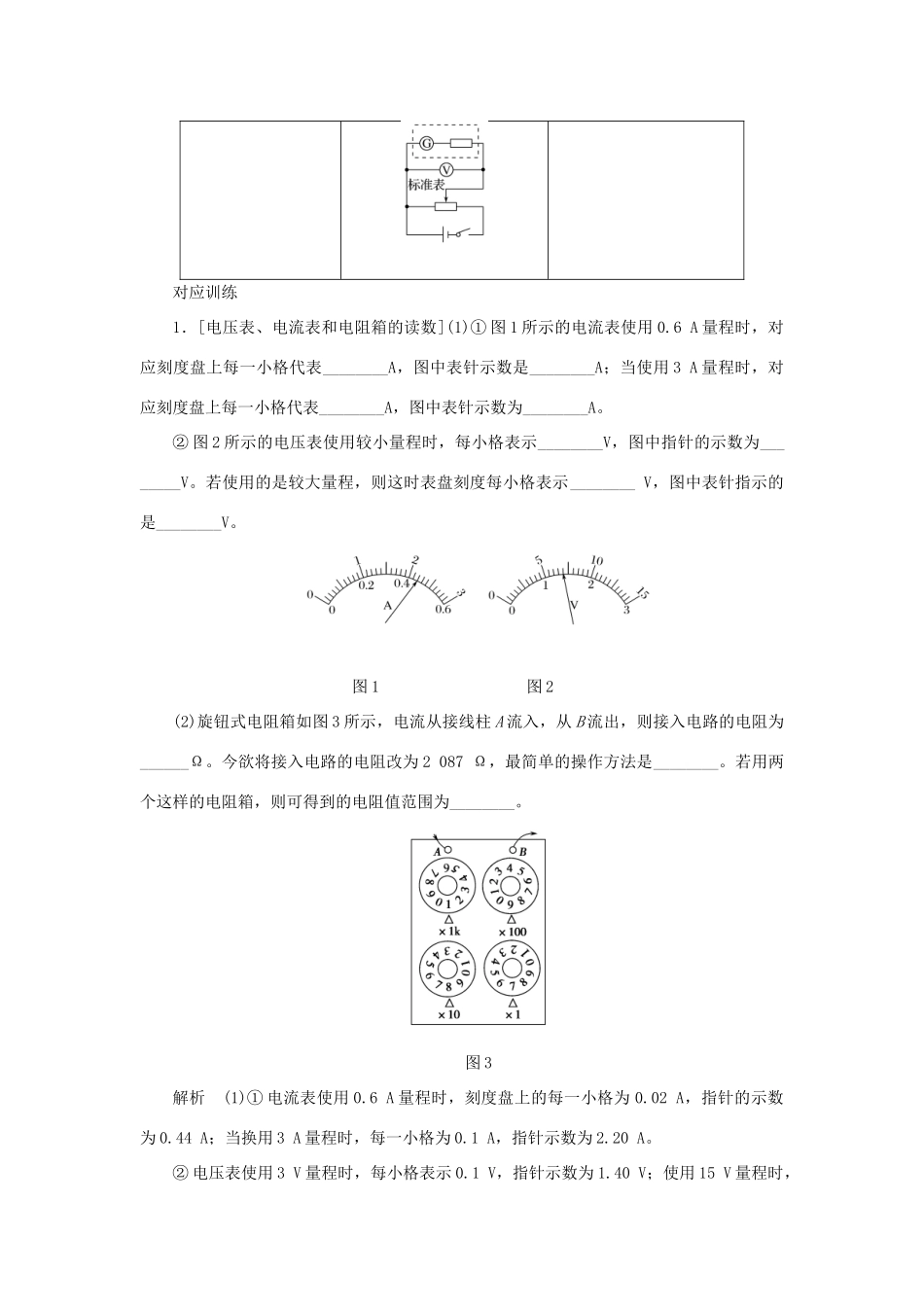

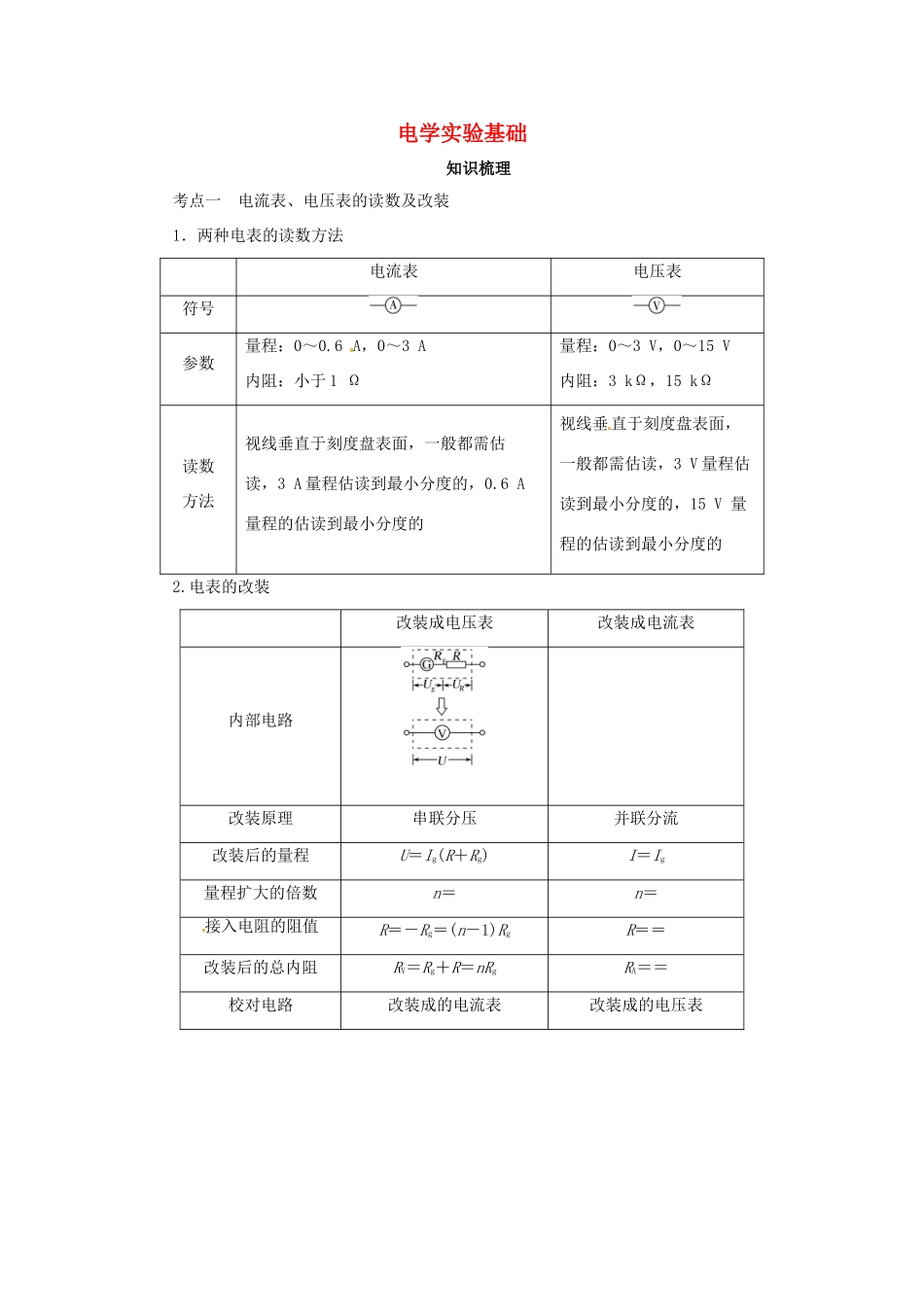

电学实验基础知识梳理考点一 电流表、电压表的读数及改装1．两种电表的读数方法电流表电压表符号参数量程：0～0.6 A，0～3 A内阻：小于 1 Ω量程：0～3 V，0～15 V内阻：3 kΩ，15 kΩ读数方法视线垂直于刻度盘表面，一般都需估读，3 A 量程估读到最小分度的，0.6 A 量程的估读到最小分度的视线垂直于刻度盘表面，一般都需估读，3 V 量程估读到最小分度的，15 V 量程的估读到最小分度的2.电表的改装改装成电压表改装成电流表内部电路改装原理串联分压并联分流改装后的量程U＝Ig(R＋Rg)I＝Ig量程扩大的倍数n＝n＝接入电阻的阻值R＝－Rg＝(n－1)RgR＝＝改装后的总内阻RV＝Rg＋R＝nRgRA＝＝校对电路改装成的电流表改装成的电压表对应训练1．[电压表、电流表和电阻箱的读数](1)① 图 1 所示的电流表使用 0.6 A 量程时，对应刻度盘上每一小格代表________A，图中表针示数是________A；当使用 3 A 量程时，对应刻度盘上每一小格代表________A，图中表针示数为________A。② 图 2 所示的电压表使用较小量程时，每小格表示________V，图中指针的示数为________V。若使用的是较大量程，则这时表盘刻度每小格表示________ V，图中表针指示的是________V。 图 1 图 2(2)旋钮式电阻箱如图 3 所示，电流从接线柱 A 流入，从 B 流出，则接入电路的电阻为______Ω。今欲将接入电路的电阻改为 2 087 Ω，最简单的操作方法是________。若用两个这样的电阻箱，则可得到的电阻值范围为________。图 3解析 (1)① 电流表使用 0.6 A 量程时，刻度盘上的每一小格为 0.02 A，指针的示数为 0.44 A；当换用 3 A 量程时，每一小格为 0.1 A，指针示数为 2.20 A。② 电压表使用 3 V 量程时，每小格表示 0.1 V，指针示数为 1.40 V；使用 15 V 量程时，每小格为 0.5 V，指针示数为 7.0 V。(2)电阻为 1 987 Ω。最简单的操作方法是将“×1 k”旋钮调到 2，再将“×100”旋钮调到 0。每个电阻箱的最大阻值是 9 999 Ω，用这样两个电阻箱串联可得到的最大电阻2×9 999 Ω＝19 998 Ω。故两个这样的电阻箱，则可得到的电阻值范围为 0～19 998 Ω。答案 (1)①0.02 0.44 0.1 2.20 ② 0.1 1.40 0.5 7.0 (2)1 987 将“×1 k”旋钮调到 2，再将“×100”旋钮调到 0 0～19 998 Ω2．[电流表、电压表的改装]小明在实验室测量某金属丝的电阻率时，经分析需要一个量程为 6 V ...
