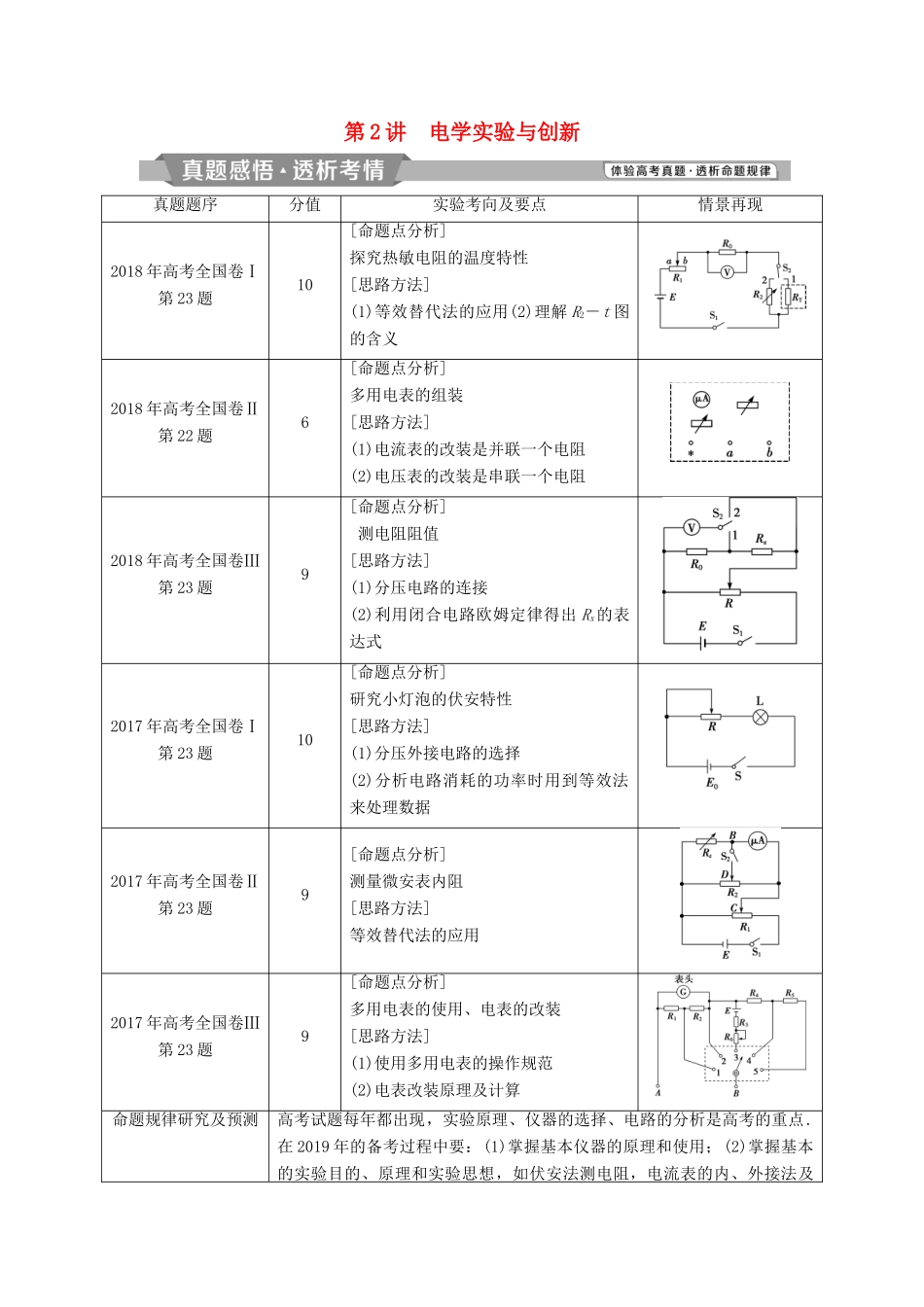

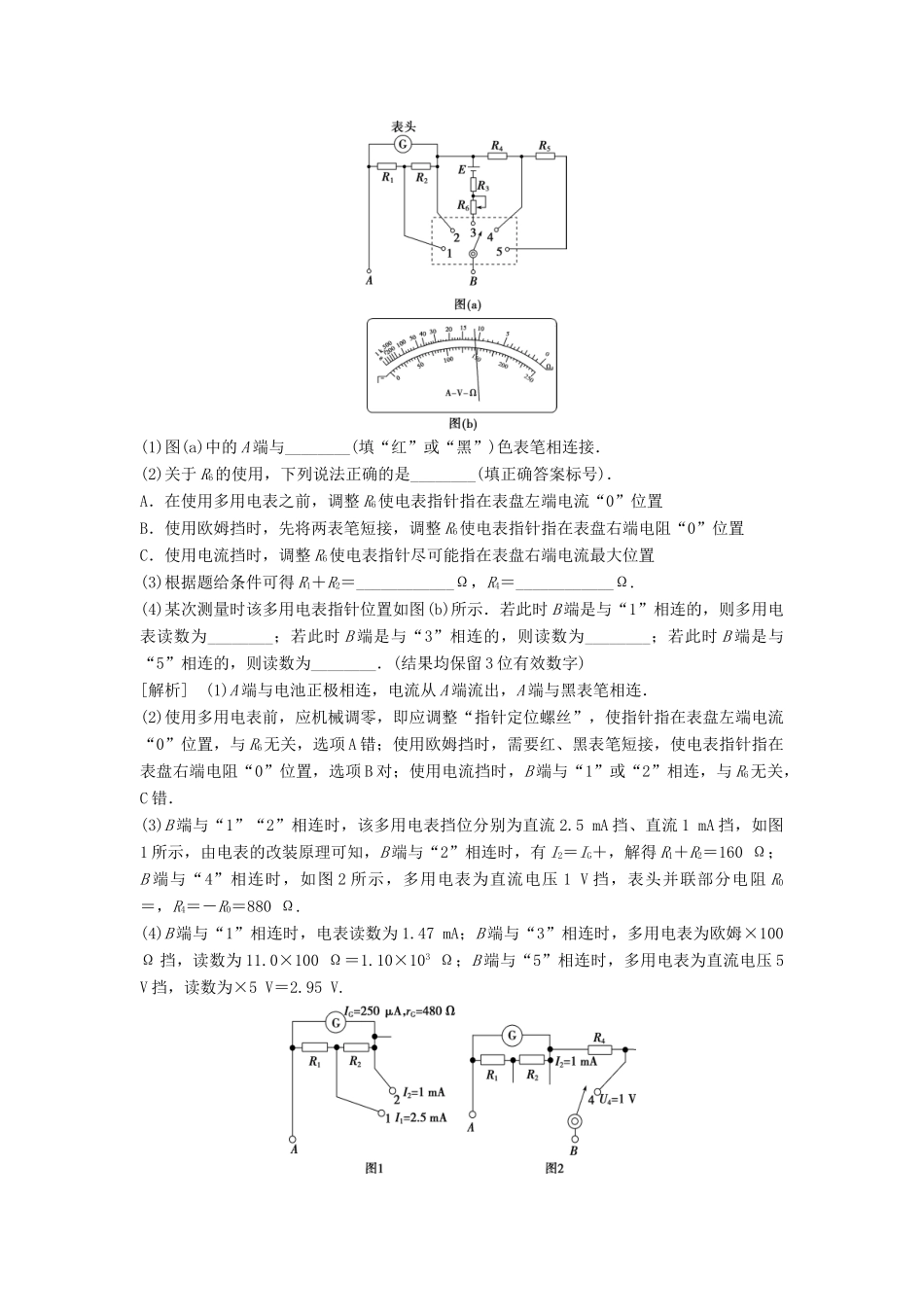

第 2 讲 电学实验与创新真题题序分值实验考向及要点情景再现2018 年高考全国卷Ⅰ第 23 题10[命题点分析] 探究热敏电阻的温度特性[思路方法] (1)等效替代法的应用(2)理解 R2－t 图的含义2018 年高考全国卷Ⅱ第 22 题6[命题点分析] 多用电表的组装[思路方法](1)电流表的改装是并联一个电阻(2)电压表的改装是串联一个电阻2018 年高考全国卷Ⅲ第 23 题9[命题点分析] 测电阻阻值[思路方法](1)分压电路的连接(2)利用闭合电路欧姆定律得出 Rx 的表达式2017 年高考全国卷Ⅰ第 23 题10[命题点分析]研究小灯泡的伏安特性[思路方法](1)分压外接电路的选择(2)分析电路消耗的功率时用到等效法来处理数据2017 年高考全国卷Ⅱ第 23 题9[命题点分析]测量微安表内阻[思路方法]等效替代法的应用2017 年高考全国卷Ⅲ第 23 题9[命题点分析]多用电表的使用、电表的改装[思路方法](1)使用多用电表的操作规范(2)电表改装原理及计算命题规律研究及预测高考试题每年都出现，实验原理、仪器的选择、电路的分析是高考的重点. 在 2019 年的备考过程中要：(1)掌握基本仪器的原理和使用；(2)掌握基本的实验目的、原理和实验思想，如伏安法测电阻，电流表的内、外接法及滑动变阻器的连接方式；(3)掌握处理实验数据的基本方法，如图象法、平均值法等.涉及电源电动势和内阻的实验、电路故障分析、实物图的连接是 2019 年命题的重点 电表改装与多用电表的使用 电流表、电压表、欧姆表的对比仪器极性量程选择读数电流表有正、负极的电表，电流由电表的正极流入，负极 流 出使指针指在满偏刻度～的位置若最小分度为 1、0.1、0.01等，需要估读到最小分度的下一 位 ； 如 果 最 小 分 度 不 是1、0.1、0.01 等，只需要读到最小分度位即可电压表欧姆表使指针尽量指在表盘的中间位置左右取两位有效数字并乘以相应挡位的倍率 欧姆表的原理(1)欧姆表内有电源，红表笔与内部电源负极相连，黑表笔与内部电源的正极相连，故其电流方向为“红表笔流进，黑表笔流出”．(2)测电阻的原理是闭合电路欧姆定律．当红、黑表笔短接时，调节滑动变阻器 R0(即欧姆调零)，使灵敏电流计满偏，Ig＝，此时中值电阻 R 中＝Rg＋R0＋r，当两表笔接入电阻 Rx时I＝，电阻 Rx与电路中的电流相对应，但不是线性关系，故欧姆表刻度不均匀． 欧姆表使用六注意(1)选挡接着调零；(2)换挡重新调零；(3)待测电阻与电路、电源要断开；(4)尽量使指针指在表盘中间位置...
