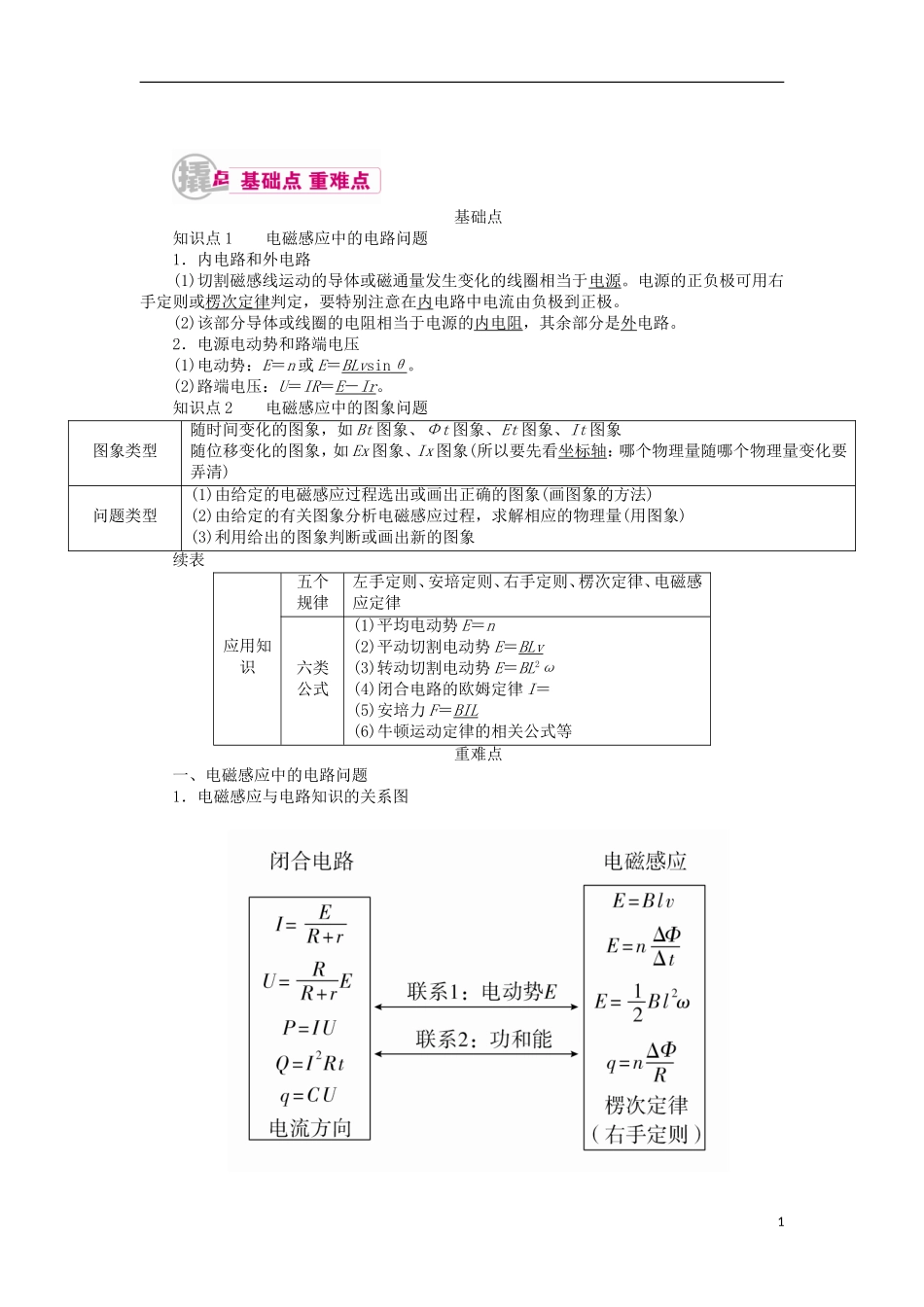

基础点知识点 1 电磁感应中的电路问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈相当于电源。电源的正负极可用右手定则或楞次定律判定，要特别注意在内电路中电流由负极到正极。(2)该部分导体或线圈的电阻相当于电源的内电阻，其余部分是外电路。2．电源电动势和路端电压(1)电动势：E＝n 或 E＝BLv sin θ 。(2)路端电压：U＝IR＝E － Ir 。知识点 2 电磁感应中的图象问题图象类型随时间变化的图象，如 Bt 图象、Φt 图象、Et 图象、It 图象随位移变化的图象，如 Ex 图象、Ix 图象(所以要先看坐标轴：哪个物理量随哪个物理量变化要弄清)问题类型(1)由给定的电磁感应过程选出或画出正确的图象(画图象的方法) (2)由给定的有关图象分析电磁感应过程，求解相应的物理量(用图象)(3)利用给出的图象判断或画出新的图象续表应用知识五个规律左手定则、安培定则、右手定则、楞次定律、电磁感应定律六类公式(1)平均电动势 E＝n(2)平动切割电动势 E＝BLv(3)转动切割电动势 E＝BL2ω(4)闭合电路的欧姆定律 I＝(5)安培力 F＝BIL(6)牛顿运动定律的相关公式等重难点一、电磁感应中的电路问题1．电磁感应与电路知识的关系图12．电磁感应电路问题的几个等效关系3．电磁感应电路问题分类(1)确定等效电源的正负极、感应电流的方向、电势高低、电容器极板的带电性质等问题。(2)根据闭合电路求解电路中的总电阻、路端电压、电功率等问题。(3)根据电磁感应的平均感应电动势求解电路中通过的电荷量：＝n，＝，q＝Δt＝。4．电磁感应电路问题的解题思路(1)明确电源电动势E＝n＝nS＝nB，E＝BLv，E＝BL2ω。(2)明确电源的正、负极。(3)明确电源的内阻。(4)明确电路关系(即构成回路的各部分电路的串、并联关系)并画出等效电路图。(5)应用闭合电路欧姆定律和电功、电功率等能量关系列方程求解。5．求解电磁感应中的电路问题的关键(1)产生感应电动势的那一部分电路相当于电源，电流方向是从“电源”的负极经电源流向正极，这一部分电路两端电压相当于路端电压。感应电动势是联系电磁感应与电路的桥梁。(2)闭合电路的功率关系：即电磁感应产生的电功率等于内外电路消耗的功率之和。若为纯电阻电路，则产生的电能全部转化为电路中的内能。所以能量守恒是分析这类问题的思路。特别提醒(1)某段导体作为外电路时，它两端的电压等于电流与其电阻的乘积；某段导体作为电源时，它两端的电压就是路端电压，等于电流与外电阻的乘积，或等...
